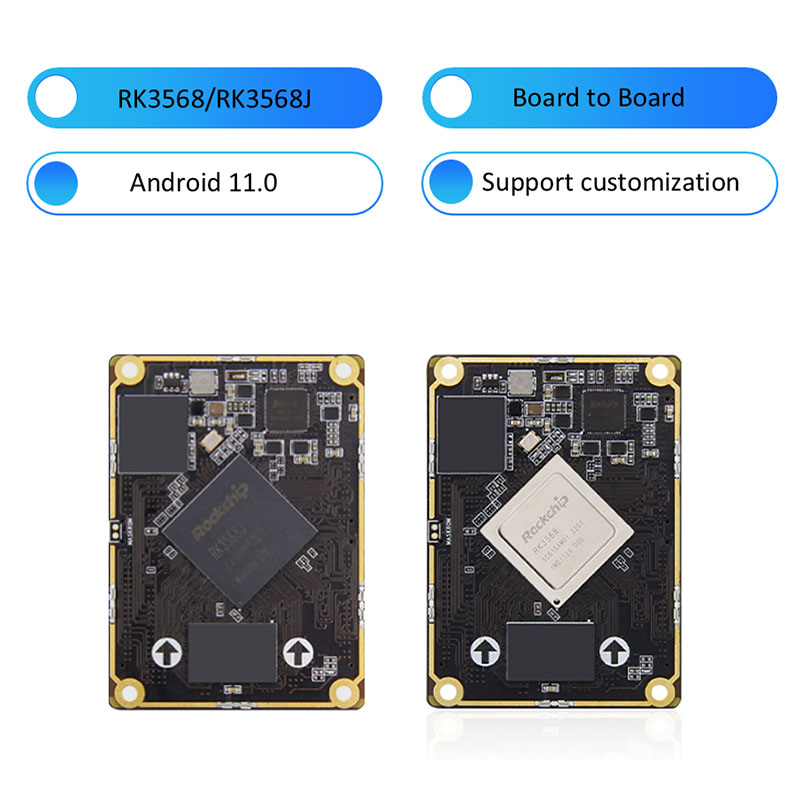

RK3568J RK3568 valdyba į „SOM“ pagrindinę valdybą

Ši pilnavertė plokštė (BTB sąsaja) gali būti naudojama kaip aukštos kokybės vienos plokštės kompiuteris ir įterpta pagrindinė plokštė, skirta ekranui, valdymui, tinklo perdavimui, failų saugojimui, kraštų skaičiavimui ir kitiems scenarijams.

Naudojant „RockchiPRK3568“ (komercinį laipsnį)/RK3568J (pramoninis laipsnis), kaip pagrindinę lustą, jis naudoja 22 nm proceso technologiją, o maksimalus dažnis yra 2,0 GHz, integruotas keturių branduolių 64 bitų „Cortex-A55“ procesorius ir Malig522e grafikos procesorius, palaiko 4K dekodavimą ir 1080 p. Lengvos dirbtinio intelekto programos.

Pateikite įvairių atminties ir saugojimo derinių, iš kurių galite pasirinkti, subalansuotą aparatūros konfigūraciją, plačią programų spektrą.

Integruota nepriklausoma NPU skaičiavimo galia gali pasiekti 1TOPS (3568J yra 512MACNPU), gali būti naudojama lengvam dirbtinio intelekto programoms.

Jis turi didelę integraciją ir turtingą plėtros sąsajas, joje yra dvigubi gigabitų eterneto prievadai, HDMI, EDP, 5Minipcle, SATA, M.2, USB3.0, USB2.0, MIPI ekrano sąsaja, MIPI fotoaparato sąsaja, garso sąsaja ir kiti periferiniai įrenginiai, kurie gali suteikti visą proceso atlikimo atlikimo sceną ir toliau išplėsti naudojimo scenarijus.

Oficialiai palaiko pagrindinius „Andriod 11“, „Debain“, „Ubuntu“ operacinės sistemos vaizdus ir gali būti pritaikytas įvairioms skirtingoms taikymo aplinkai.

Pateikite visiškai atvirojo kodo, oficialius vadovus, išsamius SDK tvarkyklės kūrimo paketus, projektavimo schemas ir kitus šaltinius, galite lengvai pradėti be aklavietės.

RK3568J RK3568 plokštė, skirta plokštės pagrindinėms plokštės funkcijoms

Tai gali dalytis grindjuostė su mūsų RK3566 BTB pagrindine plokšte. Kitaip tariant, jums reikia suprojektuoti tik vieną grindjuostę, kad palaikytumėte dvi pagrindines lentas.

Galima įsigyti komercinio ir pramoninio lygio.

Priimama kaina su aukšta kokybe.

Pasirengęs naudoti. palaiko kelias operacines sistemas.

Dvigubos „Gigabit“ eterneto sąsajos, palaikymo dinaminės įtampos reguliavimas.

Integruotas nepriklausomas NPU, skaičiavimo galia gali pasiekti 512Mac/1TOP.

Palaiko pagrindinių architektūros modelių perjungimą vienu paspaudimu, galima naudoti lengvam dirbtinio intelekto programoms.

Galingos vaizdo analizės galimybės, lengvas dekodavimas 4K palaiko 4K@60 kadrų H.264 \ H.265 \ VP9 formato dekodavimo ir 1080p60 rėmo H.264 \ H.265 formato kodavimas.

Dviejų ekranų ekranas, aukštos raiškos ir nešiojamasis.

Palaikykite dvigubo ekrano ekraną, palaikykite iki 4K60 kadrų + 1080p60 kadrų vaizdo išvestį tuo pačiu metu.

Su turtingomis plėtros sąsajomis, kad patenkintų įvairius išorinius poreikius

RK3568J RK3568 Lenta į SOM pagrindinių plokščių parametrus

RK3568 BTB pagrindinės plokštės aparatinės įrangos konfigūracija

Jungtis: Vyras: SGDBM-05-80P-H10 Moteris: SGDBF-05-80P-H30

Pagrindinis lustas: RK3568/RK3568J (keturių branduolių „Cortex-A55“, „2GHz“, „Mali-G52“)

IO: BTB veda į 320 kaiščių, 0,5 mm tarpus, lemia visus I0

Atmintis: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Sandėliavimas: 8/32/64/128 GB, EMMC

K3568 BTB grindjuostės aparatinės įrangos konfigūracija

Jungtis: Vyras: SGDBM-05-80P-H10 Moteris: SGDBF-05-80P-H30

Maitinimo sąsaja: 12v@1a (1a ir aukštesnė) DC įvestis, DC sąsaja

Ethernet: 10/100/1000 m adaptyvusis eterneto prievadas*2

HDMI: HDMI2.0 ekrano sąsaja, palaiko dviejų ekranų ekraną, maksimali skiriamąją gebą 4096*2160@60Hz

MIPI-DSI: MIPI ekrano sąsają*2, galima prijungti prie „Wildfire MIPI“ ekrano, palaikymo dviejų ekranų ekranas: Vieno MIPI režimo maksimali skiriamoji geba 1920*1080@60Hz

MIPI-CSI: MIPI kameros sąsaja*2, galima prijungti prie IMX415/OV8858 kameros

EDP: EDP1.3 ekrano sąsaja*1, EDP jutiklinė sąsaja*1; Palaikykite dvigubo ekrano ekraną

Usb2.0: A tipo sąsaja*3 (pagrindinis kompiuteris); C tipo sąsaja*1 (OTG), programinės įrangos deginimo sąsajai

USB3.0: A tipo sąsaja*1 (pagrindinis kompiuteris)

M.2 sąsaja: M.Key Type Solid State Drive, Pcle3.0*2 juostos; Gali būti prijungtas 2280 specifikacijos NVME kietojo kūno diske

PCLE sąsaja: „Mini-PCLE“ sąsaja, kurią galima naudoti su viso aukščio arba pusės aukščio „WiFi“ tinklo kortele, 4G moduliu ar kitu „Mini-Pcle“ sąsajos moduliu

SIM kortelės laikiklis: SIM kortelės funkcija turi būti naudojama su 4G moduliu

SATA sąsaja: standartinė SATA sąsaja*1; SATA maitinimo šaltinio sąsaja*1, palaiko 12 V išvestį

Can: Can*2

ADC: ADC įsigijimo sąsaja*1

Serijinis prievadas: derinimo serijinis prievadas*1 (UART2) Numatytasis parametras 1500000-8-N-1; Lvttl serijinis prievadas*2 (UART7 ir UART9); Rs232*2 (UART7 ir UART9) RS485*2 (UART3 ir UART4)

TF kortelių laikiklis: palaiko „Micro SD“ (TF) kortelių įkrovos sistemą, iki 512 GB

Garsas: garso išvestis, 3,5 mm garso laikiklis*1 (žalia); Garso įvestis, 3,5 mm garso laikiklis*1 (raudona); MIC mikrofono sąsaja*1 SPK garsiakalbio sąsaja*1, gali prijungti 1W maitinimo garsiakalbį

Mygtukas: maitinimo mygtukas; iš naujo nustatyti mygtuką; Atkūrimo mygtukas

Infraraudonųjų spindulių imtuvas: palaiko infraraudonųjų spindulių nuotolinio valdymo funkciją

RTC: RTC maitinimo lizdas*1

Ventiliatoriaus sąsaja: palaiko 5 V ventiliatoriaus diegimą aušinimui
