RK3568 pagrindinė plokštė

RK3568, keturių branduolių 64 bitų Cortex-A55 procesorius su 22 nm litografijos procesu, turi iki 2,0 GHz dažnį, užtikrinantį efektyvų ir stabilų galinio įrangos duomenų apdorojimo našumą. Yra įvairių sandėliavimo galimybių, leidžiančių klientams greitai įgyvendinti produktų tyrimus ir gamybą. Jis palaiko iki 8 GB RAM, iki 32 bitų pločio ir iki 1600 MHz dažnį. Jis palaiko visų duomenų ryšio ECC, todėl duomenys tampa saugesni ir patikimesni bei atitinka didelės atminties produktų programos veikimo reikalavimus. Jis integruotas su dviejų branduolių GPU, didelio našumo VPU ir didelio efektyvumo NPU. GPU palaiko OpenGL ES3.2/2.0/1.1, Vulkan1.1. VPU gali pasiekti 4K 60 kadrų per sekundę H.265/H.264/VP9 vaizdo dekodavimą ir 1080P 100 kadrų per sekundę H.265/ H.264 vaizdo kodavimą. NPU palaiko pagrindinių sistemų, tokių kaip Caffe / TensorFlow, perjungimą vienu spustelėjimu.

Siųsti užklausą PDF parsisiųsti

Prekės aprašymas

„Thinkcore TC-RK3568“ antspaudo skylės kūrimo plokštės specifikacija

Autorių teisių pareiškimas

Šio vadovo autorių teisės priklauso Shenzhen Thinkcore Technology Co., Ltd. ir visos teisės yra saugomos. Jokioms įmonėms ar asmenims neleidžiama išgauti dalies arba viso šio vadovo, o pažeidėjai bus patraukti baudžiamojon atsakomybėn pagal įstatymus.

Dėmesio:

Parduodamos kūrimo platformos vadovai retkarčiais bus atnaujinami, atsisiųskite naujausią vadovą iš svetainės www.think-core.com arba susisiekite su mūsų įmonės pardavimų atstovu, daugiau įspėjimo nebus.

Išleidimo pastaba

Versija	Data	Autorius	apibūdinimas
Rev.01	2022-08-04		Peržiūra

Skyrius 1. TC-RK3568 Antspaudo angos kūrimo lentos įvadas

TC-RK3568 Antspaudo angos kūrimo lentos trumpas

TC-RK3568 antspaudo angos kūrimo plokštė apima TC-RK3568 antspaudo skylės SOM ir laikiklio skydą.

TC-RK3568 Stamp Hole sistema modulyje yra su Rockchip 64 bitų procesoriumi RK3568, kuris sukonfigūruotas su dviejų branduolių GPU ir didelio našumo NPU.

Su MIPI-CSI x2, MIPI-DSI x2, HDMI2.0, EDP vaizdo sąsajomis jis gali palaikyti iki trijų ekranų išvesties su skirtingu ekranu. Integruotas 8M IPT palaiko dvigubas kameras ir HDR. Vaizdo įvesties sąsają galima prijungti prie išorinės kameros arba kelių kamerų. Jame įrengti du prisitaikantys RJ45 Gigabit Ethernet prievadai, per kuriuos galima pasiekti ir perduoti vidinius ir išorinius tinklo duomenis, pagerinant tinklo perdavimo efektyvumą ir patenkinant produktų su keliais tinklo prievadais, pvz., NVR ir pramoninio šliuzo, poreikius.

Nešiklio plokštėje yra daug sąsajų, tokių kaip 4G LTE prievadas, USB3.0, USB2.0, PCIE, dvigubas eternetas, WIFI, Bluetooth, garso įvestis ir išvestis, HDMI išvestis, MIPI DSI ekranas, eDP ekranas, LVDS ekranas, MIPI CSI kamera, TF kortelės lizdas, RS485, RS232, TTL, CAN, maitinimo išvestis, SATA ir kt.

Palaikomos Android 11, Ubuntu 18.04 OS, Debian OS ir Linux Buildroot. Stabilus ir patikimas veikimas užtikrina saugią ir stabilią sistemos aplinką produktų tyrimams ir gamybai.

Pateikiamas pilnas SDK, kūrimo dokumentai, pavyzdžiai, technologijų dokumentai, mokymo programos ir kiti ištekliai, kad vartotojai galėtų toliau tinkinti.

TC-RK3568 antspaudo skylės kūrimo plokštės ypatybės:

Dydis: 150mm x 110mm.

Turtingos sąsajos gali būti tiesiogiai naudojamos įvairiuose išmaniuosiuose gaminiuose, kad būtų lengviau užbaigti gaminius.

Palaikomos Android 11.0, Ubuntu 18.04 OS, Debian OS ir Linux Buildroot.

Taikymas

Šią plokštę galima plačiai naudoti išmaniuosiuose NVR, debesų terminaluose, daiktų interneto šliuzuose, pramoniniame valdyme, kraštų skaičiavime, veido atpažinimo vartuose, NAS, transporto priemonių centrinėse konsolėse ir kt.

Charakteristinis parametras

Specifikacijos
CPU	RockChip RK3568, keturių branduolių 64 bitų Cortex-A55, 22 nm litografijos procesas, dažnis iki 2,0 GHz
GPU	ARM G52 2EE Palaiko OpenGL ES 1.1 / 2.0 / 3.2, OpenCL 2.0, Vulkan 1.1 Integruota didelio našumo 2D spartinimo aparatinė įranga
NPU	0.8Tops@INT8, integruotas didelio našumo AI greitintuvas RKNN NPU Palaiko Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet perjungimą vienu spustelėjimu
VPU	Palaiko 4K 60 kadrų per sekundę H.265/H.264/VP9 vaizdo dekodavimą Palaiko 1080P 100 kadrų per sekundę H.265/H.264 vaizdo kodavimą Palaiko 8M IPT, palaiko HDR
RAM	2GB/4GB/8GB
Sandėliavimas	8 GB / 16 GB / 32 GB / 64 GB / 128 GB eMMC Palaiko SATA 3.0 x 1 (išplėskite 2.5 colių SSD / HDD) Palaiko TF kortelės lizdą x1 (išplėskite su TF kortele)
Sistemos OS	Android11/Linux Buildroot/Ubuntu/Debian

Aparatinės įrangos savybės
Ekranas	1 * HDMI2.0, palaiko 4K@60fps išvestį 1 * MIPI DSI, palaiko 19201080@60fps išvestį 1 LVDS, palaiko 19201080@60fps išvestį 1 eDP1.3, palaiko 2560x1600@60fps išvestį
Ethernet	Palaiko du Gigabit Ethernet prievadus (1000 Mbps)
bevielis internetas	Mini PCIe, skirtas prijungti 4G LTE Palaiko WiFi 6 (802.11 AX) Palaiko BT5.0
PCIE3.0	Palaiko PCE3.0 sąsają
Garsas	1 * HDMI garso išvestis 1 * Garsiakalbio išvestis 1 * Ausinių išvestis 1 * Mikrofono garso įvestis
Fotoaparatas	Palaiko 1 kanalo MIPI-CSI kameros sąsają Palaiko HDR, vaizdas išlieka aiškus esant foniniam apšvietimui arba stipraus apšvietimo sąlygomis
USB	1 * USB3.0 priegloba, 4 * USB 2.0 priegloba, 1 * USB3.0 OTG
SATA	1 * SATA, 6,0 Gb/s
Serijinis	1 * TTL, 2 * RS232, 1 * RS485
GALI	Palaiko CAN2.0B, palaiko 1Mbps, 8Mbps
TF kortelė	1 * TF kortelės lizdas
Kiti	GPIO ir ADC
Dydis	150 mm * 110 mm


Įvesties įtampa	12V/3A
Laikymo temperatūra	-30 ~ 80 ° C
Darbinė temperatūra	-20 ~ 60 ° C
Sandėliavimas Drėgmė	10% ~ 80%

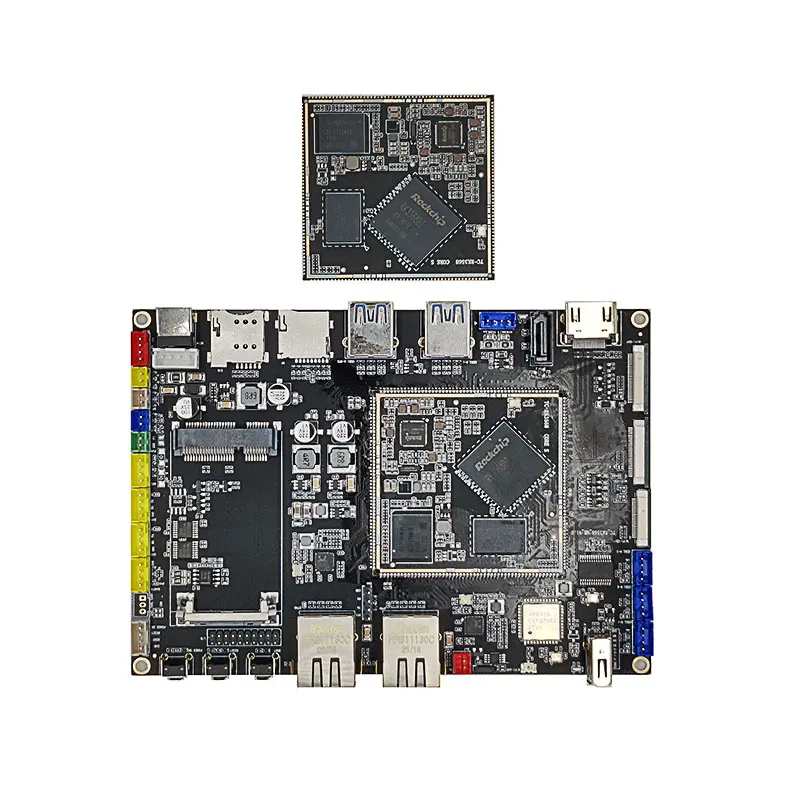

SOM išvaizda

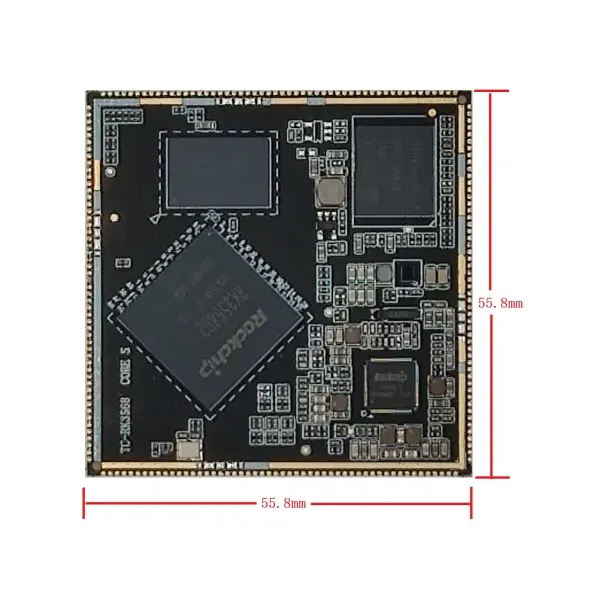

SOM priekis

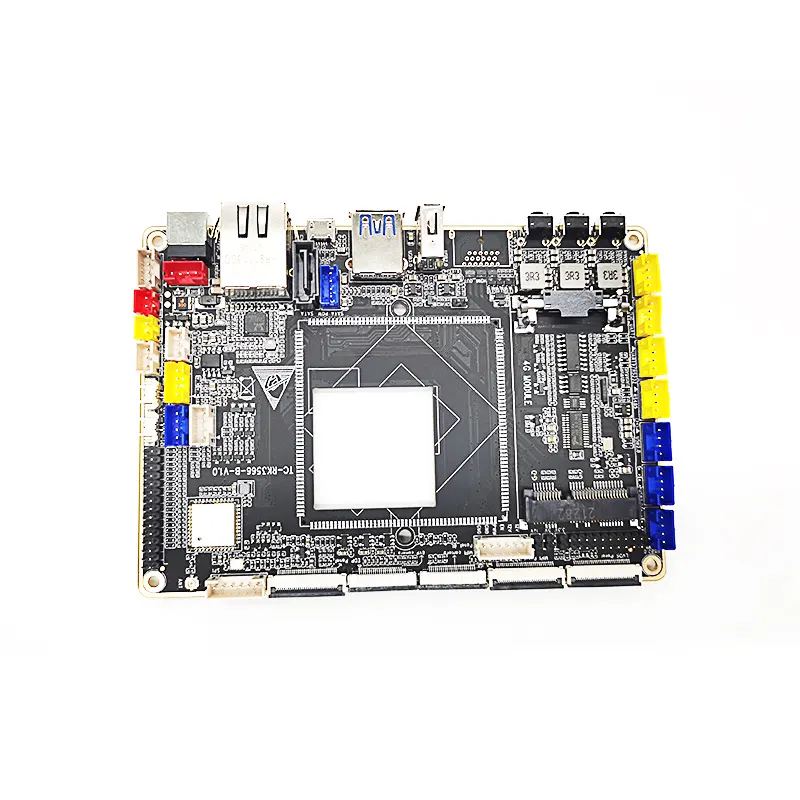

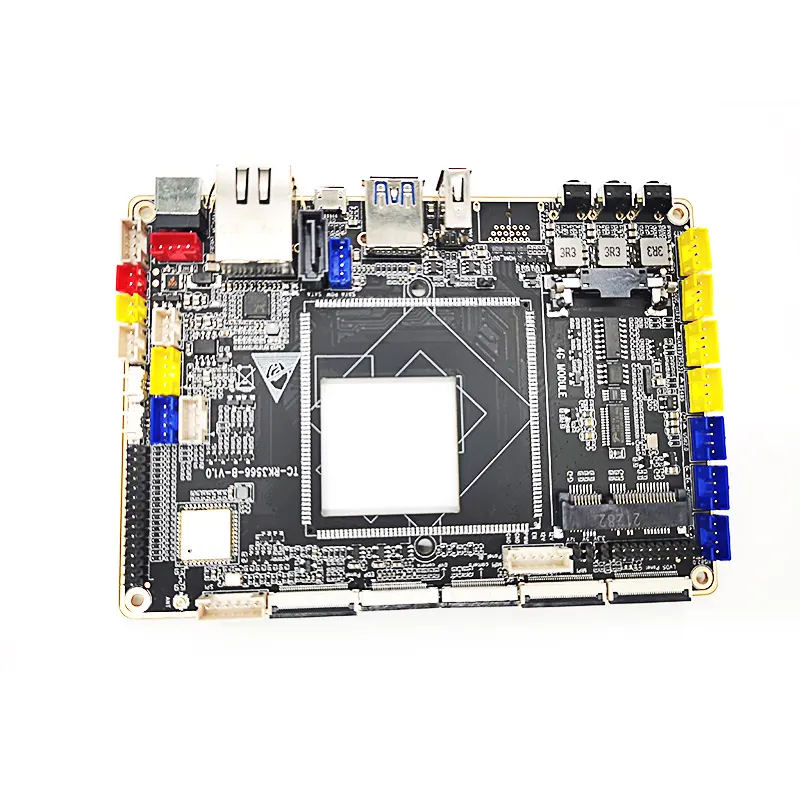

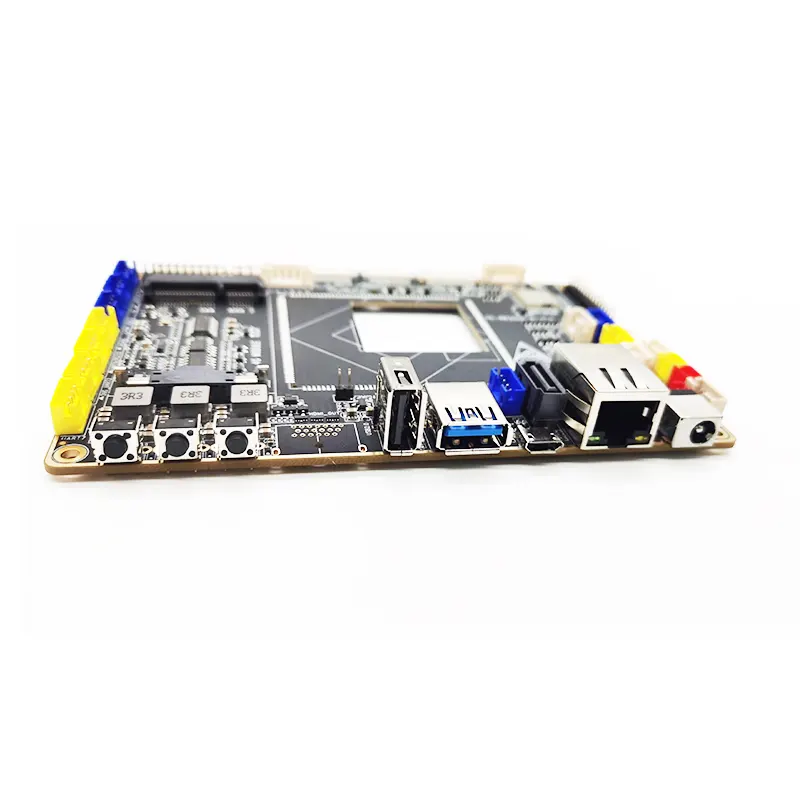

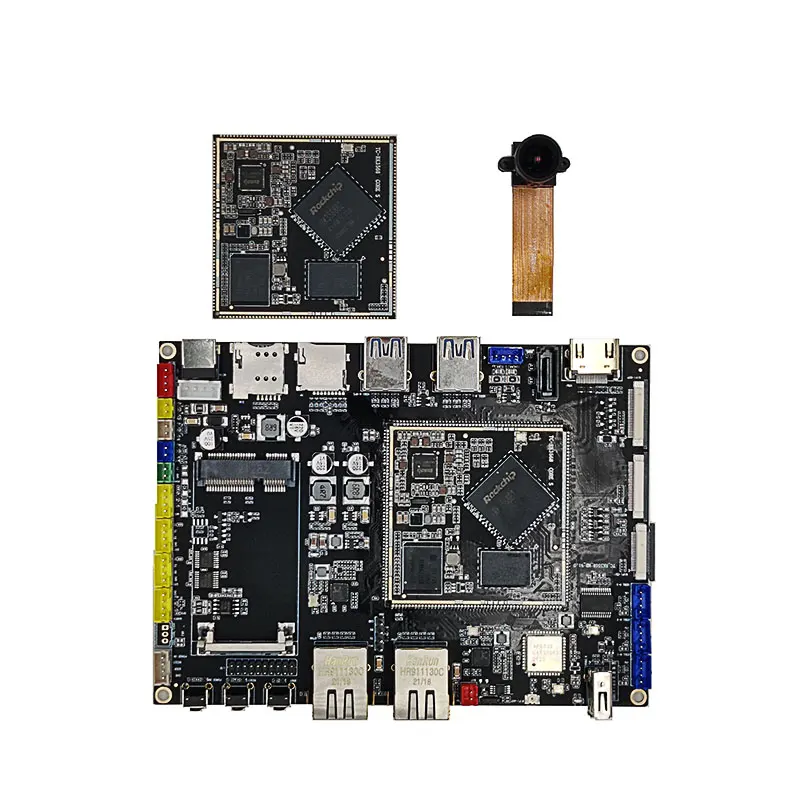

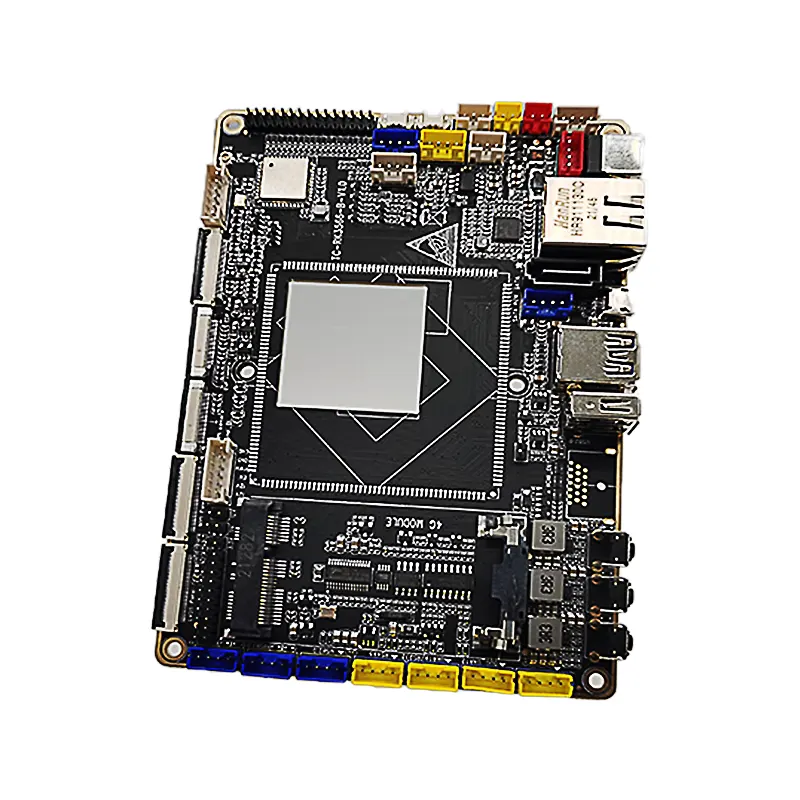

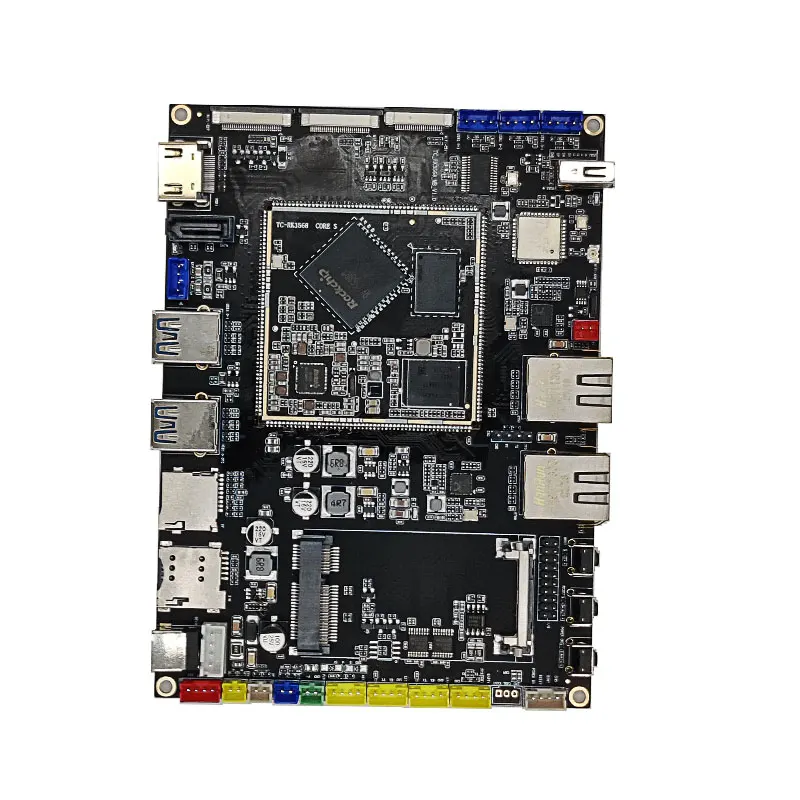

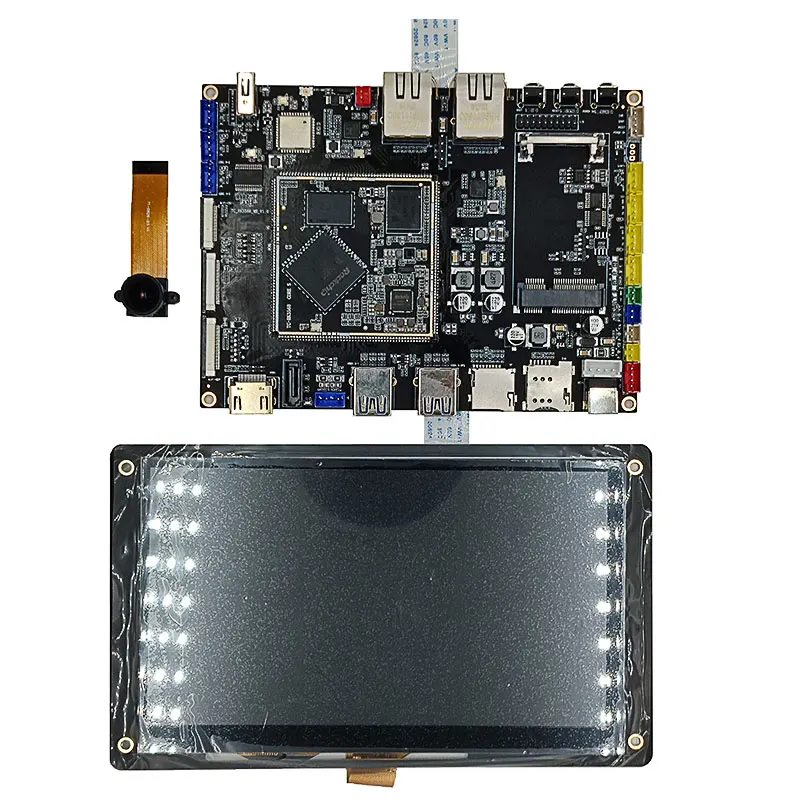

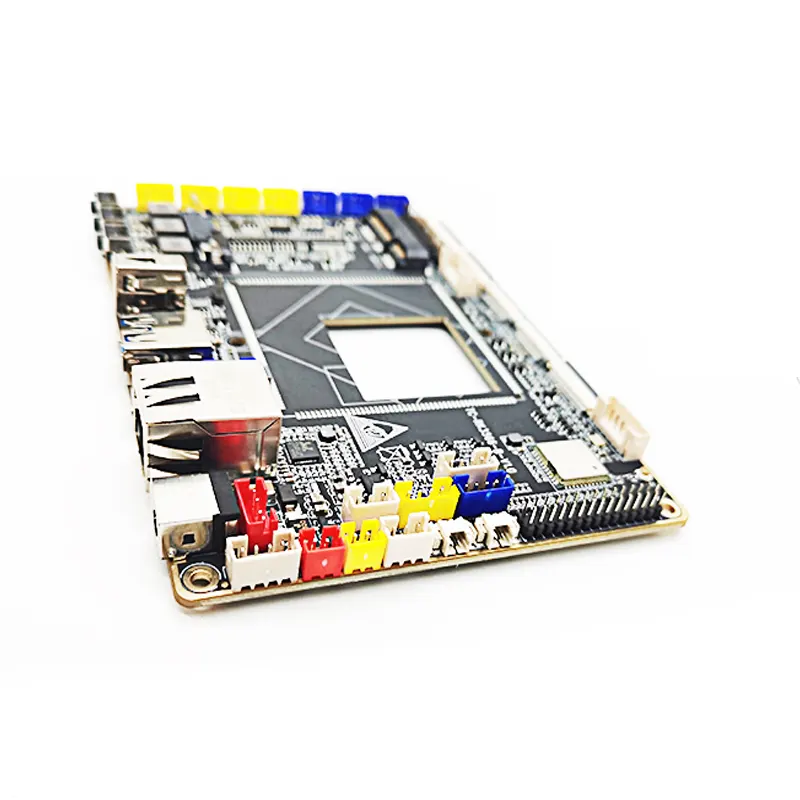

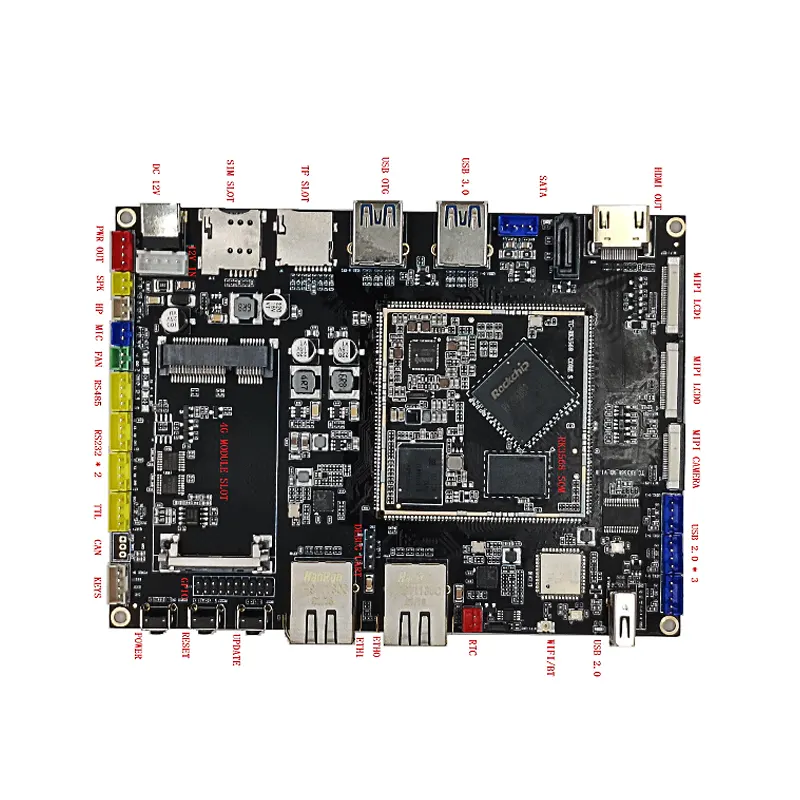

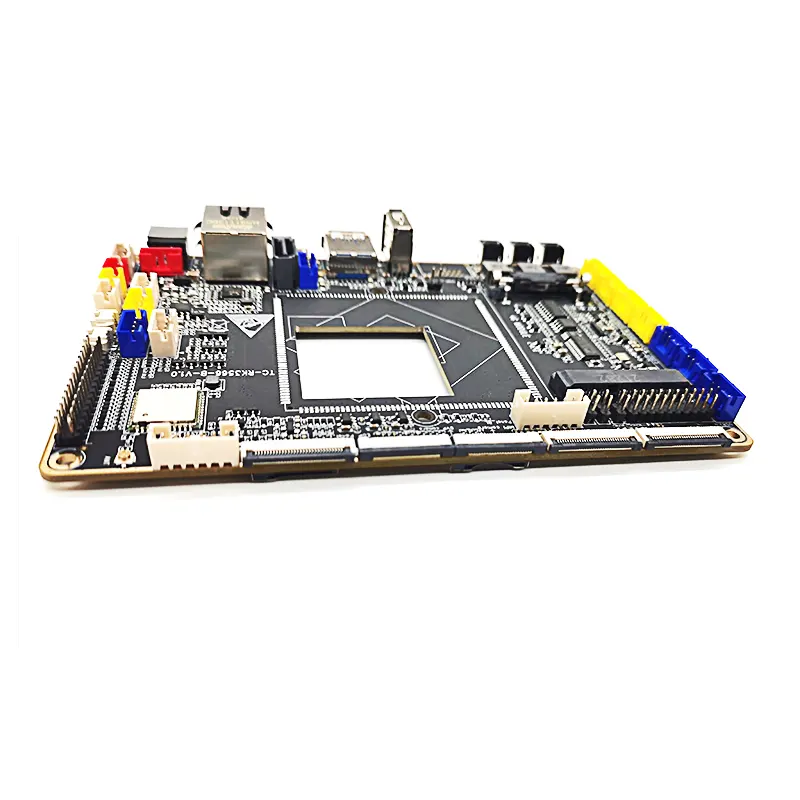

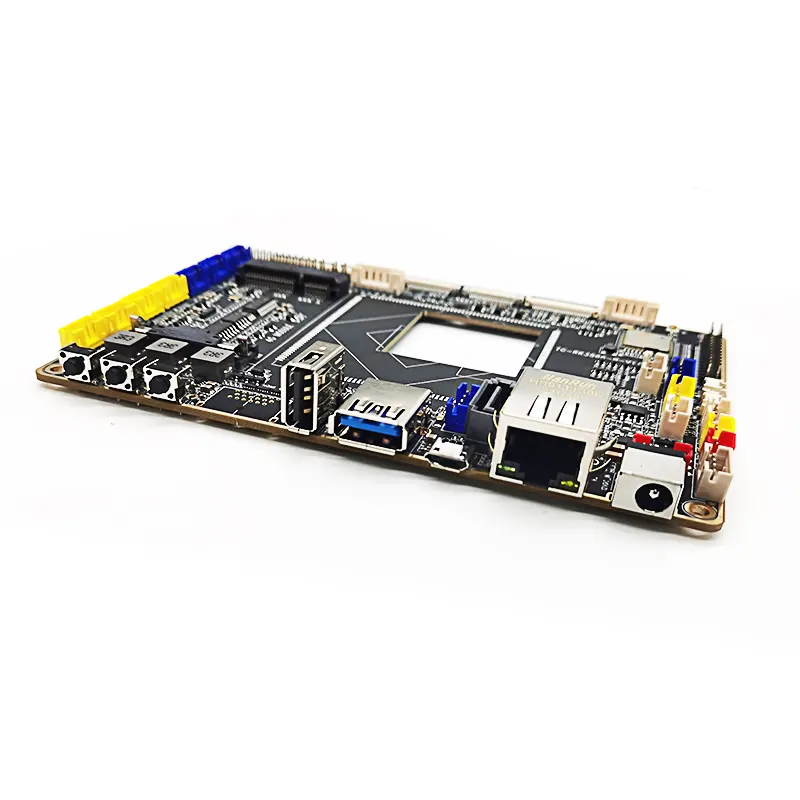

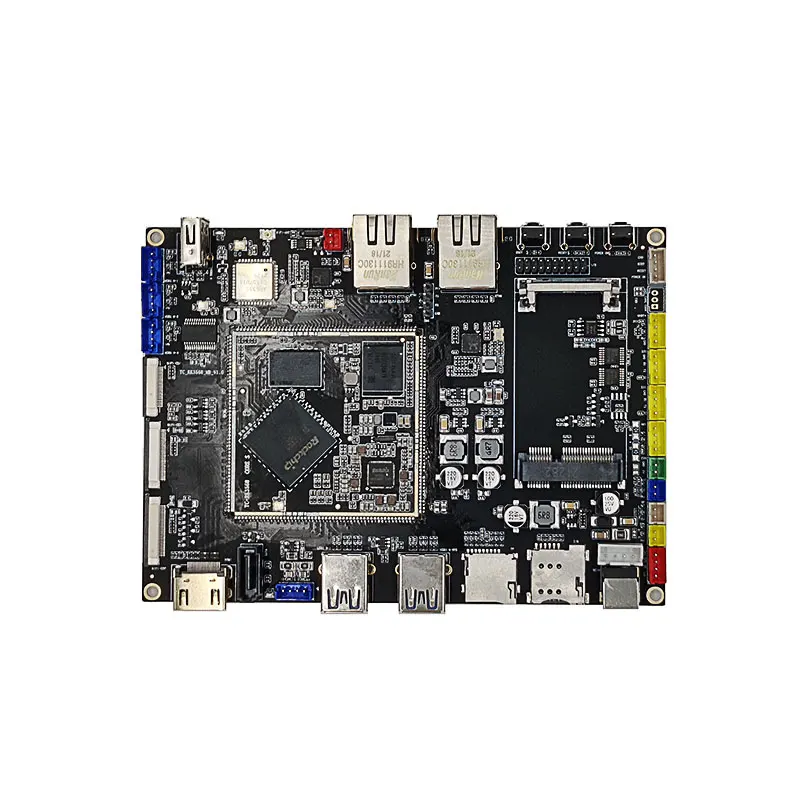

Vystymosi tarybos išvaizda

2 skyrius. SOM PIN apibrėžimas

SOM PIN apibrėžimas

PIN kodas	Pagrindinės plokštės kaiščio apibrėžimas	Numatytoji funkcija	Numatytasis funkcijos aprašymas	IO galia	Trinkelės tipo IO traukimas
1	VCC3V3_SYS	3,3 V sistemos maitinimo šaltinis	Įėjimo įtampa 3,3V		-
2	VCC3V3_SYS	3,3 V sistemos maitinimo šaltinis	Įėjimo įtampa 3,3V		-
3	GND	GND	GND		-
4	GND	GND	GND		-
5	SDMMC0_DET_L	SDMMC0_DET/SATA_CP_DET/PCIE30X1_CLKREQn_M0/GPIO0_A4_u	SDMMC0 aptikti įvestį	3,3 V	I/O UP
6	SDMMC0_D3	SDMMC0_D3 / ARMJTAG_TMS / UART5_RTSn_M0 / GPIO2_A0_u	SDMMC0 duomenų prievadas	3,3 V	I/O UP
7	SDMMC0_D2	SDMMC0_D2 / ARMJTAG_TCK / UART5_CTSn_M0 / GPIO1_D7_u	SDMMC0 duomenų prievadas	3,3 V	I/O UP
8	SDMMC0_D1	SDMMC0_D1 / UART2_RX_M1 / UART6_RX_M1 / PWM9_M1 / GPIO1_D6_u	SDMMC0 duomenų prievadas	3,3 V	I/O UP
9	SDMMC0_D0	SDMMC0_D0 / UART2_TX_M1 / UART6_TX_M1 / PWM8_M1 / GPIO1_D5_u	SDMMC0 duomenų prievadas	3,3 V	I/O UP
10	SDMMC0_CMD	SDMMC0_CMD/PWM10_M1/UART5_RX_M0/CAN0_TX_M1/GPIO2_A1_u	SDMMC0 komandos išvestis	3,3 V	I/O UP
11	SDMMC0_CLK	SDMMC0_CLK/TEST_CLKOUT/UART5_TX_M0/CAN0_RX_M1/GPIO2_A2_d	SDMMC0 laikrodžio išvestis	3,3 V	I/O DOWN
12	RESETN	NPOR_U	Atstatyti signalo aptikimą	3,3 V	-
13	RK809_PWRON	Maitinimas	Įjungimo signalo įvestis, išorinės jungties maitinimo mygtukas, aktyvus žemas		-
14	ATGAVIMAS	SARADC_VIN0	AD klaviatūros įvestis	1.8V	-
15	EXT_EN	EXT_EN	PMIC maitinimo įjungimas		-
16	HPR_OUT	HPR_OUT	Ausinės iš karto	3,3 V	-
17	HPL_OUT	HPL_OUT	Ausinės paliktos	3,3 V	-
18	SPKP_OUT	SPKP_OUT	Išsikalbėk	5V/0,6W	-
19	SPKN_OUT	SPKN_OUT	Išsikalbėk -	5V/0,6W	-
20	MIC1_INN	MIC1_INN/MIC_R	MIC1_INN	3,3 V	-
21	MIC1_INP	MIC1_INP/MIC_L	MIC1_INP	3,3 V	-
22	HP_DET_L_GPIO3_C2	LCDC_VSYNC/VOP_BT1120_D14/SPI1_MISO_M1/UART5_TX_M1/I2S1_SDO3_M2/GPIO3_C2_d	Ausinių aptikimas	3,3 V	I/O DOWN
23	SPK_CTL_H_GPIO3_C3	LCDC_DEN/VOP_BT1120_D15/SPI1_CLK_M1/UART5_RX_M1/I2S1_SCLK_RX_M2/GPIO3_C3_d		3,3 V	I/O DOWN
24	VCC3V3_SD	3,3 V maitinimo šaltinis	Išėjimo įtampa 3,3 V SD kortelei, vardinė išėjimo srovė 2A		-
25	VCC_3V3	3,3 V maitinimo šaltinis	Išėjimo įtampa 3.3V, Nominali išėjimo srovė 2A		-
26	VCC_1V8	1.8V maitinimo šaltinis	Išėjimo įtampa 1,8V, vardinė išėjimo srovė 2,5A		-
27	PDM_SDI1_M0_ADC	I2S1_SDO3_M0/I2S1_SDI1_M0/PDM_SDI1_M0/PCIE20_PERSTn_M2/GPIO1_B2_d	PDM_SDI1_M0_ADC	3,3 V	IO DOWN
28	PDM_SDI2_M0_ADC	I2S1_SDO2_M0/I2S1_SDI2_M0/PDM_SDI2_M0/PCIE20_WAKEn_M2/ACODEC_ADC_SYNC/GPIO1_B1_d	PDM_SDI2_M0_ADC	3,3 V	IO DOWN
29	PDM_SDI3_M0_ADC	I2S1_SDO1_M0/I2S1_SDI3_M0/PDM_SDI3_M0/PCIE20_CLKREQn_M2/ACODEC_DAC_DATAR/GPIO1_B0_d	PDM_SDI3_M0_ADC	3,3 V	IO DOWN
30	PDM_CLK1_M0_ADC	I2S1_SCLK_RX_M0/UART4_RX_M0/PDM_CLK1_M0/SPDIF_TX_M0/GPIO1_A4_d	PDM_CLK1_M0_ADC	3,3 V	IO DOWN
31	GMAC0_TXD0	GMAC0_TXD0/UART1_RX_M0/GPIO2_B3_u	GMAC0 perduoda duomenis	1.8V	I/O UP
32	GMAC0_TXD1	GMAC0_TXD1/UART1_TX_M0/GPIO2_B4_u	GMAC0 perduoda duomenis	1.8V	I/O UP
33	GMAC0_TXD2	SDMMC1_D3 / GMAC0_TXD2 / UART7_TX_M0 / GPIO2_A6_u	GMAC0 perduoda duomenis	1.8V	I/O UP
34	GMAC0_TXD3	SDMMC1_CMD/GMAC0_TXD3/UART9_RX_M0/GPIO2_A7_u	GMAC0 perduoda duomenis	1.8V	I/O UP
35	GMAC0_TXEN	GMAC0_TXEN/UART1_RTSn_M0/SPI1_CLK_M0/GPIO2_B5_u	GMAC0 perdavimo įjungimas	1.8V	I/O UP
36	GMAC0_TXCLK	SDMMC1_CLK / GMAC0_TXCLK / UART9_TX_M0 / GPIO2_B0_d	GMAC0 perdavimo laikrodis	1.8V	I/O DOWN
37	GMAC0_RXD0	GMAC0_RXD0/UART1_CTSn_M0/SPI1_MISO_M0/GPIO2_B6_u	GMAC0 gauti duomenis	1.8v	I/O UP
38	GMAC0_RXD1	I2S2_SCLK_RX_M0/GMAC0_RXD1/UART6_RTSn_M0/SPI1_MOSI_M0/GPIO2_B7_d	GMAC0 gauti duomenis	1.8V	I/O DOWN
39	GMAC0_RXD2	SDMMC1_D0 / GMAC0_RXD2 / UART6_RX_M0 / GPIO2_A3_u	GMAC0 gauti duomenis	1.8v	I/O UP
40	GMAC0_RXD3	SDMMC1_D1 / GMAC0_RXD3 / UART6_TX_M0 / GPIO2_A4_u	GMAC0 gauti duomenis	1.8V	I/O UP
41	GMAC0_RXDV_CRS	I2S2_LRCK_RX_M0/GMAC0_RXDV_CRS/UART6_CTSn_M0/SPI1_CS0_M0/GPIO2_C0_d	GMAC0 RX duomenų galiojantis signalas	1.8V	I/O DOWN
42	GMAC0_RXCLK	SDMMC1_D2 / GMAC0_RXCLK / UART7_RX_M0 / GPIO2_A5_u	GMAC0 priėmimo laikrodis	1.8V	I/O UP
43	ETH0_REFCLKO_25M	I2S2_MCLK_M0/ETH0_REFCLKO_25M/UART7_RTSn_M0/SPI2_CLK_M0/GPIO2_C1_d	ETH0_REF CLOCK OUTPUT_25MHz CPU į PHY,numatytasis NC	1.8V	I/O DOWN
44	GMAC0_MCLKINOUT	I2S2_SCLK_TX_M0/GMAC0_MCLKINOUT/UART7_CTSn_M0/SPI2_MISO_M0/GPIO2_C2_d	GMAC0 išorinis laikrodis įvestis	1.8V	I/O DOWN
45	GMAC0_MDC	I2S2_LRCK_TX_M0/GMAC0_MDC/UART9_RTSn_M0/SPI2_MOSI_M0/GPIO2_C3_d	MAC0 valdymo laikrodis	1.8V	I/O DOWN
46	GMAC0_MDIO	I2S2_SDO_M0/GMAC0_MDIO/UART9_CTSn_M0/SPI2_CS0_M0/GPIO2_C4_d	MAC0 valdymo komanda ir duomenys	1.8V	I/O DOWN
47	GMAC0_RSTN_GPIO3_B7	LCDC_D21/VOP_BT1120_D12/GMAC1_TXD1_M0/I2C3_SDA_M1/PWM11_IR_M0/GPIO3_B6_d		3,3 V	IO DOWN
48	GMAC0_INT_PMEB_GPIO3_C0	LCDC_HSYNC/VOP_BT1120_D13/SPI1_MOSI_M1/PCIE20_PERSTn_M1/I2S1_SDO2_M2/GPIO3_C1_d		3,3 V	I/O DOWN
49	RTCTC_INT_L_GPIO0_D3	GPIO0_D3_d	RTC_IC_INT, aktyvus žemas	1.8V	I/O DOWN
50	I2C5_SDA_M0	LCDC_D19/VOP_BT1120_D10/GMAC1_RXER_M0/I2C5_SDA_M0/PDM_SDI1_M2/GPIO3_B4_d	I2C nuoseklusis prievadas 5	3,3 V	I/O DOWN
51	I2C5_SCL_M0	LCDC_D18/VOP_BT1120_D9/GMAC1_RXDV_CRS_M0/I2C5_SCL_M0/PDM_SDI0_M2/GPIO3_B3_d	I2C nuoseklusis prievadas 5	3,3 V	I/O DOWN
52	PWM3_IR	PWM3_IR/EDP_HPDIN_M1/PCIE30X1_WAKEn_M0/MCU_JTAG_TMS/GPIO0_C2_d		3,3 V	I/O DOWN
53	CAN1_TX_M1	PWM15_IR_M1/SPI3_MOSI_M1/CAN1_TX_M1/PCIE30X2_WAKEn_M2/I2S3_SCLK_M1/GPIO4_C3_d	CAN duomenų perdavimas	3,3 V	I/O DOWN
54	CAN1_RX_M1	PWM14_M1/SPI3_CLK_M1/CAN1_RX_M1/PCIE30X2_CLKREQn_M2/I2S3_MCLK_M1/GPIO4_C2_d	CAN duomenų gavimas	3,3 V	I/O DOWN
55	UART2_RX_M0_DEBUG	UART2_RX_M0/GPIO0_D0_u	UART nuoseklusis prievadas	3,3 V	I/O UP
56	UART2_TX_M0_DEBUG	UART2_TX_M0/GPIO0_D1_u	UART nuosekliojo prievado duomenų perdavimas derinimui	3,3 V	I/O UP
57	UART3_RX_M1	LCDC_D23/PWM13_M0/GMAC1_MCLKINOUT_M0/UART3_RX_M1/PDM_SDI3_M2/GPIO3_C0_d	UART jungtinio prievado duomenų priėmimas	3,3 V	I/O DOWN
58	UART3_TX_M1	LCDC_D22/PWM12_M0/GMAC1_TXEN_M0/UART3_TX_M1/PDM_SDI2_M2/GPIO3_B7_d	UART jungtinio prievado duomenų perdavimas	3,3 V	I/O DOWN
59	UART4_TX_M1	LCDC_D17/VOP_BT1120_D8/GMAC1_RXD1_M0/UART4_TX_M1/PWM9_M0/GPIO3_B2_d	UART jungtinio prievado duomenų perdavimas	3,3 V	I/O DOWN
60	UART4_RX_M1	LCDC_D16/VOP_BT1120_D7/GMAC1_RXD0_M0/UART4_RX_M1/PWM8_M0/GPIO3_B1_d	UART jungtinio prievado duomenų priėmimas	3,3 V	I/O DOWN
61	UART9_RX_M1	PWM13_M1/SPI3_CS0_M1/SATA0_ACT_LED/UART9_RX_M1/I2S3_SDI_M1/GPIO4_C6_d	UART jungtinio prievado duomenų priėmimas	3,3 V	I/O DOWN
62	UART9_TX_M1	PWM12_M1/SPI3_MISO_M1/SATA1_ACT_LED/UART9_TX_M1/I2S3_SDO_M1/GPIO4_C5_d	UART jungtinio prievado duomenų perdavimas	3,3 V	I/O DOWN
63	UART7_RX_M1	PWM15_IR_M0/SPDIF_TX_M1/GMAC1_MDIO_M0/UART7_RX_M1/I2S1_LRCK_RX_M2/GPIO3_C5_d	UART jungtinio prievado duomenų priėmimas	3,3 V	I/O DOWN
64	UART7_TX_M1	PWM14_M0/VOP_PWM_M1/GMAC1_MDC_M0/UART7_TX_M1/PDM_CLK1_M2/GPIO3_C4_d	UART jungtinio prievado duomenų perdavimas	3,3 V	I/O DOWN
65	RS485_DIR_GPIO3_B5	LCDC_D20/VOP_BT1120_D11/GMAC1_TXD0_M0/I2C3_SCL_M1/PWM10_M0/GPIO3_B5_d	RS485 duomenų kryptis	3,3 V	I/O DOWN
66	DVP_PWREN0_H_GPIO0_B0	CLK32K_IN / CLK32K_OUT0 / PCIE30X2_BUTTONRSTn / GPIO0_B0_u		3,3 V	I/O UP
67	WIFI_PWREN_L_GPIO0_C1	PWM2_M0 / NPUAVS / UART0_TX / MCU_JTAG_TDI / GPIO0_C1_d		3,3 V	I/O DOWN
68	I2S3_SDI_M0	LCDC_D13/VOP_BT1120_CLK/GMAC1_TXCLK_M0/I2S3_SDI_M0/SDMMC2_CLK_M1/GPIO3_A6_d	I2S3_SDI	3,3 V	I/O DOWN
69	I2S3_SDO_M0	LCDC_D12/VOP_BT1120_D4/GMAC1_RXD3_M0/I2S3_SDO_M0/SDMMC2_CMD_M1/GPIO3_A5_d	I2S3_SDO	3,3 V	I/O DOWN
70	I2S3_LRCK_M0	LCDC_D11/VOP_BT1120_D3/GMAC1_RXD2_M0/I2S3_LRCK_M0/SDMMC2_D3_M1/GPIO3_A4_d	I2S3_LRCK	3,3 V	I/O DOWN
71	I2S3_SCLK_M0	LCDC_D10/VOP_BT1120_D2/GMAC1_TXD3_M0/I2S3_SCLK_M0/SDMMC2_D2_M1/GPIO3_A3_d	I2S3_SCLK	3,3 V	I/O DOWN
72	HOST_WAKE_BT_H_GPIO3_A2	LCDC_D9/VOP_BT1120_D1/GMAC1_TXD2_M0/I2S3_MCLK_M0/SDMMC2_D1_M1/GPIO3_A2_d	HOST_WAKE_BT	3,3 V	I/O DOWN
73	BT_WAKE_HOST_H_GPIO3_A1	LCDC_D8/VOP_BT1120_D0/SPI1_CS0_M1/PCIE30X1_PERSTn_M1/SDMMC2_D0_M1/GPIO3_A1_d	BT_WAKE_HOST	3,3 V	I/O DOWN
74	BT_REG_ON_H_GPIO3_A0	LCDC_CLK/VOP_BT656_CLK_M0/SPI2_CLK_M1/UART8_RX_M1/I2S1_SDO1_M2/GPIO3_A0_d	„Bluetooth“ modulio maitinimo įjungimas	3,3 V	I/O DOWN
75	UART8_RX_M0	CLK32K_OUT1 / UART8_RX_M0 / SPI1_CS1_M0 / GPIO2_C6_d	UART jungtinio prievado duomenų priėmimas	1,8V	I/O DOWN
76	UART8_TX_M0	I2S2_SDI_M0/GMAC0_RXER/UART8_TX_M0/SPI2_CS1_M0/GPIO2_C5_d	UART jungtinio prievado duomenų perdavimas	1.8V	I/O DOWN
77	UART8_CTSN_M0	SDMMC1_DET/I2C4_SCL_M1/UART8_CTSn_M0/CAN2_TX_M1/GPIO2_B2_u	UART8_CTSn_M0	1.8V	I/O DOWN
78	UART8_RTSN_M0	SDMMC1_PWREN/I2C4_SDA_M1/UART8_RTSn_M0/CAN2_RX_M1/GPIO2_B1_d	UART8_RTSn_M0	1.8V	I/O DOWN
79	WIFI_REG_ON_H_GPIO3_D5	CIF_D7/EBC_SDDO7/SDMMC2_PWREN_M0/I2S1_SDI3_M1/VOP_BT656_D7_M1/GPIO3_D5_d	WIFI_REG įjungti	1.8V	I/O DOWN
80	WIFI_WAKE_HOST_H_GPIO3_D4	CIF_D6/EBC_SDDO6/SDMMC2_DET_M0/I2S1_SDI2_M1/VOP_BT656_D6_M1/GPIO3_D4_d	WIFI pažadinimo šeimininkas	1.8V	I/O DOWN
81	SDMMC2_CLK_M0	CIF_D5/EBC_SDDO5/SDMMC2_CLK_M0/I2S1_SDI1_M1/VOP_BT656_D5_M1/GPIO3_D3_d	SDMMC2 laikrodis	1.8V	I/O DOWN
82	SDMMC2_CMD_M0	CIF_D4/EBC_SDDO4/SDMMC2_CMD_M0/I2S1_SDI0_M1/VOP_BT656_D4_M1/GPIO3_D2_d	SDMMC2 komanda	1.8V	I/O DOWN
83	SDMMC2_D3_M0	CIF_D3/EBC_SDDO3/SDMMC2_D3_M0/I2S1_SDO0_M1/VOP_BT656_D3_M1/GPIO3_D1_d	SDMMC2 duomenys	1.8V	I/O DOWN
84	SDMMC2_D2_M0	CIF_D2/EBC_SDDO2/SDMMC2_D2_M0/I2S1_LRCK_TX_M1/VOP_BT656_D2_M1/GPIO3_D0_d	SDMMC2 duomenys	1.8V	I/O DOWN
85	SDMMC2_D1_M0	CIF_D1/EBC_SDDO1/SDMMC2_D1_M0/I2S1_SCLK_TX_M1/VOP_BT656_D1_M1/GPIO3_C7_d	SDMMC2 duomenys	1.8V	I/O DOWN
86	SDMMC2_D0_M0	CIF_D0/EBC_SDDO0/SDMMC2_D0_M0/I2S1_MCLK_M1/VOP_BT656_D0_M1/GPIO3_C6_d	SDMMC2 duomenys	1.8V	I/O DOWN
87	GMAC1_INT/PMEB_GPIO3_A7	LCDC_D14/VOP_BT1120_D5/GMAC1_RXCLK_M0/SDMMC2_DET_M1/GPIO3_A7_d		3,3 V	I/O DOWN
88	GMAC1_RSTN_GPIO3_B0	LCDC_D15/VOP_BT1120_D6/ETH1_REFCLKO_25M_M0/SDMMC2_PWREN_M1/GPIO3_B0_d		3,3 V	I/O DOWN
89	GMAC1_MDIO_M1	IF_VSYNC/EBC_SDOE/GMAC1_MDIO_M1/I2S2_SCLK_TX_M1/GPIO4_B7_d	GMAC1 valdymo komanda ir duomenys	1.8V	I/O DOWN
90	GMAC1_MDC_M1	CIF_HREF/EBC_SDLE/GMAC1_MDC_M1/UART1_RTSn_M1/I2S2_MCLK_M1/GPIO4_B6_d	GMAC1 valdymo laikrodis	1.8V	I/O DOWN
91	GMAC1_MCLKINOUT_M1	CIF_CLKIN/EBC_SDCLK/GMAC1_MCLKINOUT_M1/UART1_CTSn_M1/I2S2_SCLK_RX_M1/GPIO4_C1_d	GMAC1 išorinis laikrodis įvestis	1.8V	I/O DOWN
92	ETH1_REFCLKO_25M_M1	I2C4_SCL_M0/EBC_GDOE/ETH1_REFCLKO_25M_M1/SPI3_CLK_M0/I2S2_SDO_M1/GPIO4_B3_d	ETH1 Laikrodžio išvestis	1.8V	I/O DOWN
93	GMAC1_RXCLK_M1	CIF_D13/EBC_SDDO13/GMAC1_RXCLK_M1/UART7_RX_M2/PDM_SDI3_M1/GPIO4_A3_d	GMAC1 priėmimo laikrodis	1.8V	I/O DOWN
94	GMAC1_RXDV_CRS_M1	ISP_PRELIGHT_TRIG/EBC_SDCE3/GMAC1_RXDV_CRS_M1/I2S1_SDO2_M1/GPIO4_B1_d	Galiojantis GMAC1 RX duomenų signalas	1.8V	I/O DOWN
95	GMAC1_RXD3_M1	CIF_D12/EBC_SDDO12/GMAC1_RXD3_M1/UART7_TX_M2/PDM_SDI2_M1/GPIO4_A2_d	GMAC1 gauti duomenis	1.8V	I/O DOWN
96	GMAC1_RXD2_M1	CIF_D11 / EBC_SDDO11 / GMAC1_RXD2_M1 / PDM_SDI1_M1 / GPIO4_A1_d	GMAC1 gauti duomenis	1.8V	I/O DOWN
97	GMAC1_RXD1_M1	CAM_CLKOUT1/EBC_SDCE2/GMAC1_RXD1_M1/SPI3_MISO_M0/I2S1_SDO1_M1/GPIO4_B0_d	GMAC1 gauti duomenis	1.8V	I/O DOWN
98	GMAC1_RXD0_M1	CAM_CLKOUT0/EBC_SDCE1/GMAC1_RXD0_M1/SPI3_CS1_M0/I2S1_LRCK_RX_M1/GPIO4_A7_d	GMAC1 gauti duomenis	1.8V	I/O DOWN
99	GMAC1_TXCLK_M1	CIF_D10 / EBC_SDDO10 / GMAC1_TXCLK_M1 / PDM_CLK1_M1 / GPIO4_A0_d	GMAC1 perdavimo laikrodis	1.8V	I/O DOWN
100	GMAC1_TXEN_M1	ISP_FLASHTRIGOUT/EBC_SDCE0/GMAC1_TXEN_M1/SPI3_CS0_M0/I2S1_SCLK_RX_M1/GPIO4_A6_d	GMAC1 perdavimo įjungimas	1.8V	I/O DOWN
101	GMAC1_TXD3_M1	CIF_D9/EBC_SDDO9/GMAC1_TXD3_M1/UART1_RX_M1/PDM_SDI0_M1/GPIO3_D7_d	GMAC1 perduoda duomenis	1.8V	I/O DOWN
102	GMAC1_TXD2_M1	CIF_D8/EBC_SDDO8/GMAC1_TXD2_M1/UART1_TX_M1/PDM_CLK0_M1/GPIO3_D6_d	GMAC1 perduoda duomenis	1.8V	I/O DOWN
103	GMAC1_TXD1_M1	CIF_D15/EBC_SDDO15/GMAC1_TXD1_M1/UART9_RX_M2/I2S2_LRCK_RX_M1/GPIO4_A5_d	GMAC1 perduoda duomenis	1.8V	I/O DOWN
104	GMAC1_TXD0_M1	CIF_D14/EBC_SDDO14/GMAC1_TXD0_M1/UART9_TX_M2/I2S2_LRCK_TX_M1/GPIO4_A4_d	GMAC1 perduoda duomenis	1.8V	I/O DOWN
105	TP_RST_L_GPIO0_B6	I2C2_SDA_M0/SPI0_MOSI_M0/PCIE20_PERSTn_M0/PWM2_M1/GPIO0_B6_u	Jutiklinio skydelio nustatymas iš naujo	3,3 V	I/O UP
106	TP_INT_L_GPIO0_B5	I2C2_SCL_M0/SPI0_CLK_M0/PCIE20_WAKEn_M0/PWM1_M1/GPIO0_B5_u	Jutiklinio skydelio duomenų įvedimo pertraukimas	3,3 V	I/O UP
107	I2C1_SDA_TP	I2C1_SDA/CAN0_RX_M0/PCIE20_BUTTONRSTn/MCU_JTAG_TCK/GPIO0_B4_u	I2C nuoseklusis prievadas 1	3,3 V	I/O UP
108	I2C1_SCL_TP	I2C1_SCL/CAN0_TX_M0/PCIE30X1_BUTTONRSTn/MCU_JTAG_TDO/GPIO0_B3_u	I2C nuoseklusis prievadas 1	3,3 V	I/O UP
109	I2C3_SCL_M0	I2C3_SCL_M0/UART3_TX_M0/CAN1_TX_M0/AUDIOPWM_LOUT_N/ACODEC_ADC_CLK/GPIO1_A1_u	I2C nuoseklusis prievadas 3	3,3 V	I/O UP
110	I2C3_SDA_M0	I2C3_SDA_M0/UART3_RX_M0/CAN1_RX_M0/AUDIOPWM_LOUT_P/ACODEC_ADC_DATA/GPIO1_A0_u	I2C nuoseklusis prievadas 3	3,3 V	I/O UP
111	I2C2_SCL_M1	I2C2_SCL_M1/EBC_SDSHR/CAN2_TX_M0/I2S1_SDO3_M1/GPIO4_B5_d	I2C nuoseklusis prievadas 2	1.8V	I/O DOWN
112	I2C2_SDA_M1	I2C2_SDA_M1/EBC_GDSP/CAN2_RX_M0/ISP_FLASH_TRIGIN/VOP_BT656_CLK_M1/GPIO4_B4_d	I2C nuoseklusis prievadas 2	1.8V	I/O DOWN
113	MIPI_CAM1_PDN_L_GPIO3_D3	LCDC_D1/VOP_BT656_D1_M0/SPI0_MOSI_M1/PCIE20_WAKEn_M1/I2S1_SCLK_TX_M2/GPIO2_D1_d	Kamera 1 išjungta	3,3 V	I/O DOWN
114	MIPI_CAM1_RST_L_GPIO3_D2	LCDC_D0/VOP_BT656_D0_M0/SPI0_MISO_M1/PCIE20_CLKREQn_M1/I2S1_MCLK_M2/GPIO2_D0_d	1 fotoaparatas nustatytas iš naujo	3,3 V	I/O DOWN
115	MIPI_CAM0_RST_L_GPIO3_D4	LCDC_D2/VOP_BT656_D2_M0/SPI0_CS0_M1/PCIE30X1_CLKREQn_M1/I2S1_LRCK_TX_M2/GPIO2_D2_d	Camera0 atstatyti	3,3 V	I/O DOWN
116	MIPI_CAM0_PDN_L_GPIO3_D5	LCDC_D3/VOP_BT656_D3_M0/SPI0_CLK_M1/PCIE30X1_WAKEn_M1/I2S1_SDI0_M2/GPIO2_D3_d	Camera0 išjungtas	3,3 V	I/O DOWN
117	USB2_HOST2_DM	USB2_HOST2_DM	USB2_HOST2_DM	3,3 V	-
118	USB2_HOST2_DP	USB2_HOST2_DP	USB2_HOST2_DP	3,3 V	-
119	USB2_HOST3_DM	USB2_HOST3_DM	USB2_HOST3_DM	3,3 V	-
120	USB2_HOST3_DP	USB2_HOST3_DP	USB2_HOST3_DP	3,3 V	-
121	REFCLK_OUT	REFCLK_OUT/GPIO0_A0_d	Laikrodžio išvestis fotoaparatui	3,3 V	I/O DOWN
122	CIF_CLKOUT	CIF_CLKOUT/EBC_GDCLK/PWM11_IR_M1/GPIO4_C0_d	CIF laikrodis	1.8V	I/O DOWN
123	MIPI_CSI_RX_D3P	MIPI_CSI_RX_D3P	MIPI_CSI_RX_D3P	1.8V	-
124	MIPI_CSI_RX_D3N	MIPI_CSI_RX_D3N	MIPI_CSI_RX_D3N	1.8V	-
125	MIPI_CSI_RX_D2P	MIPI_CSI_RX_D2P	MIPI_CSI_RX_D2P	1.8V	-
126	MIPI_CSI_RX_D2N	MIPI_CSI_RX_D2N	MIPI_CSI_RX_D2N	1.8V	-
127	MIPI_CSI_RX_CLK1P	MIPI_CSI_RX_CLK1P	MIPI_CSI_RX_CLK1P	1.8V	-
128	MIPI_CSI_RX_CLK1N	MIPI_CSI_RX_CLK1N	MIPI_CSI_RX_CLK1N	1.8V	-
129	MIPI_CSI_RX_CLK0P	MIPI_CSI_RX_CLK0P	MIPI_CSI_RX_CLK0P	1.8V	-
130	MIPI_CSI_RX_CLK0N	MIPI_CSI_RX_CLK0N	MIPI_CSI_RX_CLK0N	1.8V	-
131	MIPI_CSI_RX_D1P	MIPI_CSI_RX_D1P	MIPI_CSI_RX_D1P	1.8V	-
132	MIPI_CSI_RX_D1N	MIPI_CSI_RX_D1N	MIPI_CSI_RX_D1N	1.8V	-
133	MIPI_CSI_RX_D0P	MIPI_CSI_RX_D0P	MIPI_CSI_RX_D0P	1.8V	-
134	MIPI_CSI_RX_D0N	MIPI_CSI_RX_D0N	MIPI_CSI_RX_D0N	1.8V	-
135	LCD1_PWREN_H_GPIO0_C5	PWM6 / SPI0_MISO_M0 / PCIE30X2_WAKEn_M0 / GPIO0_C5_d	LCD maitinimo įjungimas	3,3 V	I/O DOWN
136	LCD1_BL_PWM5	PWM5 / SPI0_CS1_M0 / UART0_RTSn / GPIO0_C4_d	LCD foninis apšvietimas PWM	3,3 V	I/O DOWN
137	LCD1_BL_PWM4	PWM4 / VOP_PWM_M0 / PCIE30X1_PERSTn_M0 / MCU_JTAG_TRSTn / GPIO0_C3_d	LCD foninis apšvietimas PWM	3,3 V	I/O DOWN
138	LCD0_PWREN_H_GPIO0_C7	HDMITX_CEC_M1 / PWM0_M1 / UART0_CTSn / GPIO0_C7_d	LCD maitinimo įjungimas	3,3 V	I/O DOWN
139	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	1.8V	-
140	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	1.8V	-
141	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	1.8V	-
142	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	1.8V	-
143	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	1.8V	-
144	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	1.8V	-
145	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	1.8V	-
146	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	1.8V	-
147	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	1.8V	-
148	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	1.8V	-
149	HDMI_TXCLKN_PORT	HDMI_TX_CLKN	HDMI_TX2CLKN_PORT ir serijos varža 2,2R	1.8V	-
150	HDMI_TXCLKP_PORT	HDMI_TX_CLKP	HDMI_TXCLKP_PORT ir serijos varža 2.2R	1.8V	-
151	HDMI_TX0N_PORT	HDMI_TX_D0N	HDMI_TX0N_PORT ir serijos varža 2,2R	1.8V	-
152	HDMI_TX0P_PORT	HDMI_TX_D0P	HDMI_TX0P_PORT ir serijos varža 2,2R	1.8V	-
153	HDMI_TX1N_PORT	HDMI_TX_D1N	HDMI_TX1N_PORT ir serijos varža 2,2R	1.8V	-
154	HDMI_TX1P_PORT	HDMI_TX_D1P	HDMI_TX1P_PORT ir serijos varža 2.2R	1.8V	-
155	HDMI_TX2N_PORT	HDMI_TX_D2N	HDMI_TX2N_PORT ir serijos varža 2,2R	1.8V	-
156	HDMI_TX2P_PORT	HDMI_TX_D2P	HDMI_TX2P_PORT ir serijos varža 2.2R	1.8V	-
157	HDMITX_SCL	HDMITX_SCL/I2C5_SCL_M1/GPIO4_C7_u	I2C nuoseklusis HDMI prievadas	3,3 V	I/O UP
158	HDMITC_SDA	HDMITX_SDA/I2C5_SDA_M1/GPIO4_D0_u	I2C nuoseklusis HDMI prievadas	3,3 V	I/O UP
159	HDMITX_CEC_M0	HDMITX_CEC_M0/SPI3_CS1_M1/GPIO4_D1_u	HDMITX_CEC	3,3 V	I/O UP
160	HDMI_TX_HPDIN	HDMI_TX_HPDIN	HDMI_TX karštasis kištukas	1.8V	-
161	PCIE30X2_CLKREQN_M1	LCDC_D4/VOP_BT656_D4_M0/SPI2_CS1_M1/PCIE30X2_CLKREQn_M1/I2S1_SDI1_M2/GPIO2_D4_d	PCIE30X2_CLKREQn	3.3	I/O DOWN
162	PCIE30X2_WAKEN_M1	LCDC_D5/VOP_BT656_D5_M0/SPI2_CS0_M1/PCIE30X2_WAKEn_M1/I2S1_SDI2_M2/GPIO2_D5_d	PCIE30X2_WAKEn	3,3 V	I/O DOWN
163	PCIE30X2_PERSTN_M1	LCDC_D6/VOP_BT656_D6_M0/SPI2_MOSI_M1/PCIE30X2_PERSTn_M1/I2S1_SDI3_M2/GPIO2_D6_d	PCIE30X2 atstatymas	3,3 V	I/O DOWN
164	PCIE30X2_PRSNT_L_GPIO2_D7	LCDC_D7/VOP_BT656_D7_M0/SPI2_MISO_M1/UART8_TX_M1/I2S1_SDO0_M2/GPIO2_D7_d	PCIE30X2 pažadinti pagrindinį kompiuterį	3,3 V	I/O DOWN
165	PCIE_PWREN_H_GPIO0_D4	GPIO0_D4_d	PCIE maitinimo įjungimas	1.8V	I/O DOWN
166	PCIE30_RX1N	PCIE30_RX1N	PCIE30_RX1N	1.8V	-
167	PCIE30_RX1P	PCIE30_RX1P	PCIE30_RX1P	1.8V	-
168	PCIE30_RX0N	PCIE30_RX0N	PCIE30_RX0N	1.8V	-
169	PCIE30_RX0P	PCIE30_RX0P	PCIE30_RX0P	1.8V	-
170	PCIE30_TX1N	PCIE30_TX1N	PCIE30_TX1N	1.8V	-
171	PCIE30_TX1P	PCIE30_TX1P	PCIE30_TX1P	1.8V	-
172	PCIE30_TX0N	PCIE30_TX0N	PCIE30_TX0N	1.8V	-
173	PCIE30_TX0P	PCIE30_TX0P	PCIE30_TX0P	1.8V	-
174	PCIE30_REFCLKN_IN	PCIE30_REFCLKN_IN	PCIE30_REFCLKN_IN	1.8V	-
175	PCIE30_REFCLKP_IN	PCIE30_REFCLKP_IN	PCIE30_REFCLKP_IN	1.8V	-
176	PCIE20_REFCLKN	PCIE20_REFCLKN	PCIE20_REFCLKN	1.8V	-
177	PCIE20_REFCLKP	PCIE20_REFCLKP	PCIE20_REFCLKP	1.8V	-
178	SATA2_RXN	PCIE20_RXN/SATA2_RXN/QSGMII_RXN_M1	SATA2_RXN	1.8V	-
179	SATA2_RXP	PCIE20_RXP/SATA2_RXP/QSGMII_RXP_M1	SATA2_RXP	1.8V	-
180	SATA2_TXN	PCIE20_TXN/SATA2_TXN/QSGMII_TXN_M1	SATA2_TXN	1.8V	-
181	SATA2_TXP	PCIE20_TXP/SATA2_TXP/QSGMII_TXP_M1	SATA2_TXP	1.8V	-
182	SATA2_ACT_LED	EDP_HPDIN_M0/SPDIF_TX_M2/SATA2_ACT_LED/PCIE30X2_PERSTn_M2/I2S3_LRCK_M1/GPIO4_C4_d	Rodo aktyvią SATA	3,3 V	I/O DOWN
183	USB3_HOST1_SSTXP	USB3_HOST1_SSTXP / SATA1_TXP / QSGMII_TXP_M0	USB3_HOST1_SSTXP	1.8V	-
184	USB3_HOST1_SSTXN	USB3_HOST1_SSTXN / SATA1_TXN / QSGMII_TXN_M0	USB3_HOST1_SSTXN	1.8V	-
185	USB3_HOST1_SSRXP	USB3_HOST1_SSRXP / SATA1_RXP / QSGMII_RXP_M0	USB3_HOST1_SSRXP	1.8V	-
186	USB3_HOST1_SSRXN	USB3_HOST1_SSRXN/SATA1_RXN/QSGMII_RXN_M0	USB3_HOST1_SSRXN	1.8V	-
187	USB3_HOST1_DM	USB3_HOST1_DM	USB3_HOST1_DM	3,3 V	-
188	USB3_HOST1_DP	USB3_HOST1_DP	USB3_HOST1_DP	3,3 V	-
189	USB3_OTG0_SSTXP	USB3_OTG0_SSTXP/SATA0_TXP	USB3_OTG0_SSTXP	1.8V	-
190	USB3_OTG0_SSTXN	USB3_OTG0_SSTXN/SATA0_TXN	USB3_OTG0_SSTXN	1.8V	-
191	USB3_OTG0_SSRXP	USB3_OTG0_SSRXP/SATA0_RXP	USB3_OTG0_SSRXP	1.8V	-
192	USB3_OTG0_SSRXN	USB3_OTG0_SSRXN/SATA0_RXN	USB3_OTG0_SSRXN	1.8V	-
193	USB3_OTG0_DM	USB3_OTG0_DM	USB3_OTG0_DM	3,3 V	-
194	USB3_OTG0_DP	USB3_OTG0_DP	USB3_OTG0_DP	3,3 V	-
195	USB3_OTG0_ID	USB3_OTG0_ID	USB3_OTG0_ID	3,3 V	-
196	USB3_OTG0_VBUSDET	USB3_OTG0_VBUSDET	USB3_OTG0_VBUS aptikimas	3,3 V	-
197	USB_HOST_PWREN_H_GPIO0_A6	GPU_PWREN/SATA_CP_POD/PCIE30X2_CLKREQn_M0/GPIO0_A6_d	USB pagrindinio kompiuterio maitinimo įjungimas	3,3 V	I/O DOWN
198	USB_OTG_PWREN_H_GPIO0_A5	SDMMC0_PWREN/SATA_MP_SWITCH/PCIE20_CLKREQn_M0/GPIO0_A5_d	USB OTG maitinimo įjungimas	3,3 V	I/O DOWN
199	DSI_TX1_D3N/EDP_TX_D3N	MIPI_DSI_TX1_D3N/EDP_TX_D3N	MIPI_DSI_TX1_D3N/EDP_TX_D3N	1.8V	-
200	DSI_TX1_D3P/EDP_TX_D3P	MIPI_DSI_TX1_D3P/EDP_TX_D3P	MIPI_DSI_TX1_D3P/EDP_TX_D3P	1.8V	-
201	DSI_TX1_D2N/EDP_TX_D2N	MIPI_DSI_TX1_D2N/EDP_TX_D2N	MIPI_DSI_TX1_D2N/EDP_TX_D2N	1.8V	-
202	DSI_TX1_D2P/EDP_TX_D2P	MIPI_DSI_TX1_D2P/EDP_TX_D2P	MIPI_DSI_TX1_D2P/EDP_TX_D2P	1.8v	-
203	DSI_TX1_D1N/EDP_TX_D1N	MIPI_DSI_TX1_D1N/EDP_TX_D1N	MIPI_DSI_TX1_D1N/EDP_TX_D1N	1.8V	-
204	DSI_TX1_D1P/EDP_TX_D1P	MIPI_DSI_TX1_D1P/EDP_TX_D1P	MIPI_DSI_TX1_D1P/EDP_TX_D1P	1.8V	-
205	DSI_TX1_D0N/EDP_TX_D0N	MIPI_DSI_TX1_D0N/EDP_TX_D0N	MIPI_DSI_TX1_D0N/EDP_TX_D0N	1.8V	-
206	DSI_TX1_D0P/EDP_TX_D0P	MIPI_DSI_TX1_D0P/EDP_TX_D0P	MIPI_DSI_TX1_D0P/EDP_TX_D0P	1.8V	-
207	DSI_TX1_CLKN/EDP_TX_AUN	MIPI_DSI_TX1_CLKN/EDP_TX_AUN	MIPI_DSI_TX1_CLKN/EDP_TX_AUN	1.8V	-
208	DSI_TX1_CLKP/EDP_TX_AUP	MIPI_DSI_TX1_CLKP/EDP_TX_AUP	MIPI_DSI_TX1_CLKP/EDP_TX_AUP	1.8V	-

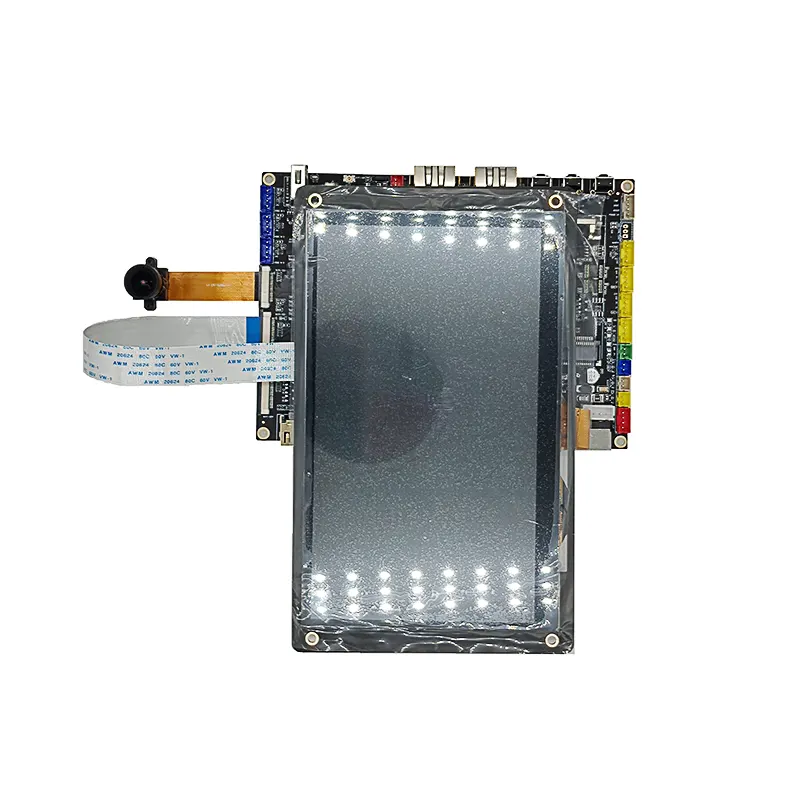

3 skyrius. Vystymo taryba

Dydis

Dydis yra 150 mm * 110 mm, 4 sluoksniai, 1,6 mm storio.

Sąsajos aprašymas

Sąsajos aprašymas
NE.	vardas
ã1ã	DC 12V įvestis / 4 kontaktų 2,54 mm 12 V įvestis
ã2ã	4G modulio SIM kortelės lizdas
ã3ã	TF kortelės lizdas
ã4ã	USB OTG
ã5ã	USB3.0 HOST
ã6ã	SATA duomenys
ã7ã	HDMI išvestis
ã8ã	MIPI LCD1
ã9ã	MIPI LCD0
ã10ã	MIPI kamera
ã11ã	USB2.0 * 3
ã12ã	A tipo USB2.0
ã13ã	WIFI / BT (AP6335)
ã14ã	RTC
ã15ã	ETH0
ã16ã	ETH1
ã17ã	Atnaujinti raktą
ã18ã	Atstatyti raktas
ã19ã	Maitinimo mygtukas
ã20ã	Raktai (4 kontaktai 2,0 mm)
ã21ã	CAN (3 kontaktai 2,0 mm)
ã22ã	Uart TTL (4 kontaktų 2,0 mm)
ã23ã	RS232 * 2 (4 kontaktai 2,0 mm)
ã24ã	RS485 (4 kontaktai 2,0 mm)
ã25ã	VENTILIATORIUS (2 kontaktų 2,0 mm)
ã26ã	MIC (2 kontaktai 2,0 mm)
ã27ã	HP (2 kontaktai 2,0 mm)
ã28ã	SPK (2 kontaktai 2,0 mm)
ã29ã	Maitinimo išvestis (4 kontaktų 2,0 mm)
ã30ã	Debug Uart (4 kontaktų 2,0 mm)
ã31ã	GPIO (2 * 10 kontaktų 2,0 mm)
ã32ã	4G modulio lizdas (PCIE prievadas)
ã33ã	RK3568 SOM

Plokštė naudoja 12 V nuolatinės srovės maitinimo šaltinį, kuris jungiamas per DC 12 V įvesties jungtį arba 4 kontaktų 2,54 mm 12 V įvesties jungtį.

Išsamią informaciją apie kitas sąsajas galima rasti schemoje ir kūrimo plokštės išdėstyme.

4 skyrius. Aparatūros projektavimas

Dizaino nuoroda

Paimkite TC-RK3568 plėtros valdybą kaip aparatinės įrangos platformą, galite kreiptis į maitinimo dizainą, USB dizainą, PCIE prievado dizainą, MIPI ekrano dizainą, garso dizainą, eterneto dizainą, kameros dizainą ir pan. Jie yra atviri klientams, gali kreiptis į mūsų laikiklio plokštės dizainą.

5 skyrius. Programinės įrangos projektavimas

TC-RK3568 kūrimo platforma palaiko Android11, Linux Buildroot, Ubuntu ir Debian System OS, šaltinio kodai yra atviri. Galite perskaityti tokias nuorodas kaip Thinkcore TC-RK3568 sistemos vartotojo vadovas.

Hot Tags: RK3568 Core Board, Gamintojai, Tiekėjai, Kinija, Pirkite, Didmeninė prekyba, Gamykla, Pagaminta Kinijoje, Kaina, kokybė, naujausia, pigu

Produkto žyma

Susijusi kategorija
