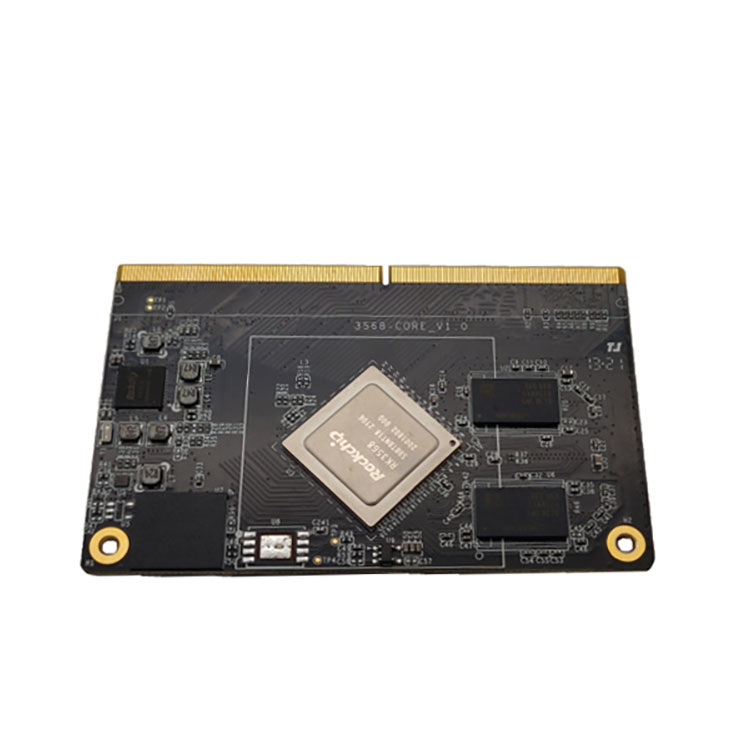

„Rockchip RK3568 AI Core Board for Gold Finger“ turi keturių branduolių 64 bitų „Cortex-A55“ procesorių RK3568. Plačiai naudojamas tokiuose scenarijuose kaip išmanusis NVR, debesų terminalai, daiktų interneto šliuzai, pramoninis valdymas, kraštinis skaičiavimas, priekiniai vartai, NAS, transporto priemonės centrinis valdymas ir kt .;

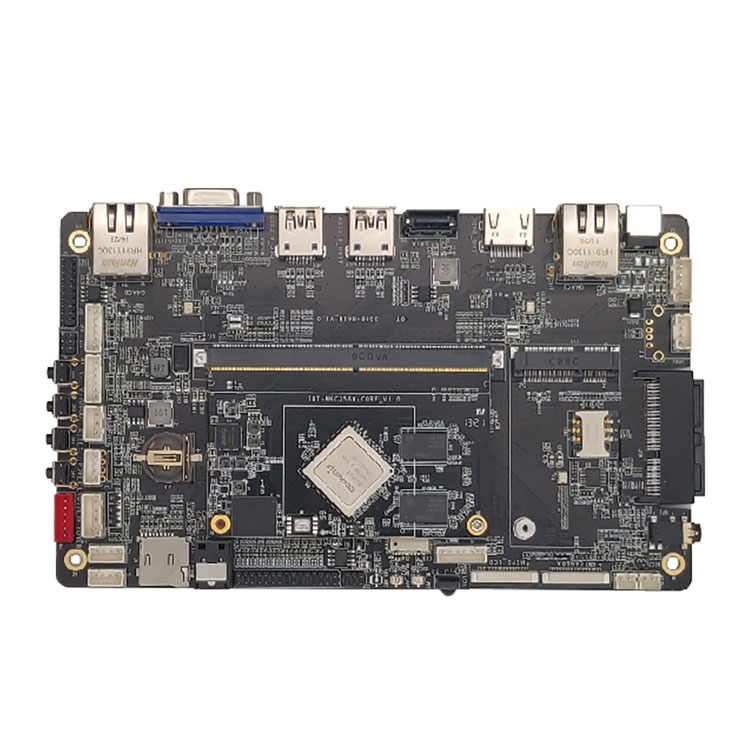

TC-RK3568 kūrimo platforma klientams suteikia pilną programinės įrangos kūrimo SDK, kūrimo dokumentus, pavyzdžius, techninius duomenis, kūrimo vadovėlius ir kitą pagalbinę medžiagą, o vartotojai gali juos pritaikyti savarankiškai.
Struktūriniai parametrai |
|
Išorė |
Aukso piršto forma |

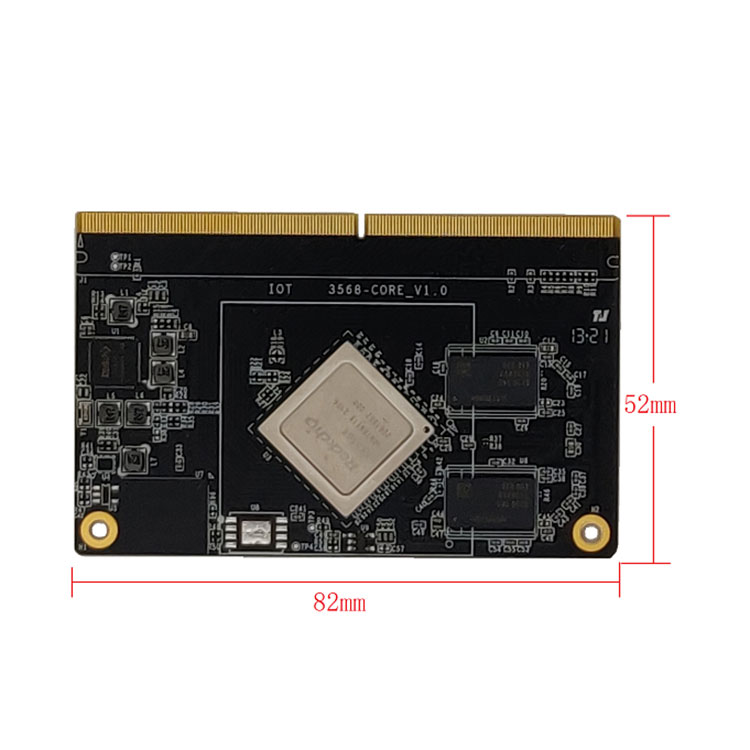

Pagrindinės plokštės dydis |
82 mm*52 mm*1,2 mm |
Kiekis |
314 PIN kodas |
Sluoksnis |
sluoksnis8 |
Veiklos parametras |
|
CPU |
„Rockchip RK3568“ Keturių branduolių 64 bitų ARM Cortex-A55, veikiantis 2,0 GHz dažniu |
GPU |
„ARM G52 2EE“ palaikymas „OpenGL ES 1.1/2.0/3.2“, „OpenCL 2.0“, „Vulkan 1.1“ Įterpta aukštos kokybės 2D pagreičio aparatūra |
NPU |
0.8 viršūnės, integruotas didelio našumo AI greitintuvas RKNN NPU, palaiko „TensorFlow“/TFLite/ONNX/Keras/PyTorch/ Kavinė ir kt. |
VPU |
Palaiko 4K 60 kadrų per sekundę H.265/H.264/VP9 vaizdo dekodavimą Palaiko 1080P 100 kadrų per sekundę H.265/H.264 vaizdo kodavimą Palaikykite 8M ISP, palaikykite HDR |
RAM |
2 GB/4 GB/8 GB DDR4 |
Atmintis |
8 GB/16 GB/32 GB/64 GB/128 GB emmc Palaiko SATA 3.0 x 1 (išplėskite 2,5 colio SSD/HDD) Palaikomas TF kortelės lizdas x1 (išplėsta TF kortelė) neprivaloma |
sistema |
„Android11.0“ „Linux“ „Ubuntu“
|
maitinimo šaltinis |
Įėjimo įtampa 5V, maksimali srovė 3A |
Techninės įrangos savybės |
|
ekranas |
1 × HDMI2.0, palaiko 4K@60 kadrų per sekundę išvestį 1 × MIPI DSI, palaiko 1920*1080@60 kadrų per sekundę išvestį 1 × LVDS DSI, palaiko 1920*1080@60 kadrų per sekundę išvestį 1 × eDP1.3, palaiko 2560x1600@60fps išvestį 1 × VGA, palaiko 1920*1080@60 kadrų per sekundę išvestį (pasirinkite vieną iš eDP ir VGA) Palaiko iki trijų ekranų su skirtinga ekrano išvestimi |
Garsas |
1 × HDMI garso išvestis 1 × garsiakalbis, garsiakalbio išvestis 1 × ausinių išvestis 1 × įvesties mikrofono garso įvestis |
Ethernet |
Palaiko dvigubą „Gigabit Ethernet“ (1000 Mbps) |
bevielis tinklas |
Palaikykite „Mini PCIe“, kad išplėstumėte 4G LTE Palaikykite „WiFi“, palaikykite BT4.1, dvigubą anteną |
Fotoaparatas |
Palaikykite MIPI-CSI kameros sąsają |
PCIE3.0 |
palaiko M2 sąsajos SSD, SATA, tinklo plokštės ir WIFI6 modulių išplėtimą |
Periferinė sąsaja |
USB3.0, USB 2.0, SDMMC, SPI, UART, I2C, I2S, SDIO, PWM, ADC, GPIO |
Elektros charakteristikos |
|
Sandėliavimo drėgmė |
10%~ 80% |
Laikymo temperatūra |
-30-80 laipsnių -20-60 laipsnių |
Darbinė temperatūra |
-20-60 laipsnių |
