„Rockchip TC-RK3399“ sistema modulyje („TC-RK3399 Core Board for Stamp Hole“)
1. TTC-RK3399 pagrindinė plokštė antspaudo angai įvesti
„Rockchip TC-RK3399“ sistema modulyje („TC-RK3399 Core Board for Stamp Hole“)
TC-3399 SOM integruotas ARM Mali-T860 MP4 grafikos apdorojimo įrenginys (GPU), jis palaiko „OpenGL ES1.1/2.0/3.0/3.1/“ GPU gali būti naudojamas kompiuterinėje vizijoje, tiriant mašiną, 4K 3D mašiną. Jis palaiko H.265 HEVC ir VP9, H.265 kodavimą ir 4K HDR. TC-3399 SOM išvedė dvigubą MIPI-CSI ir dvigubą ISP, PCIe, USB3.0, USB2.0, eDP, HDMI, TypeC, I2C, UART, SPI, I2S ir ADC. TC-3399 SOM, sukurtas su 2 GB/4 GB LPDDR4 ir 8 GB/16 GB/32 GB didelės spartos „eMMC“ saugykla, nepriklausoma energijos valdymo sistema, stiprios „Ethernet“ išplėtimo galimybės, turtingos ekrano sąsajos. Šis TC-3399 SOM gerai palaiko „Android 7.1“, „Linux“, „Debian“, „Ubuntu“ OS. O TC-3399 SOM paima suprojektuotą antspaudo skylę, kuri yra stipriai keičiama, daugiau nei 200 PIN ir 1,8 GHz. Jo PCB yra 8 sluoksnių panardinamas auksas. TC-3399 plėtros plokštę sudaro TC-3399 som ir nešiklio baordas.
„Thinkcore“ atvirojo kodo platformos pagrindinės plokštės ir kūrimo plokštės. „ThinkCore“ visas aparatinės ir programinės įrangos pritaikymo paslaugų kompleksas, pagrįstas „Rockchip socs“, palaiko kliento projektavimo procesą, nuo ankstyviausių kūrimo etapų iki sėkmingos masinės gamybos.
Lentų projektavimo paslaugos
Sukurti pritaikytą vežėjo lentą pagal klientų reikalavimus
Mūsų „SoM“ integravimas į galutinio vartotojo aparatūrą, siekiant sumažinti išlaidas ir sumažinti pėdsaką bei sutrumpinti kūrimo ciklą
Programinės įrangos kūrimo paslaugos
Programinė įranga, įrenginių tvarkyklės, BSP, tarpinė programinė įranga
Perkėlimas į skirtingas kūrimo aplinkas
Integracija į tikslinę platformą
Gamybos paslaugos
Komponentų pirkimas
Gamybos kiekis didėja
Individualizuotas ženklinimas
Užbaigti „iki rakto“ sprendimus
Įterptieji MTTP
Technologijos
„Žemo lygio OS:„ Android “ir„ Linux “, kad būtų sukurta„ Geniatech “aparatinė įranga
„Vairuotojo perkėlimas: pritaikytos aparatūros kūrimas - aparatūros, veikiančios OS lygiu
„Saugumas ir autentiškas įrankis: siekiant užtikrinti, kad aparatūra veiktų tinkamai
2. TTC-RK3399 pagrindinė plokštė antspaudo skylės parametrui (specifikacija)

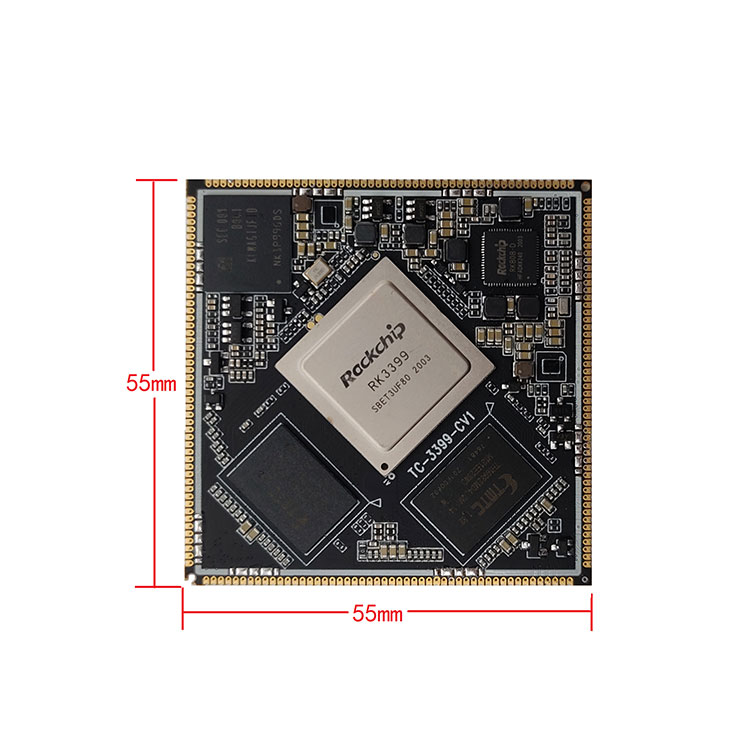

Struktūros parametras
|
Išvaizda
|
Antspaudo skylė
|
Dydis
|
55 mm*55 mm*1,0 mm
|
PIN žingsnis
|
1,1 mm
|
PIN kodas
|
200PIN
|
Sluoksnis
|
8 sluoksniai
|
Sistemos konfigūracija
|
CPU
|
„Rockchip“ RK3399 „Cortex“ A53 keturkampis 1.4 GHz+dvigubas A72
1,8 GHz
|
RAM
|
Standartinė versija LPDDR42GB, 4 GB
|
EMMC
|
4 GB/8 GB/16 GB/32 GB emmc pasirinktinai - numatytasis 16 GB
|
Maitinimo IC
|
RK808, palaikomas dinaminis dažnis
|
Grafikos ir vaizdo procesoriai
|
„Maoldulatio0nMP4“, keturių branduolių GPU grafikos ir vaizdo procesoriai „i-T86“ Palaiko „OpenGL ES 1.1/2.0/3.0/3.1/3.1,Openvg1.1“, „OpenCL,Directx11“ Palaiko 4K VP9 ir 4K 10 bitų H265/H.264 vaizdo dekodavimą, apie 60 kadrų per sekundę 1080P daugiaformatį vaizdo įrašą iššifruoti 1080P vaizdo įrašų dekodavimą, palaikyti H.264,VP8format
|
Sistemos OS
|
„Android 7.1“/„Ubuntu 16.04“/„Linux“/„Debian“
|
Sąsajos parametrai
|
Ekranas
|
Vaizdo išvesties sąsaja
- 1 x HDMI 2.0, iki 4K@60 kadrų per sekundę, palaikymas
HDCP 1.4/2.2
- 1 x DP 1.2 („EkranasPort“), iki 4K@60 kadrų per sekundę
Ekrano sąsaja Palaikomas dvigubas ekranas
-1 x dviejų kanalų MIPI-DSI iki
2560x1600@60 kadrų per sekundę
- 1 x eDP 1.3 (4 juostos su 10,8 Gbps)
|
Palieskite
|
Talpinis lietimas, USB ar nuoseklieji prievadai atsparus lietimui
|
Garsas
|
1 x HDMI 2.0 ir 1 x DP 1.2 („DispalyPort“),
garso išvestis
1 x SPDIF sąsaja garso išėjimui
3 x I2SïforŒ garso įvestis /išvestis, (I2S0 /I2S2
palaiko 8 kanalų įvestį/išvestį, I2S2 yra
HDMI/DP garso išvestis)
|
Ethernet
|
Integruokite „GMAC Ethernet“ valdiklį
Palaikymas apima „Realtek RTL8211E“
10/100/1000mbps Ethernet
|
Belaidis
|
Integruota SDIO sąsaja, galima išplėsti „WiFi“
& „Bluetooth“ kombinuotas modulis
|
Fotoaparatas
|
2 x MIPI-CSI kameros sąsaja, (įmontuota
Dvigubas ISP, ne daugiau kaip 13 Mpixel arba dual 8Mpixel)
1 x DVP kameros sąsaja, maks
5 megapikselių)
|
USB
|
2 x USB2.0 priegloba2 x USB3.0
|
Kiti
|
SDMMCã € I2Cã € I2Sã € SPIã € UARTã € ADCã € PWMã € GPIO
|
Elektros specifikacija
|
Įėjimo įtampa
|
Core3,3V/6A Pin51/Pin52ï
Kiti 2,8V ~ 3,3V/10mA Pin37
3.3V/150mA Pin42
|
Laikymo temperatūra
|
-30-80 “
|
Darbinė temperatūra
|
-20 ~ 70 laipsnių
|
3. TTC-RK3399 pagrindinė plokštė antspaudo skylės funkcijai ir pritaikymui
„Rockchip TC-RK3399“ sistema modulyje („TC-RK3399 Core Board“)
TC-3399 SOM ypatybės
- Dydis: 55 mm x 55 mm
- RK808 PMIC
- Palaikomos prekės ženklo „eMMC“ rūšys, numatytasis 8 GB eMMC, 16 GB/32 GB/64 GB neprivalomas
- LPDDR4, numatytasis 2 GB, 4 GB neprivalomas
- Palaikykite „Android 7.1“, „Linux“, „Ubuntu“, „Debian“ OS
- Turtingos sąsajos
Taikymo scenarijus
TC-RK3399 tinka klasterių serveriams, didelio našumo skaičiavimui/saugojimui, kompiuteriniam matymui, žaidimų įrangai, komercinei vaizdo įrangai, medicinos įrangai, pardavimo automatams, pramoniniams kompiuteriams ir kt.
4. TTC-RK3399 pagrindinė plokštė, skirta išsamioms antspaudo skylių detalėms

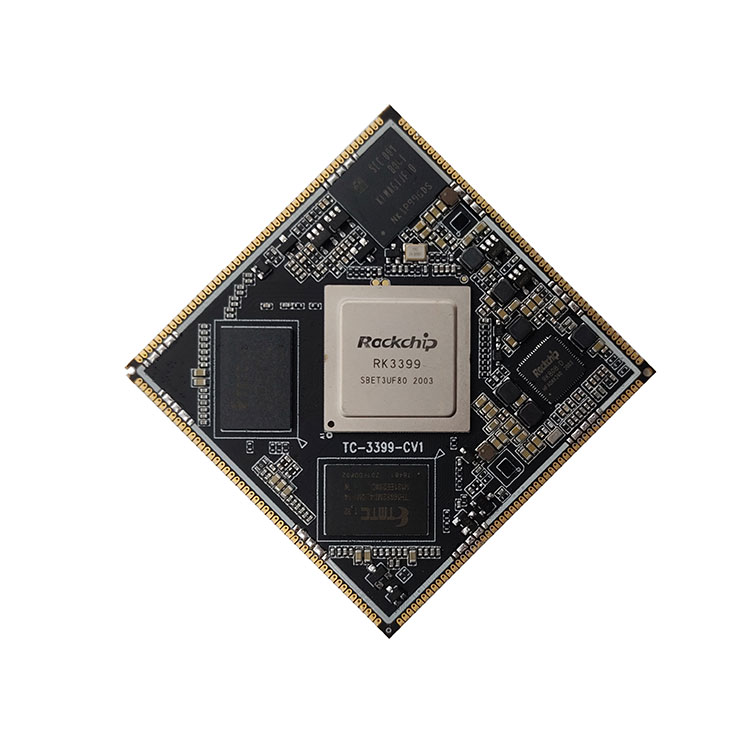

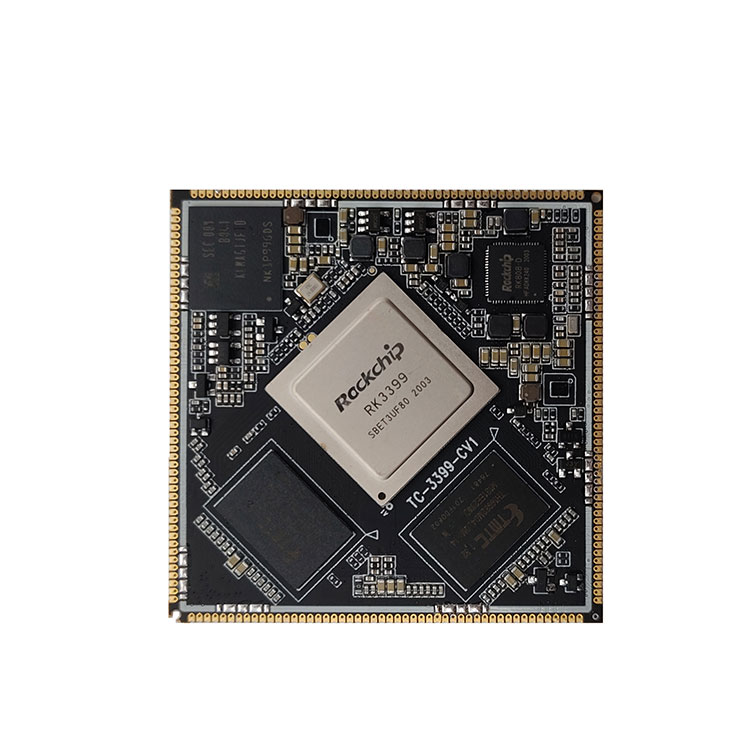

„Rockchip TC-RK3399“ sistema modulyje („TC-RK3399 Core Board“) Vaizdas iš priekio
„Rockchip TC-RK3399“ sistemos modulio („TC-RK3399 Core Board“) vaizdas iš galo
„Rockchip TC-RK3399“ sistema modulyje („TC-RK3399 Core Board“) Struktūros diagrama
Vystymosi tarybos išvaizda
Daugiau informacijos apie TC-3399 kūrimo plokštę rasite TC-3399 kūrime
lentos įvadas.
TC-RK3399 kūrimo lenta
5.TC-RK3399 pagrindinė plokštė antspaudo skylių kvalifikacijai gauti
Gamykla turi „Yamaha“ importuotas automatinio įdėjimo linijas, vokišką „Essa“ selektyvų bangų litavimą, lydmetalio pastos tikrinimą 3D-SPI, AOI, rentgeno spindulius, BGA perdirbimo stotį ir kitą įrangą, taip pat turi proceso eigą ir griežtą kokybės kontrolės valdymą. Užtikrinkite pagrindinės plokštės patikimumą ir stabilumą.
6. Pristatymas, pristatymas ir aptarnavimas
Mūsų įmonės šiuo metu paleistos ARM platformos apima RK (Rockchip) ir Allwinner sprendimus. RK sprendimai apima RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; „Allwinner“ sprendimai apima A64; gaminių formos apima pagrindines plokštes, kūrimo plokštes, pramoninio valdymo pagrindines plokštes, pramoninio valdymo integruotas plokštes ir užbaigtus produktus. Jis plačiai naudojamas komerciniame ekrane, reklamos mašinoje, pastatų stebėjime, transporto priemonių terminale, intelektualiame identifikavime, intelektualiame daiktų interneto terminale, AI, Aiot, pramonėje, finansuose, oro uoste, muitinėje, policijoje, ligoninėje, išmaniajame namuose, švietime, plataus vartojimo elektronikoje ir kt.
„Thinkcore“ atvirojo kodo platformos pagrindinės plokštės ir kūrimo plokštės. „ThinkCore“ visas aparatinės ir programinės įrangos pritaikymo paslaugų kompleksas, paremtas „Rockchip socs“, palaiko kliento projektavimo procesą, nuo ankstyviausių kūrimo etapų iki sėkmingos masinės gamybos.
Lentų projektavimo paslaugos
Sukurti pritaikytą vežėjo lentą pagal klientų reikalavimus
Mūsų „SoM“ integravimas į galutinio vartotojo aparatūrą, siekiant sumažinti išlaidas ir sumažinti pėdsaką bei sutrumpinti kūrimo ciklą
Programinės įrangos kūrimo paslaugos
Programinė įranga, įrenginių tvarkyklės, BSP, tarpinė programinė įranga
Perkėlimas į skirtingas kūrimo aplinkas
Integracija į tikslinę platformą
Gamybos paslaugos
Komponentų pirkimas
Gamybos kiekis didėja
Individualizuotas ženklinimas
Užbaigti „iki rakto“ sprendimus
Įterptieji MTTP
Technologijos
„Žemo lygio OS:„ Android “ir„ Linux “, kad būtų sukurta„ Geniatech “aparatinė įranga
„Vairuotojo perkėlimas: pritaikytos aparatūros kūrimas - aparatūros, veikiančios OS lygiu
„Saugumas ir autentiškas įrankis: siekiant užtikrinti, kad aparatūra veiktų tinkamai
Informacija apie programinę ir techninę įrangą
Pagrindinėje plokštėje pateikiamos schemos ir bitų skaičių diagramos, o kūrimo plokštės apatinėje plokštėje pateikiama aparatinės įrangos informacija, pvz., PCB šaltinio failai, programinės įrangos SDK paketo atviras šaltinis, vartotojo vadovai, vadovo dokumentai, derinimo pataisos ir kt.
7. DUK
1. Ar turite paramą? Kokia techninė pagalba yra?
„Thinkcore“ atsakymas: pateikiame pagrindinės plokštės kūrimo plokštės šaltinio kodą, schemą ir techninį vadovą.
Taip, techninė pagalba, galite užduoti klausimus el. Paštu arba forumuose.
Techninės pagalbos apimtis
1. Suprasti, kokie programinės ir techninės įrangos ištekliai pateikiami kūrimo lentoje
2. Kaip paleisti pateiktas testavimo programas ir pavyzdžius, kad kūrimo lenta veiktų normaliai
3. Kaip atsisiųsti ir užprogramuoti atnaujinimo sistemą
4. Nustatykite, ar yra gedimas. Šie klausimai nepatenka į techninės pagalbos sritį, pateikiamos tik techninės diskusijos
“. Kaip suprasti ir modifikuoti šaltinio kodą, savarankiškai išardyti ir imituoti plokštes
“. Kaip surinkti ir persodinti operacinę sistemą
⑶. Problemos, su kuriomis susiduria vartotojai, tobulindami save, tai yra, vartotojo pritaikymo problemos
Pastaba: „Tinkinimą“ mes apibrėžiame taip: Siekdami įgyvendinti savo poreikius, vartotojai patys projektuoja, gamina ar modifikuoja bet kokius programų kodus ir įrangą.
2. Ar galite priimti užsakymus?
Thinkcore atsakė:
Mūsų teikiamos paslaugos: 1. Sistemos pritaikymas; 2. Sistemos siuvimas; 3. Skatinti plėtrą; 4. Firmware atnaujinimas; 5. Techninės įrangos scheminis dizainas; 6. PCB išdėstymas; 7. Sistemos atnaujinimas; 8. Plėtros aplinkos statyba; 9. Programos derinimo metodas; 10. Bandymo metodas. 11. Daugiau pritaikytų paslaugų ““ ‰
3. Į kokias detales reikėtų atkreipti dėmesį naudojant „Android“ pagrindinę plokštę?
Bet kuris produktas po tam tikro naudojimo turės tam tikrų mažų problemų. Žinoma, „Android“ pagrindinė plokštė nėra išimtis, tačiau jei ją tinkamai prižiūrite ir naudojate, atkreipkite dėmesį į detales ir daugelį problemų galima išspręsti. Paprastai atkreipkite dėmesį į smulkmenas, galite atnešti daug patogumo! Tikiu, kad tikrai norėsite pabandyti. .
Visų pirma, naudojant „Android“ pagrindinę plokštę, reikia atkreipti dėmesį į įtampos diapazoną, kurį gali priimti kiekviena sąsaja. Tuo pačiu metu įsitikinkite, kad jungtis atitinka teigiamas ir neigiamas kryptis.
Antra, labai svarbi „Android“ pagrindinės plokštės vieta ir transportavimas. Jis turi būti dedamas į sausą, mažai drėgną aplinką. Tuo pačiu metu būtina atkreipti dėmesį į antistatines priemones. Tokiu būdu „Android“ pagrindinė plokštė nebus pažeista. Taip galima išvengti „Android“ pagrindinės plokštės korozijos dėl didelės drėgmės.
Trečia, vidinės „Android“ pagrindinės plokštės dalys yra palyginti trapios, o stiprus plakimas ar spaudimas gali pažeisti vidinius „Android“ pagrindinės plokštės komponentus arba sulenkti PCB. ir taip. Stenkitės, kad naudojimo metu „Android“ pagrindinė plokštė nebūtų nukentėjusi nuo kietų daiktų
4. Kiek tipų paketų paprastai galima įsigyti įterptosiose ARM plokštėse?
Įterpta pagrindinė plokštė ARM yra elektroninė pagrindinė plokštė, kuri supakuoja ir apima pagrindines kompiuterio ar planšetinio kompiuterio funkcijas. Daugelyje ARM įterptųjų pagrindinių plokščių yra integruotas procesorius, atminties įrenginiai ir kaiščiai, kurie per kaiščius yra prijungti prie atraminės plokštės, kad būtų sukurtas sistemos lustas tam tikrame lauke. Žmonės dažnai tokią sistemą vadina vieno lusto mikrokompiuteriu, tačiau ji turėtų būti tiksliau vadinama įterpta kūrimo platforma.
Kadangi pagrindinėje plokštėje yra integruotos bendros pagrindinės funkcijos, ji yra tokia universali, kad pagrindinė plokštė gali pritaikyti įvairias pagrindines plokštes, o tai labai pagerina pagrindinės plokštės kūrimo efektyvumą. Kadangi ARM įterpta pagrindinė plokštė yra atskirta kaip nepriklausomas modulis, ji taip pat sumažina kūrimo sunkumus, padidina sistemos patikimumą, stabilumą ir priežiūrą, pagreitina laiką iki patekimo į rinką, profesionalias technines paslaugas ir optimizuoja produkto kainą. Lankstumo praradimas.
Trys pagrindinės ARM pagrindinės plokštės savybės yra: mažos energijos sąnaudos ir stiprios funkcijos, 16 bitų/32 bitų/64 bitų dvigubas instrukcijų rinkinys ir daugybė partnerių. Mažas dydis, mažas energijos suvartojimas, maža kaina, didelis našumas; palaikykite dvigubą „Thumb“ (16 bitų)/ARM (32 bitų) instrukcijų rinkinį, suderinamą su 8 bitų/16 bitų įrenginiais; naudojamas didelis registrų skaičius, o komandų vykdymo greitis yra greitesnis; Dauguma duomenų operacijų atliekamos registruose; adresavimo režimas yra lankstus ir paprastas, o vykdymo efektyvumas yra didelis; instrukcijos ilgis yra fiksuotas.
„Si NuclearTechnologijos“ AMR serijos įterptosios pagrindinės plokštės produktai gerai išnaudoja šiuos ARM platformos pranašumus. Komponentai CPU procesorius yra svarbiausia pagrindinės plokštės dalis, kurią sudaro aritmetinis blokas ir valdiklis. Jei RK3399 pagrindinė plokštė palygina kompiuterį su žmogumi, tada procesorius yra jo širdis, ir iš to matyti jo svarbus vaidmuo. Nesvarbu, koks procesorius, jo vidinę struktūrą galima suskirstyti į tris dalis: valdymo bloką, loginį bloką ir saugojimo bloką.
Šios trys dalys derinamos tarpusavyje, kad būtų galima analizuoti, spręsti, apskaičiuoti ir valdyti įvairių kompiuterio dalių koordinuotą darbą.
Atmintis Atmintis yra komponentas, naudojamas programoms ir duomenims saugoti. Kompiuteriui tik turint atmintį jis gali turėti atminties funkciją, užtikrinančią normalų veikimą. Yra daug saugyklų tipų, kuriuos pagal paskirtį galima suskirstyti į pagrindines ir pagalbines. Pagrindinė saugykla taip pat vadinama vidine saugykla (vadinama atmintimi), o pagalbinė saugykla taip pat vadinama išorine saugykla (vadinama išorine saugykla). Išorinė saugykla paprastai yra magnetinė laikmena arba optiniai diskai, tokie kaip standieji diskai, diskeliai, juostos, kompaktiniai diskai ir kt., Kurie gali saugoti informaciją ilgą laiką ir nesiremia elektros energija informacijos saugojimui, o tai lemia mechaniniai komponentai. greitis yra daug lėtesnis nei procesoriaus.
Atmintis reiškia atminties komponentą pagrindinėje plokštėje. Tai komponentas, su kuriuo CPU tiesiogiai bendrauja ir naudoja jį duomenims saugoti. Jame saugomi šiuo metu naudojami (tai yra vykdomi) duomenys ir programos. Jo fizinė esmė yra viena ar kelios grupės. Integruotas grandynas su duomenų įvesties ir išvesties bei duomenų saugojimo funkcijomis. Atmintis naudojama tik programoms ir duomenims laikinai saugoti. Išjungus maitinimą arba nutrūkus elektros tiekimui, jame esančios programos ir duomenys bus prarasti.
Yra trys pagrindinės plokštės ir apatinės plokštės sujungimo galimybės: plokštės-plokštės jungtis, auksinis pirštas ir antspaudo anga. Jei priimamas sprendimas tarp plokščių ir plokščių jungčių, pranašumas yra toks: lengvas prijungimas ir atjungimas. Tačiau yra šie trūkumai: 1. Prastos seisminės charakteristikos. Plokštės-plokštės jungtis lengvai atlaisvinama vibracijos būdu, o tai apribos pagrindinės plokštės pritaikymą automobilių gaminiuose. Norint pritvirtinti pagrindinę plokštę, galima naudoti tokius metodus kaip klijų išpilstymas, prisukimas, varinės vielos litavimas, plastikinių spaustukų montavimas ir apsauginio dangtelio užlenkimas. Tačiau kiekvienas iš jų atskleis daugybę trūkumų masinės gamybos metu, todėl padidės defektų lygis.
2. Negalima naudoti ploniems ir lengviems gaminiams. Atstumas tarp šerdies plokštės ir apatinės plokštės taip pat padidėjo iki mažiausiai 5 mm, todėl tokios šerdies plokštės negalima naudoti ploniems ir lengviems gaminiams kurti.
3. Tikėtina, kad naudojant papildinį bus pažeista vidinė PCBA. Pagrindinės plokštės plotas yra labai didelis. Ištraukdami pagrindinę plokštę, pirmiausia turime pakelti vieną pusę jėga, o tada ištraukti kitą pusę. Šiame procese pagrindinės plokštės PCB deformacija yra neišvengiama, o tai gali sukelti suvirinimą. Vidiniai sužalojimai, tokie kaip taškinis įtrūkimas. Įtrūkusios lydmetalio jungtys per trumpą laiką nesukels problemų, tačiau ilgą laiką jas naudojant vibracija, oksidacija ir kitos priežastys gali palaipsniui prastai susisiekti, susidaryti atvira grandinė ir sukelti sistemos gedimą.
4. Pleistro masinės gamybos defektas yra didelis. Plokštės-plokštės jungtys su šimtais kaiščių yra labai ilgos, o tarp jungties ir PCB bus kaupiamos mažos klaidos. Masinio gamybos metu pakartotinio litavimo etape tarp PCB ir jungties susidaro vidinis įtempis, o šis vidinis įtempis kartais traukia ir deformuoja PCB.
5. Sunkumai bandant masinės gamybos metu. Net jei naudojama 0,8 mm žingsnio plokštės-plokštės jungtis, vis tiek neįmanoma tiesiogiai susisiekti su jungtimi antpirščiu, o tai apsunkina bandymo įrenginio dizainą ir gamybą. Nors nėra neįveikiamų sunkumų, visi sunkumai ilgainiui pasireikš kaip išlaidų padidėjimas, o vilna turi būti iš avių.
Jei priimtas aukso piršto sprendimas, privalumai yra šie: 1. Labai patogu prijungti ir atjungti. 2. Auksinių pirštų technologijos kaina yra labai maža masinėje gamyboje.
Trūkumai yra šie: 1. Kadangi aukso piršto dalis turi būti galvanizuota auksu, aukso piršto proceso kaina yra labai brangi, kai produkcija yra maža. Pigios PCB gamyklos gamybos procesas nėra pakankamai geras. Su plokštėmis yra daug problemų, todėl negalima garantuoti produkto kokybės. 2. Jis negali būti naudojamas ploniems ir lengviems gaminiams, pvz., Plokščių ir plokščių jungtims. 3. Apatinei plokštei reikia aukštos kokybės nešiojamojo kompiuterio grafikos plokštės lizdo, o tai padidina produkto kainą.
Jei patvirtinama antspaudo skylių schema, trūkumai yra šie: 1. Sunku išardyti. 2. Pagrindinės plokštės plotas yra per didelis, o po pakartotinio litavimo yra deformacijos pavojus, todėl gali prireikti rankinio litavimo prie apatinės plokštės. Visų pirmųjų dviejų schemų trūkumų nebėra.
5. Ar pasakysite man pagrindinės plokštės pristatymo laiką?
„Thinkcore“ atsakė: mažos partijos pavyzdžių užsakymai, jei yra atsargų, mokėjimas bus išsiųstas per tris dienas. Įprastomis aplinkybėmis dideli užsakymų kiekiai arba individualūs užsakymai gali būti išsiųsti per 35 dienas
Hot Tags: TC-RK3399 šerdies plokštė antspaudo angai, gamintojai, tiekėjai, Kinija, pirkti, didmeninė prekyba, gamykla, pagaminta Kinijoje, kaina, kokybė, naujausias, pigus
