RV1126 IP kameros modulio plokštė Sony IMX415 335 307 PCB plokštė
  • RV1126 IP kameros modulio plokštė Sony IMX415 335 307 PCB plokštėRV1126 IP kameros modulio plokštė Sony IMX415 335 307 PCB plokštė
  • RV1126 IP kameros modulio plokštė Sony IMX415 335 307 PCB plokštėRV1126 IP kameros modulio plokštė Sony IMX415 335 307 PCB plokštė
  • RV1126 IP kameros modulio plokštė Sony IMX415 335 307 PCB plokštėRV1126 IP kameros modulio plokštė Sony IMX415 335 307 PCB plokštė
  • RV1126 IP kameros modulio plokštė Sony IMX415 335 307 PCB plokštėRV1126 IP kameros modulio plokštė Sony IMX415 335 307 PCB plokštė

RV1126 IP kameros modulio plokštė Sony IMX415 335 307 PCB plokštė

RV1126 IP kameros modulio plokštė „Sony IMX415 335 307“ PCB plokštė: „Rockchip Thinkcore TC-RV1126“ IPC 50 plokštė, kurios dydis yra 50 mm * 50 mm, aprūpinta aukštos kokybės kokybiško laido AI regėjimo procesoriumi „Rockchip RV1126“.
„IPC 50 Baord“ gali dirbti su daugybe fotoaparato jutiklių, kai numatytasis palaikymas yra IMX307, IMX327, IMX335, IMX415, IMX334.

Siųsti užklausą

Prekės aprašymas

„„Rockchip RV1126““ IP kameros 50 plokštė

1.RV1126 IP kameros modulio plokštė „Sony IMX415 335 307 PCB Board“ Įvadas
„„Rockchip RV1126““ IP kamera 50 lenta „Thinkcore TC-RV1126 IPC 50 Board“, kurios dydis yra 50 mm * 50 mm, aprūpintas aukštos kokybės aukštos kokybės dirbtinio intelekto vizualiniu procesoriumi „„Rockchip RV1126““.

Mažo suvartojimo AI vizijos procesorius RV1126, su 14 nm litografijos procesu ir kokybišku 32 bitų ARM Cortex-A7 architektūra, integruoja NEON ir FPU-dažnis yra iki 1,5 GHz. Jis palaiko „FastBoot“, „TrustZone“ technologiją ir kelis šifravimo variklius. Jis palaiko ISP2.0.

„„„Rockchip RV1126““ IP kameros 50 plokštė“ sukurta su 1 GB ddr ir 8 GB „eMMC“ blykste. Įrengtos turtingos sąsajos, tokios kaip MIPI CSI, MIPI DSI, Ethernet, USB priegloba, UART, RS485, I2C, POE, TF kortelių lizdas, garso įrašai, susitikimų poreikiai daugiau naudojimo scenarijų.

„RV1126 IPC 50 Baord“ gali dirbti su daugybe fotoaparatų jutiklių, kai numatytasis palaikymas yra IMX307, IMX327, IMX335, IMX415, IMX334.
„Thinkcore“ atvirojo kodo platformos pagrindinės plokštės ir kūrimo plokštės. „ThinkCore“ visas aparatinės ir programinės įrangos pritaikymo paslaugų kompleksas, paremtas „Rockchip socs“, palaiko kliento projektavimo procesą, nuo ankstyviausių kūrimo etapų iki sėkmingos masinės gamybos.

Lentų projektavimo paslaugos
Sukurti pritaikytą vežėjo lentą pagal klientų reikalavimus
Mūsų „SoM“ integravimas į galutinio vartotojo aparatūrą, siekiant sumažinti išlaidas ir sumažinti pėdsaką bei sutrumpinti kūrimo ciklą

Programinės įrangos kūrimo paslaugos
Programinė įranga, įrenginių tvarkyklės, BSP, tarpinė programinė įranga
Perkėlimas į skirtingas kūrimo aplinkas
Integracija į tikslinę platformą

Gamybos paslaugos
Komponentų pirkimas
Gamybos kiekis didėja
Individualizuotas ženklinimas
Užbaigti „iki rakto“ sprendimus

Įterptieji MTTP
Technologijos
„Žemo lygio OS:„ Android “ir„ Linux “, kad būtų sukurta„ Geniatech “aparatinė įranga
„Vairuotojo perkėlimas: pritaikytos aparatūros kūrimas - aparatūros, veikiančios OS lygiu
„Saugumas ir autentiškas įrankis: siekiant užtikrinti, kad aparatūra veiktų tinkamai

2.RV1126 IP kameros modulio plokštė „Sony IMX415 335 307 PCB Board“ parametras (specifikacija)


3. RV1126 IP kameros modulio plokštė „Sony IMX415 335 307 PCB Board“ funkcija ir taikymas
„„„Rockchip RV1126““ IP kameros 50 plokštė“ turi šias charakteristikas:
Įrengtas keturių branduolių, mažos galios, didelio našumo AI regėjimo procesorius RV1126, įmontuotas NPU, kurio skaičiavimo galia 2,0 topų;
Naudojant daugiapakopį triukšmo mažinimą, 3 kadrų HDR technologiją, palaikant 4K H.264/[email protected] ir daugiakanalį vaizdo kodavimo ir dekodavimo galimybes;

SOC

„Rockchip RV1126“

RAM

DDR3 ¼ 32 bitų 1 GB

ROM

8 GB eMMC

NPU

1.5 TOPS Palaikomas RKNN, palaiko INT8/ INT16. Jis turi didelį tinklo modelio suderinamumą, gali realizuoti konversiją

dažniausiai naudojamų AI sistemos modelių, pvz .:

Tensor Flow/MXNet/PyTorch/Caffe/...

Jutiklis

2 grupės MIPI CSI (arba LVDS/sub-LVDS). Palaiko 14M ISP 2.0 su 3 kadrų HDR (linijinis/kadrų pagrindu/DCG)



CSI

„4lane MIPI CSI“ palaiko [email protected] kadrų per sekundę

Ethernet

Ethernet 10/100/1000 Mbps palaiko MDIX funkciją

USB

OTG*1,USB priegloba*1

MIC

Palaiko MIC

Šviesos sensorius

pasirinktina ISP naktinio jutimo funkcija

Lengvas įdaras

Palaiko baltą šviesą/IR infraraudonąją šviesą

RAKTAS

Atstatymo raktas

Derinimas

Derinkite „TTL 3pin“ ir USB otg

RTC

Palaiko RTC, su RTC baterija

SPK

3W tipo D PA

BEVIELIS INTERNETAS

IEEE 802.11b/g/n

GPIO

Keletas GPIO

Jutiklio atitikimas

IMX307/327,IMX335,IMX415,IMX334,GC2053,SC200AI,GC2093

Programos

išmanusis saugumas, išmanioji IP kamera, veido atpažinimas, gestų atpažinimas


Taikymo scenarijus
„„Rockchip RV1126““ yra plačiai naudojamas veidų atpažinimo, gestų atpažinimo, prieigos prie vartų kontrolės, išmaniosios apsaugos, išmaniosios IP kameros, išmaniųjų durų skambučių/akies skylių, savitarnos terminalų, išmaniųjų finansų, išmaniosios statybos, išmaniųjų kelionių ir kitose pramonės šakose. Kai „TC-RV1126 IP Camera 50 Board“ labai tinka išmaniajam saugumui, išmaniajai IP kamerai, veido atpažinimui ir gestų atpažinimui.



4.RV1126 IP kameros modulio plokštė „Sony IMX415 335 307 PCB Board“ informacija

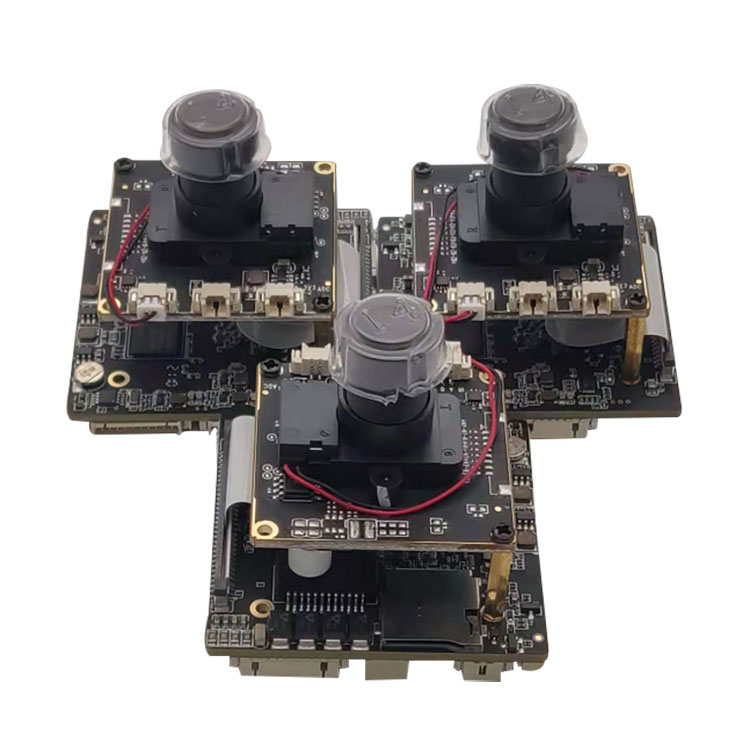

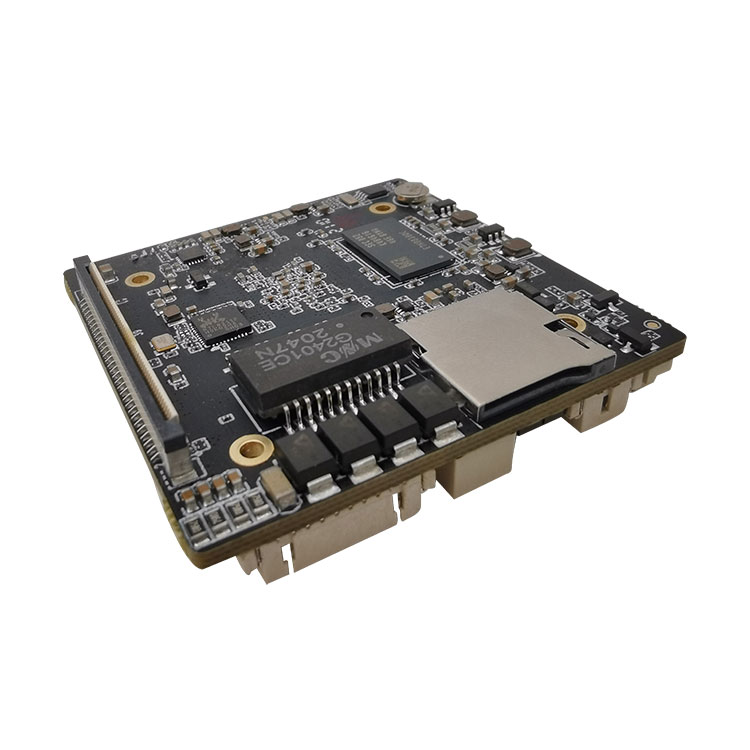

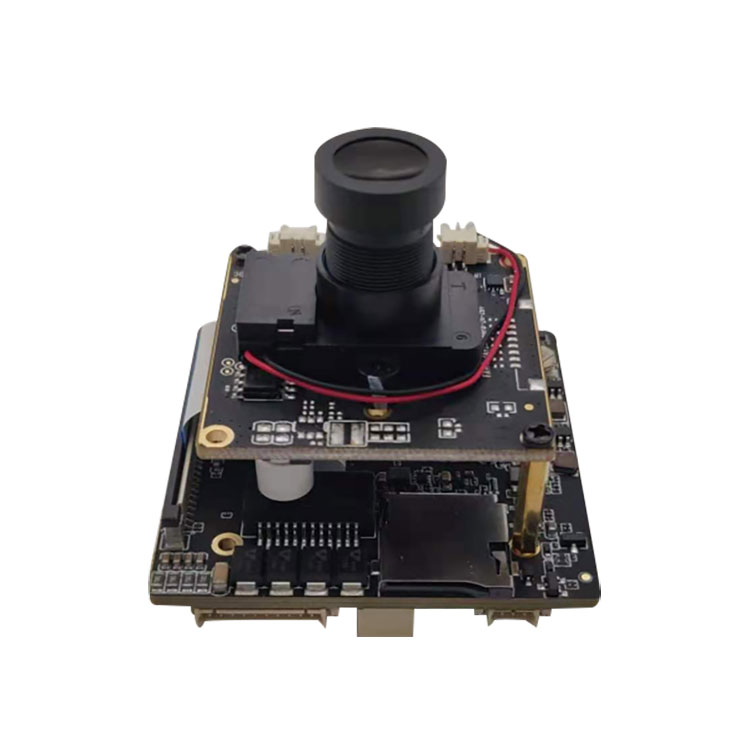

TC-RV1126 IP kamera 50 Lentelė antspaudo angai Vaizdas iš priekio



TC-RV1126 AI šerdies plokštė antspaudo angai




EthernetMDI0+, MDI0-, MDI1+, MDI1-, MDI2+, MDI2-, MDI3+, MDI3-, LED1, LED2

Estafetės išjungiamos viešai

OTG USB, DP, 5V

USB priegloba, DM, 5V

Šviesos užpildymas balta+, balta-, IR+, IR-, 5V, GND, šviesos jutiklis ADC,3V3

RTC maitinimas: GND, 3V3

Uart I2Cï5š5V, I2C5_SDA, UART0_TX, UART0_RX, UART0_CTSN,

UART0_RTSN, UART4_RX, UART4_TX, I2C5_SCL, GND

Garso išvestis+, garso išvestis, LINE_OUTP, GND, MICP, Reset, Factory, 3V3

Derinti GND, TX, RX

Antena BEVIELIS INTERNETAS antenos lizdas (BEVIELIS INTERNETASïRTL8189)

12 V maitinimas 12 V, 12 V+

POE: patikrinkite schematiškai

„MIPI CSI X 2 SPI 12V“ patikrinkite schematiškai

TF: TF lizdas

Pastabos Norėdami sužinoti daugiau apie šias sąsajas, patikrinkite schematišką dizainą.


1.1 IPC 50 valdybos išvaizda



5.RV1126 IP kameros modulio plokštė „Sony IMX415 335 307 PCB Board“ kvalifikacija
Gamykla turi „Yamaha“ importuotas automatinio įdėjimo linijas, vokišką „Essa“ selektyvų bangų litavimą, lydmetalio pastos tikrinimą 3D-SPI, AOI, rentgeno spindulius, BGA perdirbimo stotį ir kitą įrangą, taip pat turi proceso eigą ir griežtą kokybės kontrolės valdymą. Užtikrinkite pagrindinės plokštės patikimumą ir stabilumą.



6. Pristatymas, pristatymas ir aptarnavimas
Mūsų įmonės šiuo metu paleistos ARM platformos apima RK (Rockchip) ir Allwinner sprendimus. RK sprendimai apima RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; „Allwinner“ sprendimai apima A64; gaminių formos apima pagrindines plokštes, kūrimo plokštes, pramoninio valdymo pagrindines plokštes, pramoninio valdymo integruotas plokštes ir užbaigtus produktus. Jis plačiai naudojamas komerciniame ekrane, reklamos mašinoje, pastatų stebėjime, transporto priemonių terminale, intelektualiame identifikavime, intelektualiame daiktų interneto terminale, AI, Aiot, pramonėje, finansuose, oro uoste, muitinėje, policijoje, ligoninėje, išmaniajame namuose, švietime, plataus vartojimo elektronikoje ir kt.
„Thinkcore“ atvirojo kodo platformos pagrindinės plokštės ir kūrimo plokštės. „ThinkCore“ visas aparatinės ir programinės įrangos pritaikymo paslaugų kompleksas, paremtas „Rockchip socs“, palaiko kliento projektavimo procesą, nuo ankstyviausių kūrimo etapų iki sėkmingos masinės gamybos.

Lentų projektavimo paslaugos
Sukurti pritaikytą vežėjo lentą pagal klientų reikalavimus
Mūsų „SoM“ integravimas į galutinio vartotojo aparatūrą, siekiant sumažinti išlaidas ir sumažinti pėdsaką bei sutrumpinti kūrimo ciklą

Programinės įrangos kūrimo paslaugos
Programinė įranga, įrenginių tvarkyklės, BSP, tarpinė programinė įranga
Perkėlimas į skirtingas kūrimo aplinkas
Integracija į tikslinę platformą

Gamybos paslaugos
Komponentų pirkimas
Gamybos kiekis didėja
Individualizuotas ženklinimas
Užbaigti „iki rakto“ sprendimus

Įterptieji MTTP
Technologijos
„Žemo lygio OS:„ Android “ir„ Linux “, kad būtų sukurta„ Geniatech “aparatinė įranga
„Vairuotojo perkėlimas: pritaikytos aparatūros kūrimas - aparatūros, veikiančios OS lygiu
„Saugumas ir autentiškas įrankis: siekiant užtikrinti, kad aparatūra veiktų tinkamai

Informacija apie programinę ir techninę įrangą
Pagrindinėje plokštėje pateikiamos schemos ir bitų skaičių diagramos, o kūrimo plokštės apatinėje plokštėje pateikiama aparatinės įrangos informacija, pvz., PCB šaltinio failai, programinės įrangos SDK paketo atviras šaltinis, vartotojo vadovai, vadovo dokumentai, derinimo pataisos ir kt.

7. DUK
1. Ar turite paramą? Kokia techninė pagalba yra?
„Thinkcore“ atsakymas: pateikiame pagrindinės plokštės kūrimo plokštės šaltinio kodą, schemą ir techninį vadovą.
Taip, techninė pagalba, galite užduoti klausimus el. Paštu arba forumuose.

Techninės pagalbos apimtis
1. Suprasti, kokie programinės ir techninės įrangos ištekliai pateikiami kūrimo lentoje
2. Kaip paleisti pateiktas testavimo programas ir pavyzdžius, kad kūrimo lenta veiktų normaliai
3. Kaip atsisiųsti ir užprogramuoti atnaujinimo sistemą
4. Nustatykite, ar yra gedimas. Šie klausimai nepatenka į techninės pagalbos sritį, pateikiamos tik techninės diskusijos
“. Kaip suprasti ir modifikuoti šaltinio kodą, savarankiškai išardyti ir imituoti plokštes
“. Kaip surinkti ir persodinti operacinę sistemą
⑶. Problemos, su kuriomis susiduria vartotojai, tobulindami save, tai yra, vartotojo pritaikymo problemos
Pastaba: „Tinkinimą“ mes apibrėžiame taip: Siekdami įgyvendinti savo poreikius, vartotojai patys projektuoja, gamina ar modifikuoja bet kokius programų kodus ir įrangą.

2. Ar galite priimti užsakymus?
Thinkcore atsakė:
Mūsų teikiamos paslaugos: 1. Sistemos pritaikymas; 2. Sistemos siuvimas; 3. Skatinti plėtrą; 4. Firmware atnaujinimas; 5. Techninės įrangos scheminis dizainas; 6. PCB išdėstymas; 7. Sistemos atnaujinimas; 8. Plėtros aplinkos statyba; 9. Programos derinimo metodas; 10. Bandymo metodas. 11. Daugiau pritaikytų paslaugų ““ ‰

3. Į kokias detales reikėtų atkreipti dėmesį naudojant „Android“ pagrindinę plokštę?
Bet kuris produktas po tam tikro naudojimo turės tam tikrų mažų problemų. Žinoma, „Android“ pagrindinė plokštė nėra išimtis, tačiau jei ją tinkamai prižiūrite ir naudojate, atkreipkite dėmesį į detales ir daugelį problemų galima išspręsti. Paprastai atkreipkite dėmesį į smulkmenas, galite atnešti daug patogumo! Tikiu, kad tikrai norėsite pabandyti. .

Visų pirma, naudojant „Android“ pagrindinę plokštę, reikia atkreipti dėmesį į įtampos diapazoną, kurį gali priimti kiekviena sąsaja. Tuo pačiu metu įsitikinkite, kad jungtis atitinka teigiamas ir neigiamas kryptis.

Antra, labai svarbi „Android“ pagrindinės plokštės vieta ir transportavimas. Jis turi būti dedamas į sausą, mažai drėgną aplinką. Tuo pačiu metu būtina atkreipti dėmesį į antistatines priemones. Tokiu būdu „Android“ pagrindinė plokštė nebus pažeista. Taip galima išvengti „Android“ pagrindinės plokštės korozijos dėl didelės drėgmės.


Trečia, vidinės „Android“ pagrindinės plokštės dalys yra palyginti trapios, o stiprus plakimas ar spaudimas gali pažeisti vidinius „Android“ pagrindinės plokštės komponentus arba sulenkti PCB. ir taip. Stenkitės, kad naudojimo metu „Android“ pagrindinė plokštė nebūtų nukentėjusi nuo kietų daiktų

4. Kiek tipų paketų paprastai galima įsigyti įterptosiose ARM plokštėse?
Įterpta pagrindinė plokštė ARM yra elektroninė pagrindinė plokštė, kuri supakuoja ir apima pagrindines kompiuterio ar planšetinio kompiuterio funkcijas. Daugelyje ARM įterptųjų pagrindinių plokščių yra integruotas procesorius, atminties įrenginiai ir kaiščiai, kurie per kaiščius yra prijungti prie atraminės plokštės, kad būtų sukurtas sistemos lustas tam tikrame lauke. Žmonės dažnai tokią sistemą vadina vieno lusto mikrokompiuteriu, tačiau ji turėtų būti tiksliau vadinama įterpta kūrimo platforma.

Kadangi pagrindinėje plokštėje yra integruotos bendros pagrindinės funkcijos, ji yra tokia universali, kad pagrindinė plokštė gali pritaikyti įvairias pagrindines plokštes, o tai labai pagerina pagrindinės plokštės kūrimo efektyvumą. Kadangi ARM įterpta pagrindinė plokštė yra atskirta kaip nepriklausomas modulis, ji taip pat sumažina kūrimo sunkumus, padidina sistemos patikimumą, stabilumą ir priežiūrą, pagreitina laiką iki patekimo į rinką, profesionalias technines paslaugas ir optimizuoja produkto kainą. Lankstumo praradimas.

Trys pagrindinės ARM pagrindinės plokštės savybės yra: mažos energijos sąnaudos ir stiprios funkcijos, 16 bitų/32 bitų/64 bitų dvigubas instrukcijų rinkinys ir daugybė partnerių. Mažas dydis, mažas energijos suvartojimas, maža kaina, didelis našumas; palaikykite dvigubą „Thumb“ (16 bitų)/ARM (32 bitų) instrukcijų rinkinį, suderinamą su 8 bitų/16 bitų įrenginiais; naudojamas didelis registrų skaičius, o komandų vykdymo greitis yra greitesnis; Dauguma duomenų operacijų atliekamos registruose; adresavimo režimas yra lankstus ir paprastas, o vykdymo efektyvumas yra didelis; instrukcijos ilgis yra fiksuotas.

„Si NuclearTechnologijos“ AMR serijos įterptosios pagrindinės plokštės produktai gerai išnaudoja šiuos ARM platformos pranašumus. Komponentai CPU procesorius yra svarbiausia pagrindinės plokštės dalis, kurią sudaro aritmetinis blokas ir valdiklis. Jei RK3399 pagrindinė plokštė palygina kompiuterį su žmogumi, tada procesorius yra jo širdis, ir iš to matyti jo svarbus vaidmuo. Nesvarbu, koks procesorius, jo vidinę struktūrą galima suskirstyti į tris dalis: valdymo bloką, loginį bloką ir saugojimo bloką.

Šios trys dalys derinamos tarpusavyje, kad būtų galima analizuoti, spręsti, apskaičiuoti ir valdyti įvairių kompiuterio dalių koordinuotą darbą.

Atmintis Atmintis yra komponentas, naudojamas programoms ir duomenims saugoti. Kompiuteriui tik turint atmintį jis gali turėti atminties funkciją, užtikrinančią normalų veikimą. Yra daug saugyklų tipų, kuriuos pagal paskirtį galima suskirstyti į pagrindines ir pagalbines. Pagrindinė saugykla taip pat vadinama vidine saugykla (vadinama atmintimi), o pagalbinė saugykla taip pat vadinama išorine saugykla (vadinama išorine saugykla). Išorinė saugykla paprastai yra magnetinė laikmena arba optiniai diskai, tokie kaip standieji diskai, diskeliai, juostos, kompaktiniai diskai ir kt., Kurie gali saugoti informaciją ilgą laiką ir nesiremia elektros energija informacijos saugojimui, o tai lemia mechaniniai komponentai. greitis yra daug lėtesnis nei procesoriaus.

Atmintis reiškia atminties komponentą pagrindinėje plokštėje. Tai komponentas, su kuriuo CPU tiesiogiai bendrauja ir naudoja jį duomenims saugoti. Jame saugomi šiuo metu naudojami (tai yra vykdomi) duomenys ir programos. Jo fizinė esmė yra viena ar kelios grupės. Integruotas grandynas su duomenų įvesties ir išvesties bei duomenų saugojimo funkcijomis. Atmintis naudojama tik programoms ir duomenims laikinai saugoti. Išjungus maitinimą arba nutrūkus elektros tiekimui, jame esančios programos ir duomenys bus prarasti.

Yra trys pagrindinės plokštės ir apatinės plokštės sujungimo galimybės: plokštės-plokštės jungtis, auksinis pirštas ir antspaudo anga. Jei priimamas sprendimas tarp plokščių ir plokščių jungčių, pranašumas yra toks: lengvas prijungimas ir atjungimas. Tačiau yra šie trūkumai: 1. Prastos seisminės charakteristikos. Plokštės-plokštės jungtis lengvai atlaisvinama vibracijos būdu, o tai apribos pagrindinės plokštės pritaikymą automobilių gaminiuose. Norint pritvirtinti pagrindinę plokštę, galima naudoti tokius metodus kaip klijų išpilstymas, prisukimas, varinės vielos litavimas, plastikinių spaustukų montavimas ir apsauginio dangtelio užlenkimas. Tačiau kiekvienas iš jų atskleis daugybę trūkumų masinės gamybos metu, todėl padidės defektų lygis.

2. Negalima naudoti ploniems ir lengviems gaminiams. Atstumas tarp šerdies plokštės ir apatinės plokštės taip pat padidėjo iki mažiausiai 5 mm, todėl tokios šerdies plokštės negalima naudoti ploniems ir lengviems gaminiams kurti.

3. Tikėtina, kad naudojant papildinį bus pažeista vidinė PCBA. Pagrindinės plokštės plotas yra labai didelis. Ištraukdami pagrindinę plokštę, pirmiausia turime pakelti vieną pusę jėga, o tada ištraukti kitą pusę. Šiame procese pagrindinės plokštės PCB deformacija yra neišvengiama, o tai gali sukelti suvirinimą. Vidiniai sužalojimai, tokie kaip taškinis įtrūkimas. Įtrūkusios lydmetalio jungtys per trumpą laiką nesukels problemų, tačiau ilgą laiką jas naudojant vibracija, oksidacija ir kitos priežastys gali palaipsniui prastai susisiekti, susidaryti atvira grandinė ir sukelti sistemos gedimą.

4. Pleistro masinės gamybos defektas yra didelis. Plokštės-plokštės jungtys su šimtais kaiščių yra labai ilgos, o tarp jungties ir PCB bus kaupiamos mažos klaidos. Masinio gamybos metu pakartotinio litavimo etape tarp PCB ir jungties susidaro vidinis įtempis, o šis vidinis įtempis kartais traukia ir deformuoja PCB.

5. Sunkumai bandant masinės gamybos metu. Net jei naudojama 0,8 mm žingsnio plokštės-plokštės jungtis, vis tiek neįmanoma tiesiogiai susisiekti su jungtimi antpirščiu, o tai apsunkina bandymo įrenginio dizainą ir gamybą. Nors nėra neįveikiamų sunkumų, visi sunkumai ilgainiui pasireikš kaip išlaidų padidėjimas, o vilna turi būti iš avių.

Jei priimtas aukso piršto sprendimas, privalumai yra šie: 1. Labai patogu prijungti ir atjungti. 2. Auksinių pirštų technologijos kaina yra labai maža masinėje gamyboje.

Trūkumai yra šie: 1. Kadangi aukso piršto dalis turi būti galvanizuota auksu, aukso piršto proceso kaina yra labai brangi, kai produkcija yra maža. Pigios PCB gamyklos gamybos procesas nėra pakankamai geras. Su plokštėmis yra daug problemų, todėl negalima garantuoti produkto kokybės. 2. Jis negali būti naudojamas ploniems ir lengviems gaminiams, pvz., Plokščių ir plokščių jungtims. 3. Apatinei plokštei reikia aukštos kokybės nešiojamojo kompiuterio grafikos plokštės lizdo, o tai padidina produkto kainą.

Jei patvirtinama antspaudo skylių schema, trūkumai yra šie: 1. Sunku išardyti. 2. Pagrindinės plokštės plotas yra per didelis, o po pakartotinio litavimo yra deformacijos pavojus, todėl gali prireikti rankinio litavimo prie apatinės plokštės. Visų pirmųjų dviejų schemų trūkumų nebėra.

5. Ar pasakysite man pagrindinės plokštės pristatymo laiką?
„Thinkcore“ atsakė: mažos partijos pavyzdžių užsakymai, jei yra atsargų, mokėjimas bus išsiųstas per tris dienas. Įprastomis aplinkybėmis dideli užsakymų kiekiai arba individualūs užsakymai gali būti išsiųsti per 35 dienas
