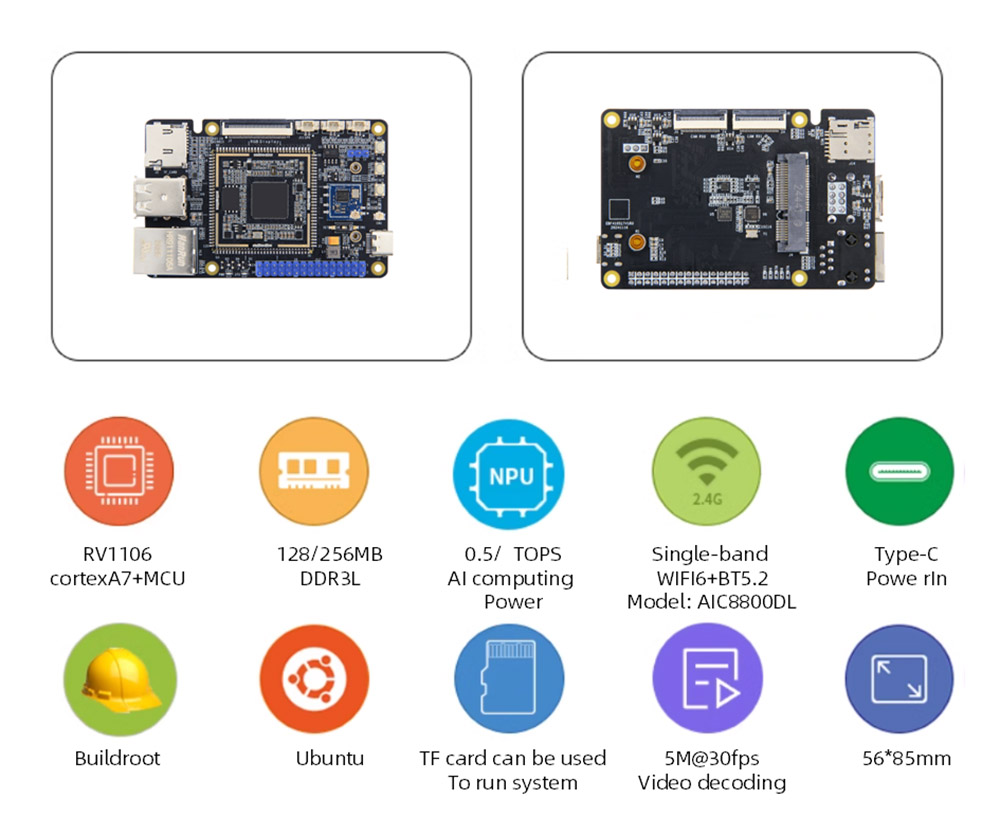

„Rockchip RV1106“ pagrindinė plokštė

„TP-RV1106“ lenta daugiausia skirta gamintojams ir įterptoms pradinio lygio kūrėjams, ir ji gali būti naudojama kuriant įvairiose srityse, tokiose kaip „Smart Home“, saugumo stebėjimas, pramoninė automatika, vartojimo elektronika, daiktų internetas, švietimas ir pramogos.

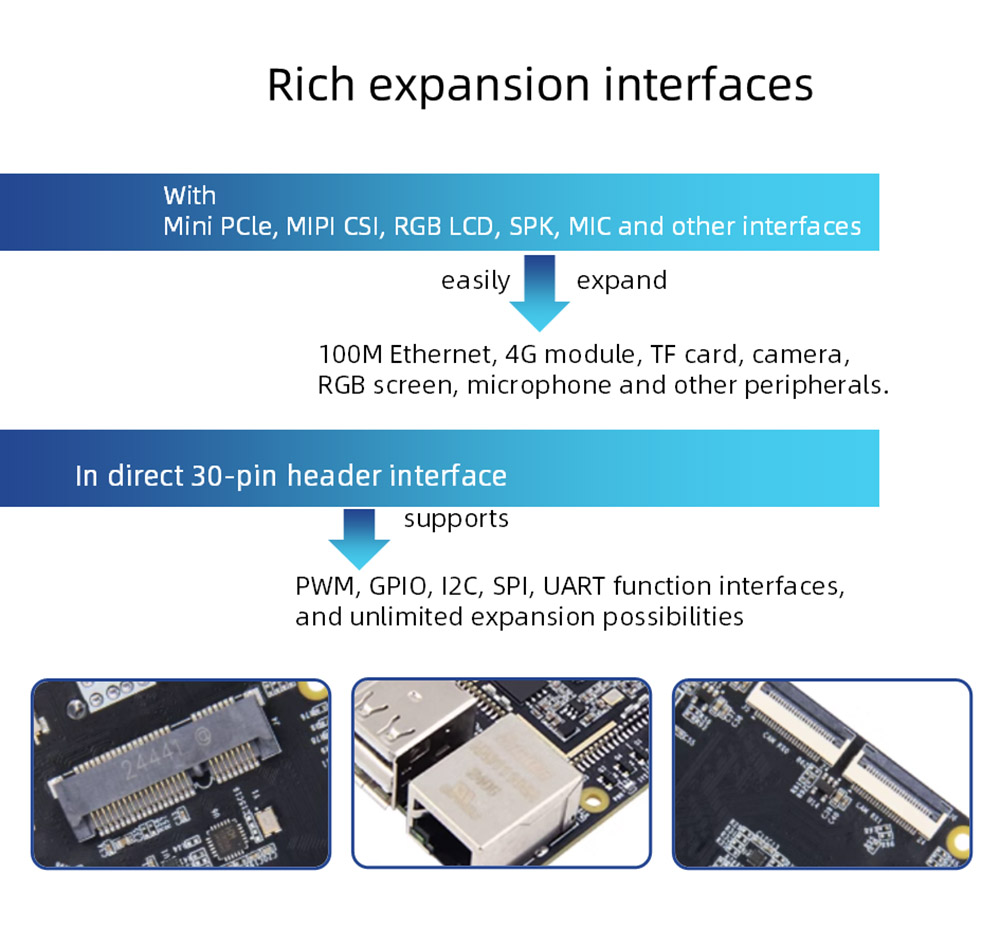

Kaip pagrindinį lustą naudokite „RockChip RV1106“, naudodami vienos juostos „WiFi6+BT5.2“ belaidžio modulio USB2.0 pagrindinį kompiuterį, 100 m Ethernet, TF kortelės laikiklį, MIPI kamerą, MIC, SPK ir kitus periferinius įrenginius, 30 pogeninių konfigūruojamų kaiščių, palaikymo GPIO, SPI, I2C, UART, PWM funkcijų.

Integruota nepriklausoma NPU skaičiavimo galia gali pasiekti 0.5t/1tops@int8, o fotoaparatas gali suvokti „Yolo“ vaizdo įrašų atpažinimą realiuoju laiku, paveikslėlių atpažinimas ir kitos funkcijos.

Integruotas mažo vėlavimo vaizdo kodavimo modulis gali palaikyti iki 5m@30Fps H264/H265 Video kodavimas, 4M@60FPS JPEG/MJPEG kodavimas ir palaiko kelis bitų greičio valdymo metodus.

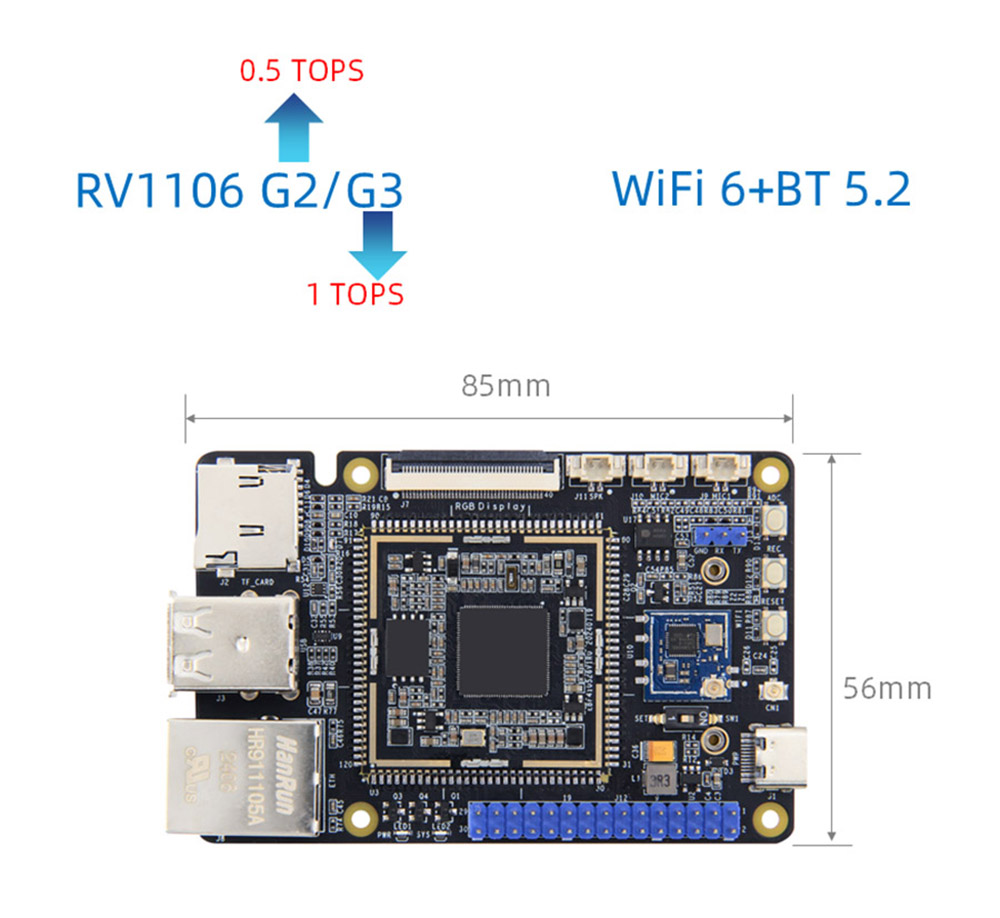

Plokštė pateikia dvi pasirenkamas atminties konfigūracijas, kurių dydis yra tik 56*85 mm, mažas ir išskirtinis, mažas energijos suvartojimas ir didelis našumas, ir gali lengvai paleisti „Linux“ sistemą.

Pateikia „BuildRoot“ sistemos vaizdą, visiškai atvirojo kodo duomenis, mokymo dokumentus, pilną SDK tvarkyklės kūrimo paketą, PDF schemą ir kitus išteklius, kad būtų lengviau naudoti vartotojų naudojimą ir antrinę plėtrą.

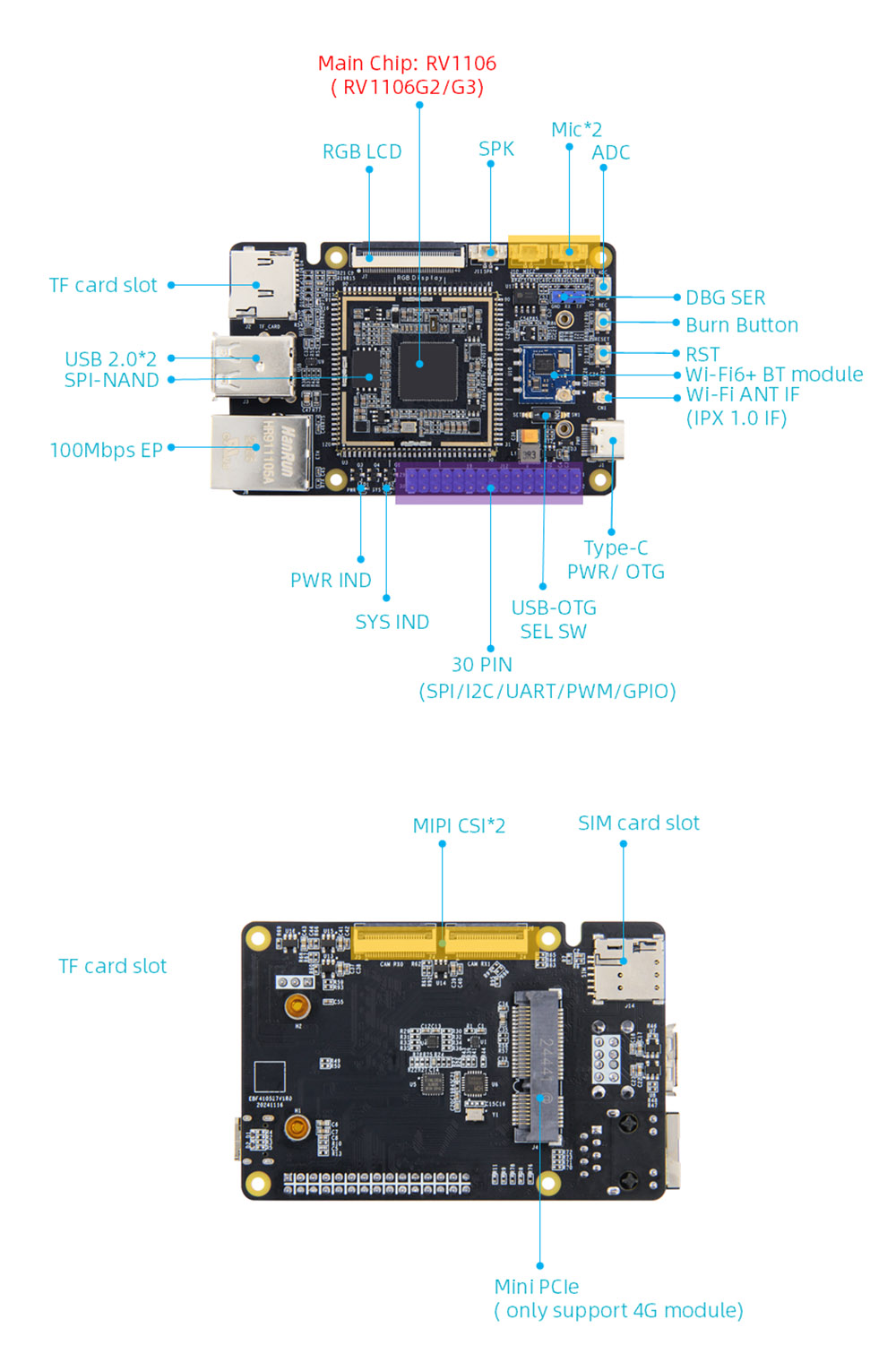

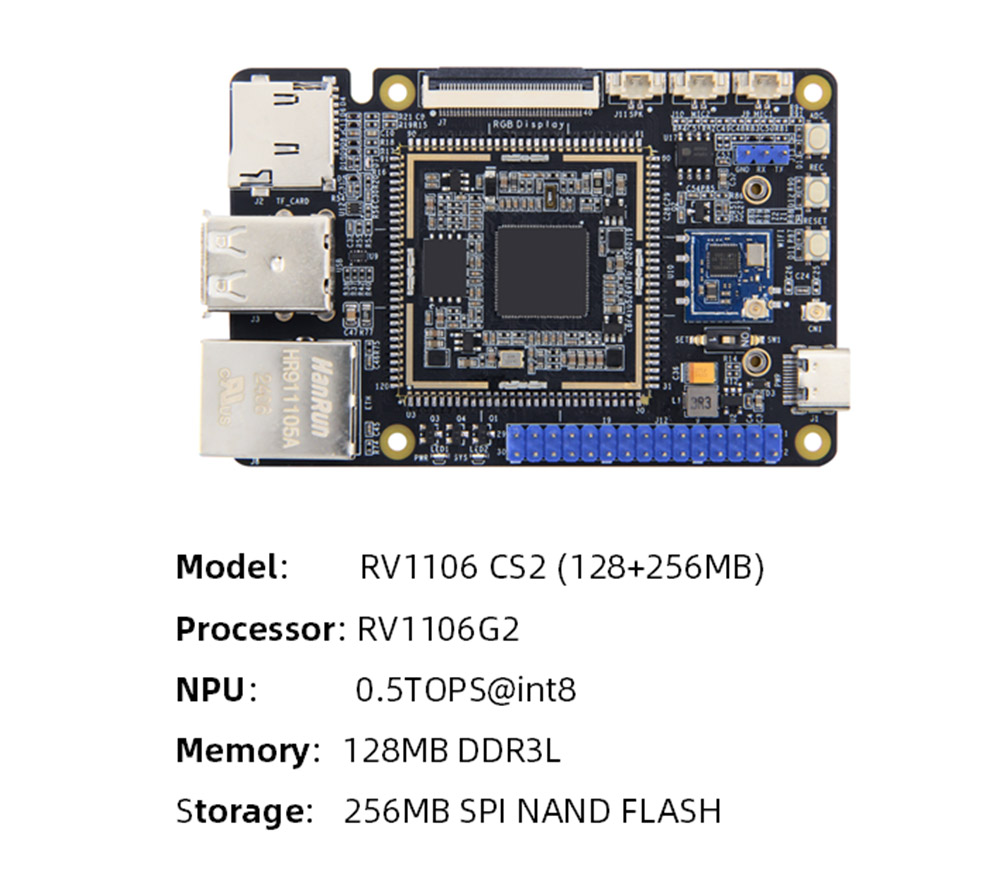

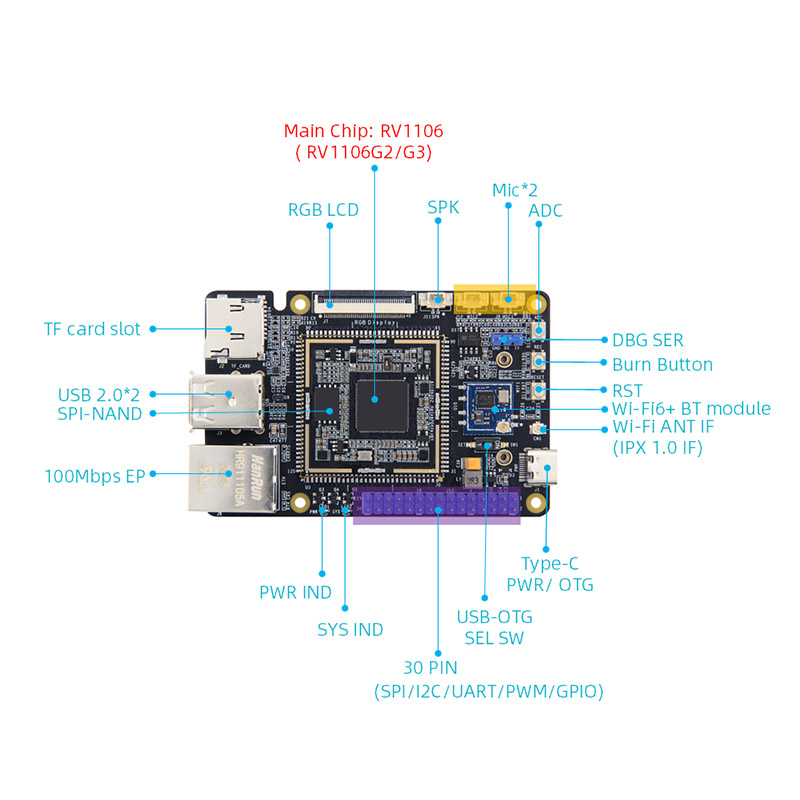

RV1106 pagrindinės plokštės aparatinės įrangos specifikacijos

 CPU: Pagrindinis lustas: RV1106, Cortexa7+MCU

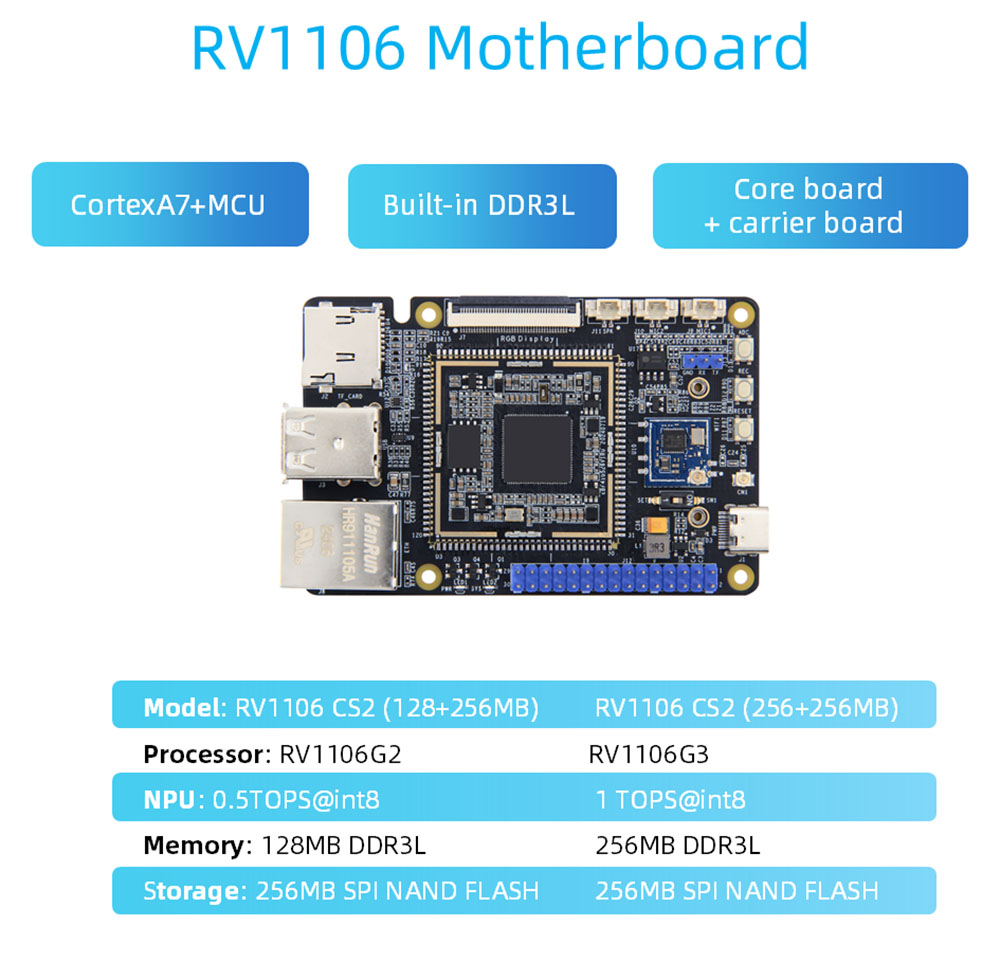

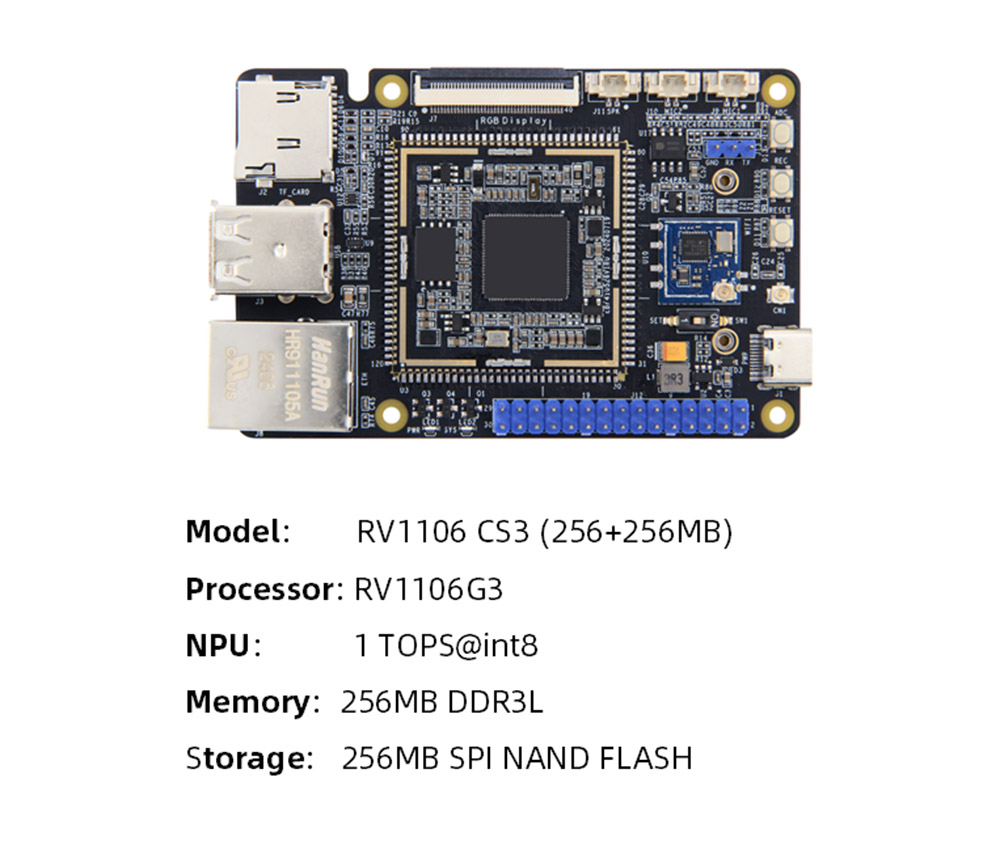

 Atmintis: įterptas DDR3L, pasirenkamas RV1106G2: 128MB/RV1106G3: 256MB

 Sandėliavimas: „Spi-Nand Flash“, talpa: 256 MB

 AI skaičiavimo galia: RV1106G2: 0,5tops@int8.rv1106g3: 1tops@int8

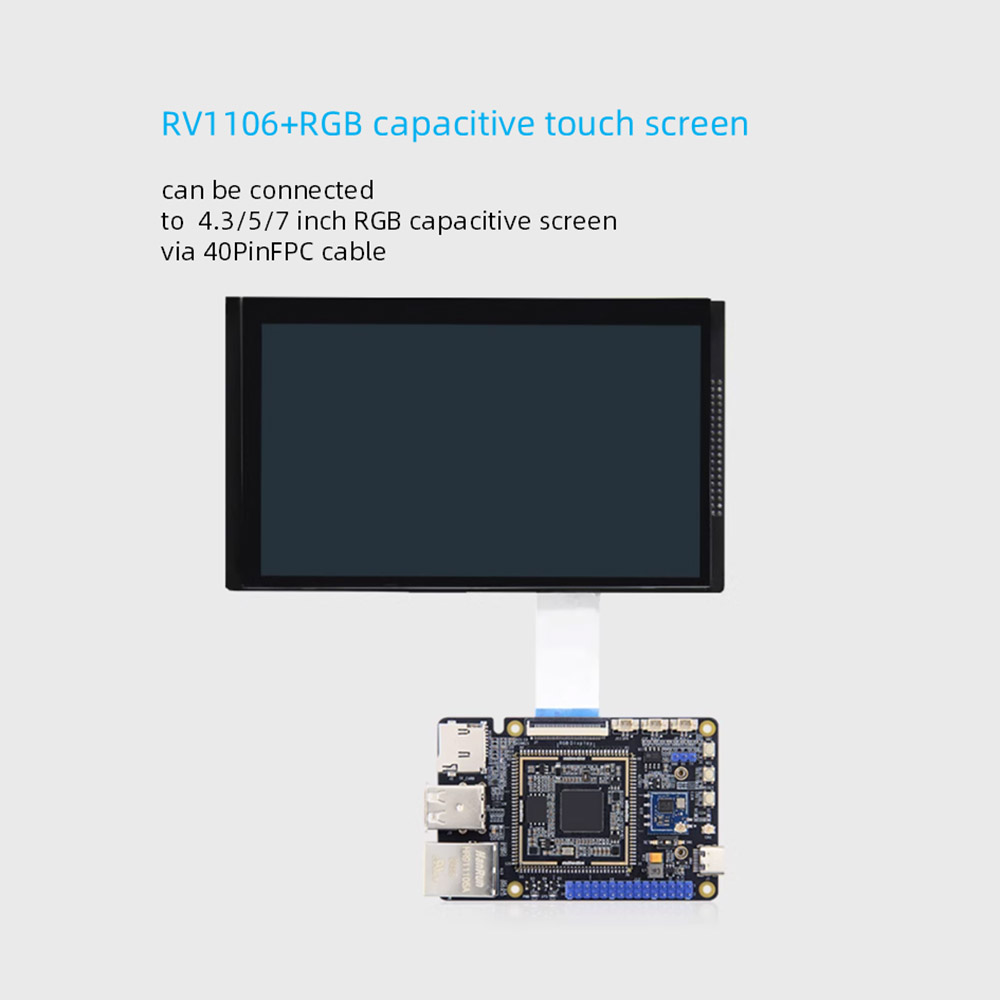

 Ekranas: 40PIN FPC sąsaja 0,5 mm tarpas, 18 bitų RGB sąsajos laikas, gali būti tiesiogiai prijungtas prie mūsų 4.3/5/7 colių RGB sąsajos talpinio ekrano per FPC kabelį

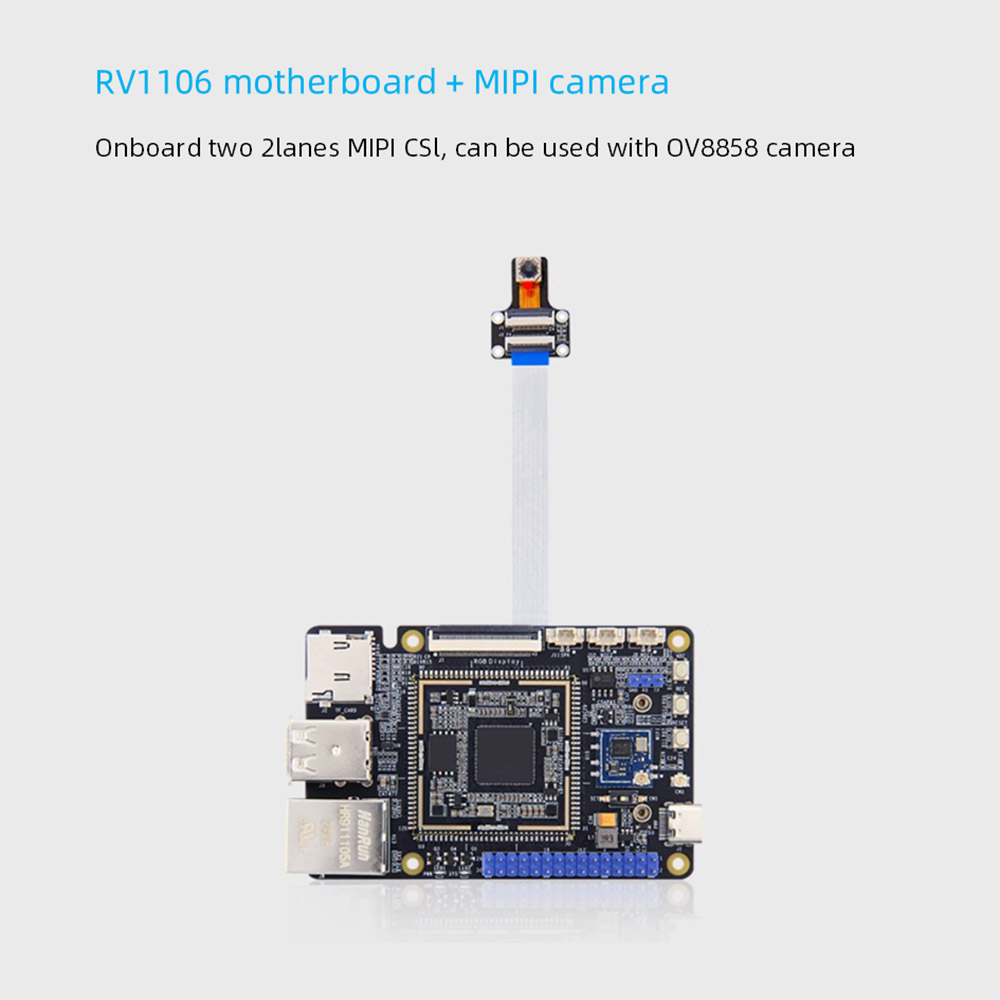

 Kamera: Du 2Lanes MIPICSI įvestis, vienas kanalas palaiko iki 5m@30 kadrų per sekundę, dvigubas kanalas palaiko iki 1080p@30FPS. Tuo pat metu įvestis

 Maitinimo sąsaja: 5V@1A DC įvestis, C tipo sąsaja taip pat gali būti naudojama vaizdams deginti

 Ethernet: 100M Ethernet prievadas*1, palaiko 10/100Mbps duomenų perdavimo greitį

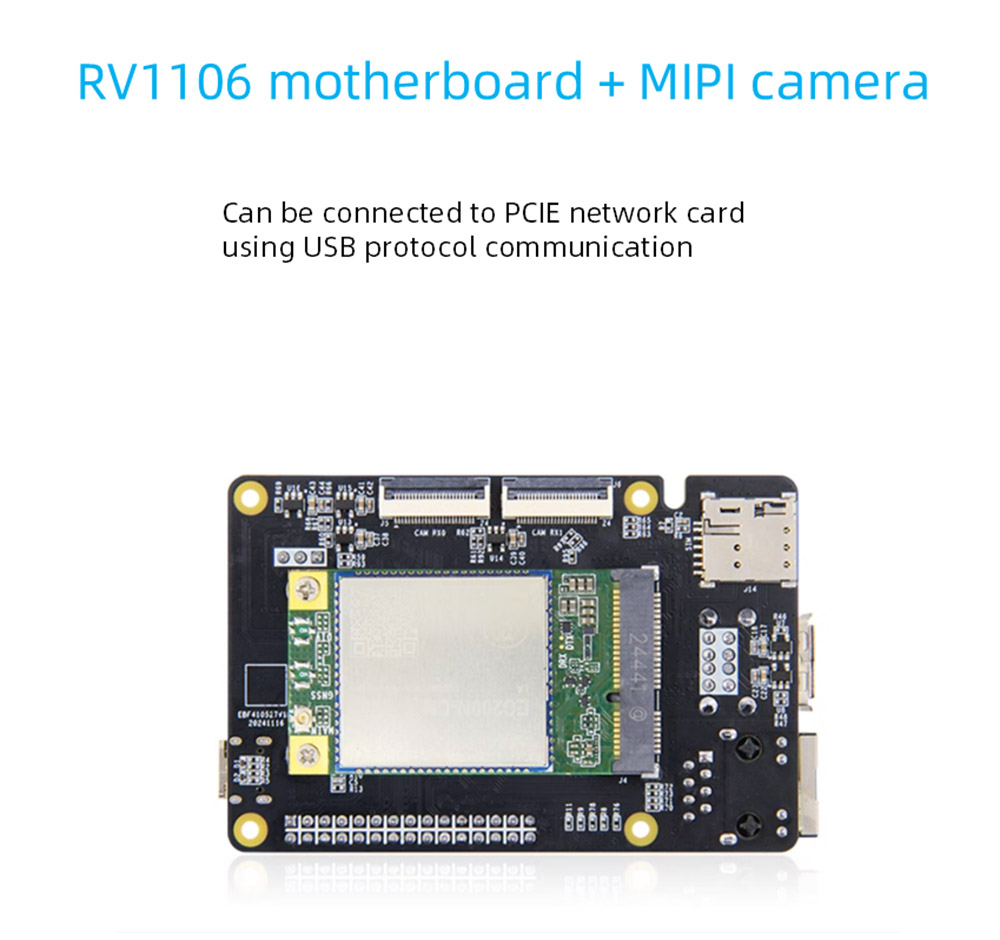

 PCLE sąsaja: „Mini-PCLE“ sąsaja*1

 SIM kortelė: SIM kortelės laikiklis*1, SIM kortelės funkcija turi būti naudojama su 4G moduliu

 TF kortelių laikiklis: SD2.0 sąsaja, palaiko iki 512 GB, palaiko TF kortelių įkrovos sistemą

 USB2.0: USB pagrindinio kompiuterio A tipo sąsaja*2

 USB-OTG: Pagrindiniai kompiuteriai, perjungiami į A tipą, įrenginys, kai perjungiamas į C tipą

 Pasirinkimo jungiklis

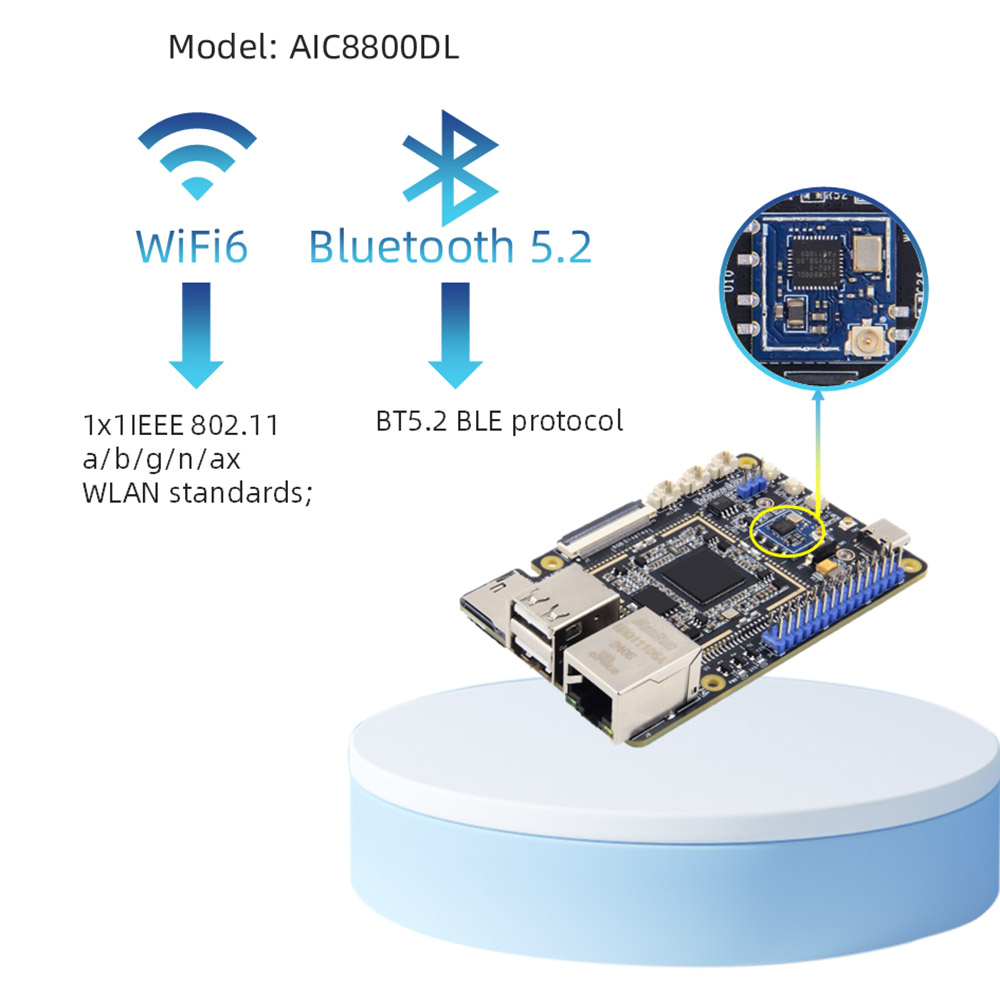

 „WiFi+Bluetooth“: laive esanti palaikymas 2.4GWIFI6+BT5.2 BLE, Modelis: AIC8800DL30

 IO sąsaja: PIN2.54 PIN sąsaja, palaiko GPIO, SPI, I2C, UART, PWM funkcija

 Derinimo serijinis prievadas: Numatytasis parametras 115200-8-N-1

 Garsas: mikrofono sąsaja*2, dvigubo kanalo mikrofono įvestis; garsiakalbio sąsaja*1, vieno kanalo SPK atkūrimas (kairiojo kanalo)

 Mygtukai: iš naujo nustatykite mygtuką*1; Burn mygtukas*1; ADC mygtukas*1

 LED: galios indikatorius*1; Sistemos indikatorius*1

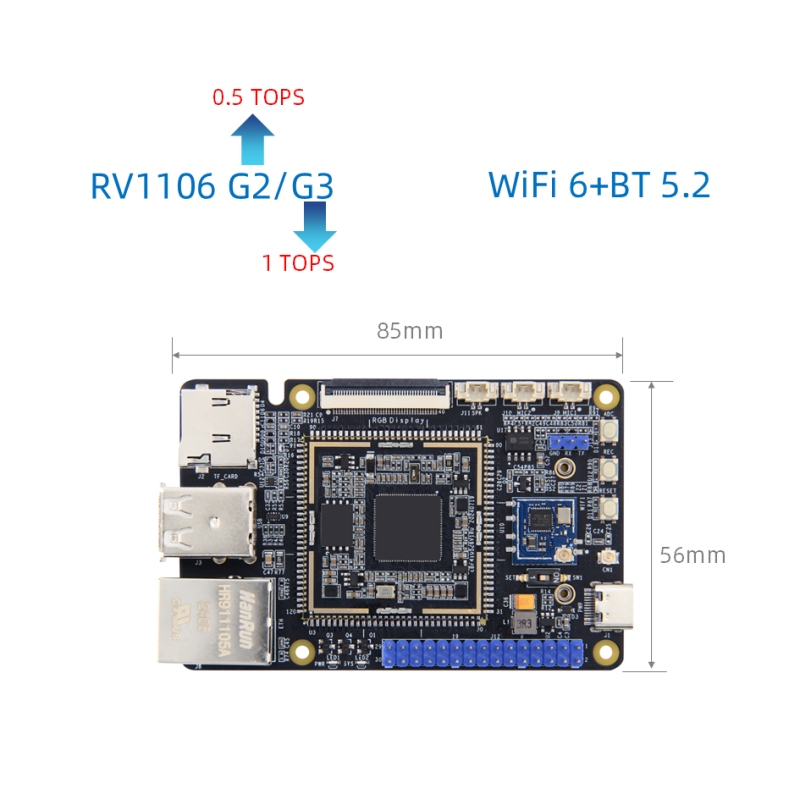

 Dydis: 56*85 mm

Galima tinkama pagrindinė plokštė

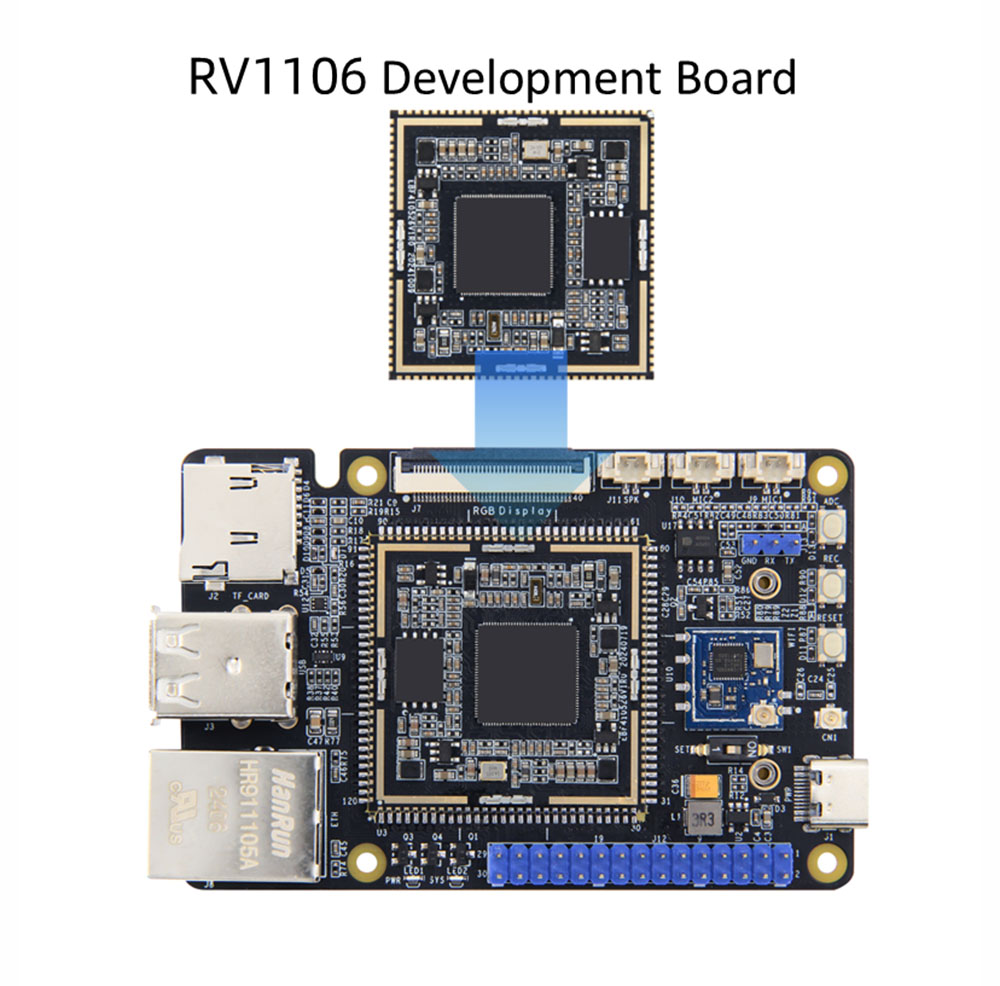

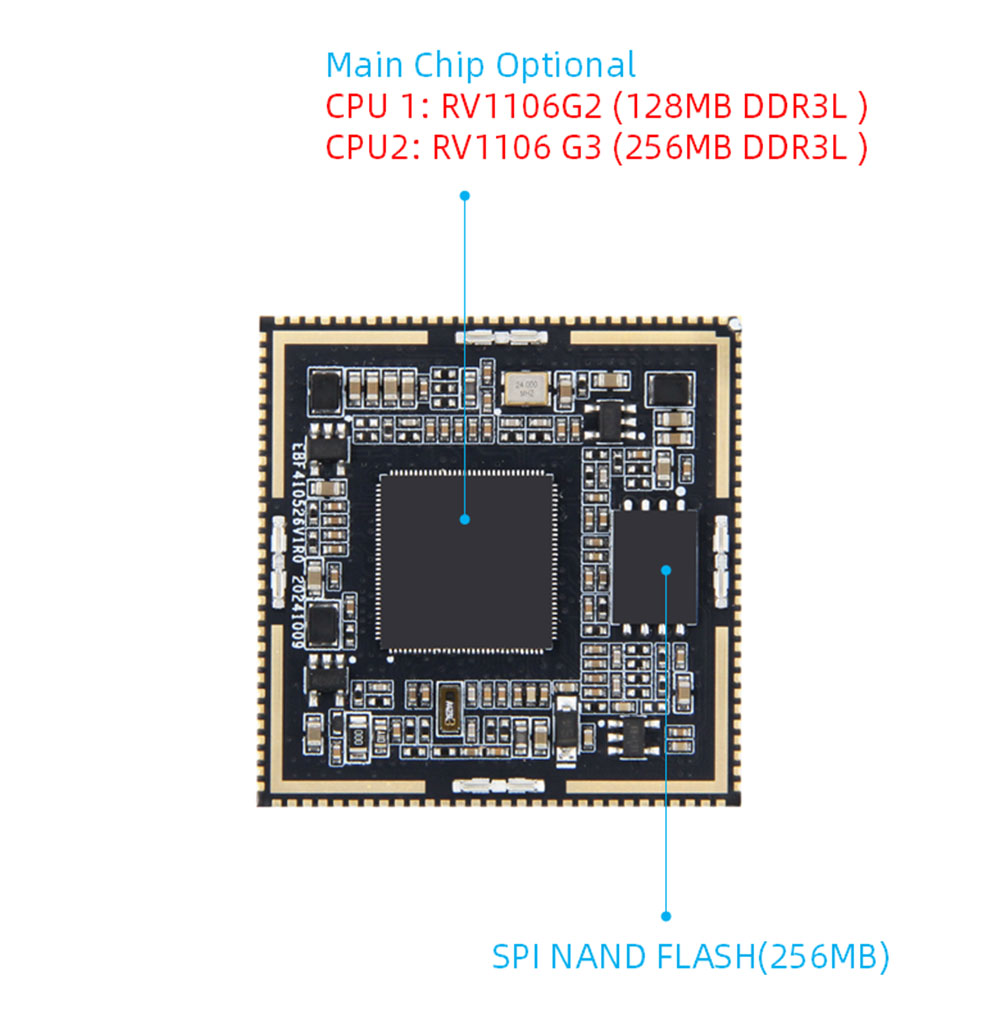

Pagrindinės plokštės aparatinės įrangos konfigūracija

 CPU: Pagrindinis lustas: RV1106, Cortexa7+MCU

 Atmintis: įterptas DDR3L, pasirenkamas RV1106G2: 128MB/RV1106G3: 256MB

 Sandėliavimas: 256 MB „Spinand Flash“

 AI skaičiavimo galia: RV1106G2: 0,5tops@int8, RV1106G3: 1TOPS@INT8

 Sąsaja: Išskyrus „Spinand Flash“, 10 yra visiškai išvedami, įskaitant 84 GPIOS

 PCB: 4 sluoksniai, panardinimo aukso dizainas

 Dydis: 35*35 mm

Signalo kaiščiai

 Tinklo prievadas: 1 100m eternetas

 Serijinis prievadas: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Kamera: 2

 JTAG: 1

 LCD: 1
