„RockChip RK3588“ pagrindinės lentos lenta

RKK3588 funkcijos

 8 nm išplėstinis procesas, 8 branduolių 64 bitų architektūra, didelis našumas, mažos energijos suvartojimas

 ARM MALI-G610 MC4 GPU, skirtas 2D grafikos pagreičio modulis

 6TOPS NPU, įgalinant įvairius AI scenarijus

 8K vaizdo kodavimas ir dekodavimas, 8K ekrano išvestis

 Integruotos kelių ekrano sąsajos, palaikykite kelių ekranų ekraną

 Super vaizdų apdorojimo galimybės, 48MP IPT, palaikymas kelioms kamerų įvestims

 Turtingos greitos sąsajos (PCIE, C tipo, SATA, Gigabit Ethernet), lengvai išplėsta

 „Android“ ir „Linux OS“

Produkto parametrai

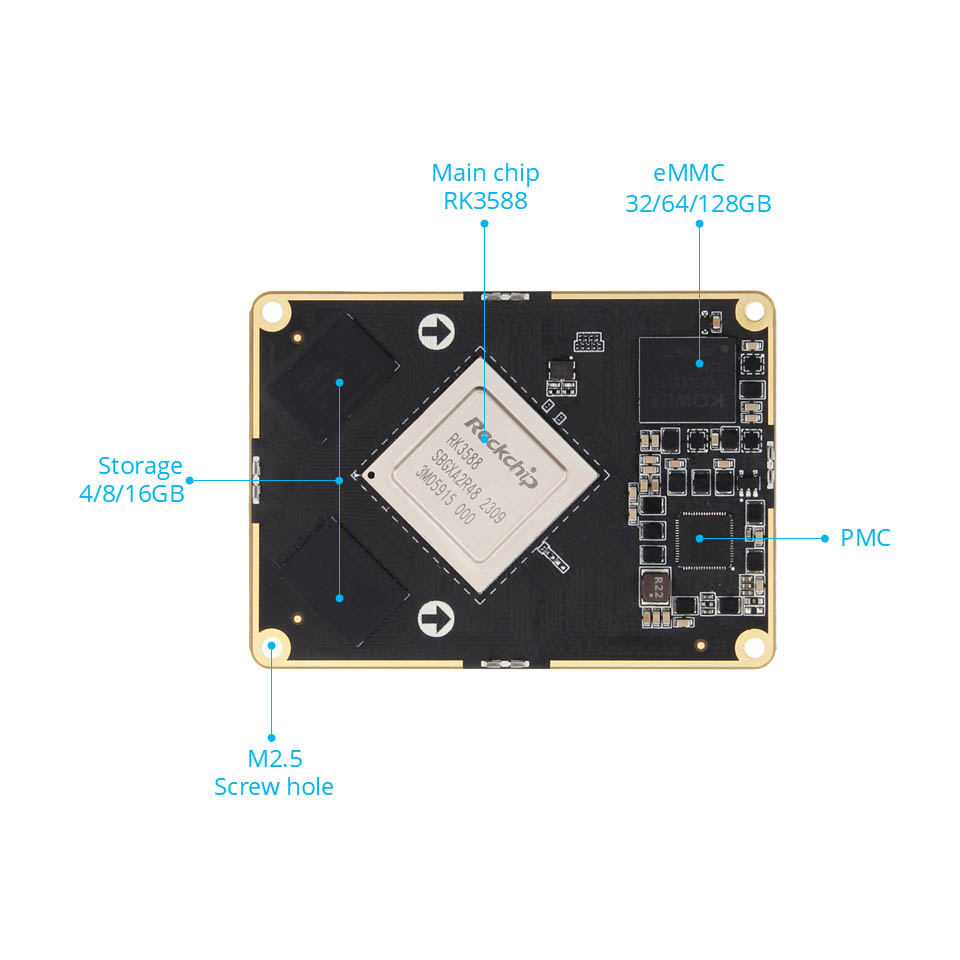

RK3588 Pagrindiniai plokštės parametrai

 Jungtis: vyriška jungtis: DF40C-100DP-0.4V (51) Moteriška jungtis: DF40C-100DS-0.4V (51)

 Pagrindinis lustas: RK3588 (keturių branduolių A76 + keturių branduolių A55, MALI-G610, 6TOPS KOMPIUKTO POWER) BTB veda į 400 kaiščių, 0,5 mm tarpus, lemia visus I0

 Atmintis: 4/8/16GB, LPDDR4/4X

 Sandėliavimas: 32/64/128GB.EMMC

RK3588 grindjuostės parametrai

 Jungtis: Vyras: DF40C-100DP-0.4V (51) Moteris: DF40C-100DS-0.4V (51)

 Maitinimo sąsaja: 12v@2A DC įvestis, DC sąsaja*1; Galios išvesties sąsaja*1

 Ethernet: „Gigabit“ tinklo prievadas*2, palaikymas 10/100/1000Mbps duomenų perdavimo greitis

 HDMI: HDMI12.0 įvestis*1, iki 3840x2160@60Fps; HDMI2.1 Išvesti

 MIPI-DSI: MIPI ekrano sąsaja*2 (priekis*1, atgal*1), galima prijungti prie „Wildfire MIPI“ ekrano, palaiko kelis ekranus su kitais ekranais; Vieno MIPI režimo maksimali skiriamoji geba 1920*1080@60Hz

 MIPI-CSI: MIPI kameros sąsaja*6 (priekis*3, atgal*3), galima prijungti prie „Wildfire MIPI“ kameros

 USB2.0: USB-HostType-A sąsaja*3

 USB3.0: USB-OTGTYPE-A sąsaja*1; C tipo sąsaja*1, gali būti naudojamas deginant programinę įrangą, palaiko DP1.4 protokolą

 PCLE sąsaja: „Mini-PCLE“ sąsaja*1, galima naudoti su viso aukščio arba pusės aukščio „WiFi“ tinklo plokštės, 4G modulio ar kitos „Mini-PCLE“ sąsajos moduliu: PCLE3.0x4 sąsaja*1

 M.2 sąsaja: M.2eKey sąsaja*1, palaiko M.2 E-Key Wireless tinklo kortelės modulį; M.2 m rakto sąsaja*1, palaiko M.2 M-Key Pcle3.0*4Lanes specifikacija 2280 standusis diskas

 TF kortelių laikiklis: „Micro SD“ (TF) kortelės laikiklis*1, palaiko TF kortelių įkrovos sistemą, iki 512 GB

 SIM kortelės laikiklis: SIM kortelės laikiklis*1, SIM kortelės funkcija turi būti naudojama su 4G moduliu

 SATA sąsaja: standartinė SATA sąsaja*1; SATA galios sąsaja*1, palaiko 12 V išėjimą

 Can: Can*2

 ADC: ADC įsigijimo sąsaja*1

 Derinimo serijinis prievadas:

 Derinimo serijinis prievadas*1 (UART2), numatytasis parametras 1500000-8-N-1; UART serijinis prievadas*2 (UART7 ir UART9); Rs232*2 (UART4 ir UART7);

 Rs485*2 (UART4 ir UART7); RS232/RS485 SERCHER JUMPER sąsaja*2

 Garsas: borto mikrofonas*1; SPK garsiakalbio sąsaja*2, gali prijungti 3W galios garsiakalbio ausinių išvestį + mikrofono įvestis 2-in-1 sąsaja*1

 Mygtukas: įjungimo/išjungimo mygtukas*1; „Maskrom“ mygtukas*1; Atkūrimo mygtukas*1; Atstatymo mygtukas*

 LED: galios indikatorius*1; Sistemos indikatorius*1

 Infraraudonųjų spindulių imtuvas: palaikymo infraraudonųjų spindulių nuotolinio valdymo funkcija

 RTC: RTC maitinimo lizdas*1

 Ventiliatoriaus sąsaja: palaikykite 5 V arba 12 V ventiliatoriaus aušinimo diegimą
