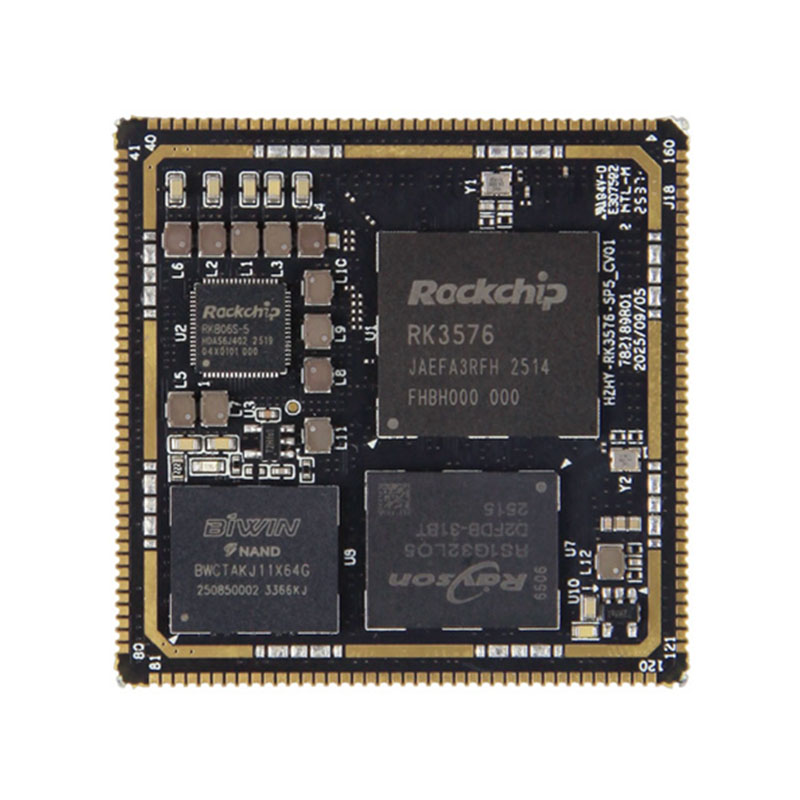

Rockchip RK3576 SOM

RK3576 SOM branduolys yra galinga aštuonių branduolių procesoriaus konfigūracija, kurią sudaro keturi Cortex-A72 branduoliai, veikiantys 2,2 GHz dažniu, ir keturi Cortex-A53 branduoliai, kurių dažnis yra 1,8 GHz. Ši big.LITTLE nevienalytė architektūra įgalina išmanų apkrovos balansavimą, užtikrinantį puikų našumą atliekant sudėtingas daugiafunkcines užduotis ir optimizuojant energijos vartojimo efektyvumą ilgesniam veikimui – tai labai svarbu pramoninėje aplinkoje, kurioje yra griežti energijos reikalavimai.

Įrengtas 6TOPS@INT8 NPU, RK3576 SOM puikiai tinka įrenginio AI išvadoms. Jis palaiko mišraus tikslumo operacijas, įskaitant INT4, INT8 ir FP16, ir yra visiškai suderinamas su pagrindinėmis gilaus mokymosi sistemomis, tokiomis kaip TensorFlow ir PyTorch. Tai leidžia kūrėjams sklandžiai diegti AI programas, tokias kaip kompiuterinė vizija, kalbos atpažinimas ir krašto analizė, nepasikliaujant debesų kompiuterija, sumažinant delsą ir padidinant duomenų privatumą.

Integruotas Mali-G52 MC3 GPU dar labiau pagerina SOM daugialypės terpės ir grafikos galimybes. Palaikantis pramonės standartus, tokius kaip OpenGL ES 3.2 ir Vulkan 1.2, jis įgalina sklandų 3D atvaizdavimą, didelės raiškos vaizdo apdorojimą ir pažangią vartotojo sąsajos vizualizaciją – puikiai tinka tokioms programoms kaip pramoninis HMI, skaitmeniniai ženklai ir išmaniosios stebėjimo sistemos.

Kaip pramoninio lygio sprendimas, RK3576 SOM sukurtas taip, kad atitiktų griežtus pramoninės aplinkos reikalavimus, užtikrinant stabilų veikimą net ir atšiauriomis sąlygomis. Mes siūlome lanksčias OEM ir ODM tinkinimo paslaugas, pritaikytas jūsų konkrečiams projekto reikalavimams, įskaitant pasirinktines sąsajos konfigūracijas, atminties parinktis ir programinės įrangos optimizavimą. Nesvarbu, ar jums reikia standartinės RK3576 šerdies plokštės, ar visiškai pritaikytos įterptosios plokštės, mūsų sprendimas pagreitina jūsų produkto kūrimo ciklą ir sutrumpina pateikimo į rinką laiką.

Pasirinkite „Rockchip RK3576 SOM“, kad sukurtumėte patikimą, didelio našumo įterptąją platformą, kuri sujungia pramoninio lygio patvarumą, galingą AI skaičiavimą ir universalų pritaikymą – atveria naujas galimybes jūsų išmaniosioms programoms.

RK3576 SOM techninės įrangos specifikacijos

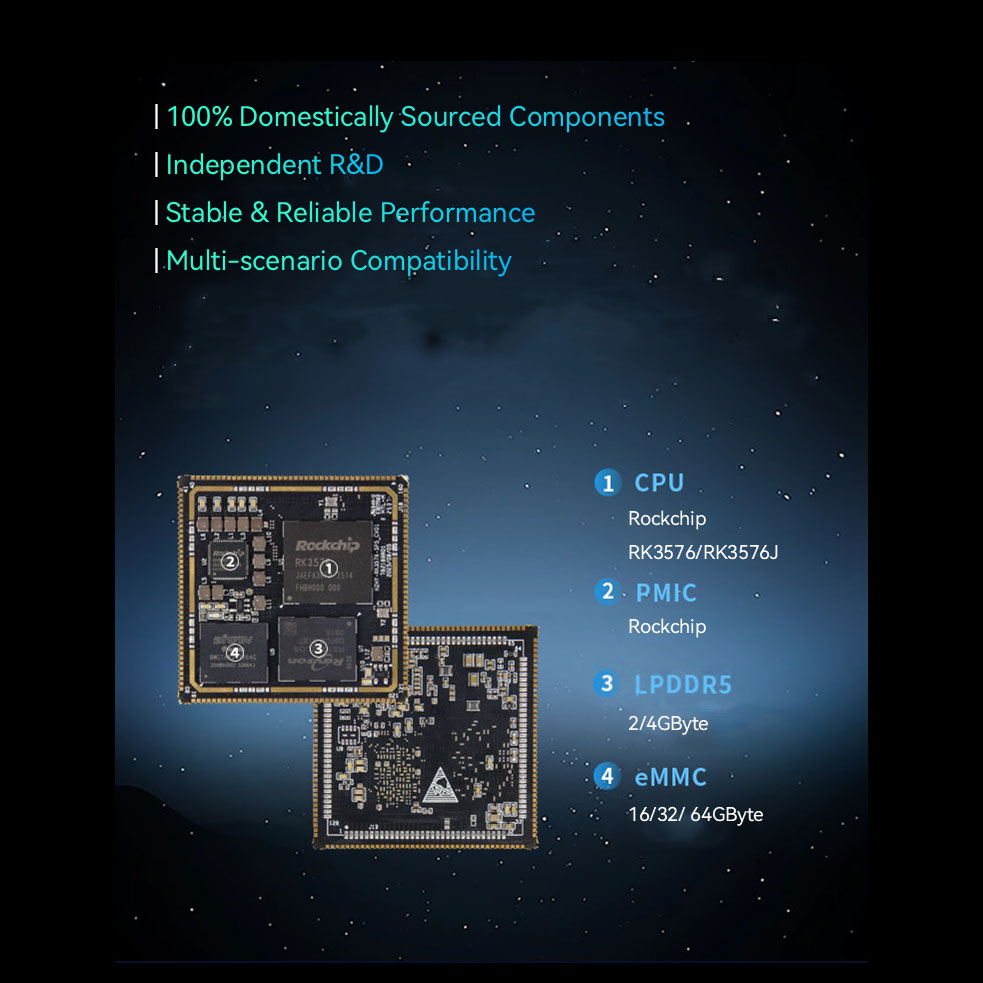

● CPU: keturių branduolių Cortex-A72 procesorius + keturių branduolių Cortex-A53 procesorius

● Laikrodžio greitis: 2,2 GHz

● Atmintis: 2/4 GB LPDDR5 (talpa skiriasi priklausomai nuo įsigytos versijos)

● EMMC: 32/64 GB eMMC (talpa skiriasi priklausomai nuo įsigytos versijos)

● Daugialypės terpės apdorojimas: palaiko 4K@120fps H.265, VP9, ​​AVS2 ir AV1 dekoderius; palaiko 4K@60fps H.264 dekoderį; palaiko 4K@60fps H.264 ir H.265 koduotuvus, aukštos kokybės JPEG koduotuvą / dekoderį

● Grafikos procesorius: ARM Mali-G52-MC3

● NPU: Integruotas nepriklausomas NPU, 6 TOPS skaičiavimo galia @INT8

● Matmenys: 45mm x 45mm

● Sąsaja: Antspaudo angos sąsaja, 288 kontaktai

● Temperatūra: -40°C~+85°C / 0°C~+70°C

● Darbinė įtampa: 5V

● Operacinė sistema: Linux, Ubuntu

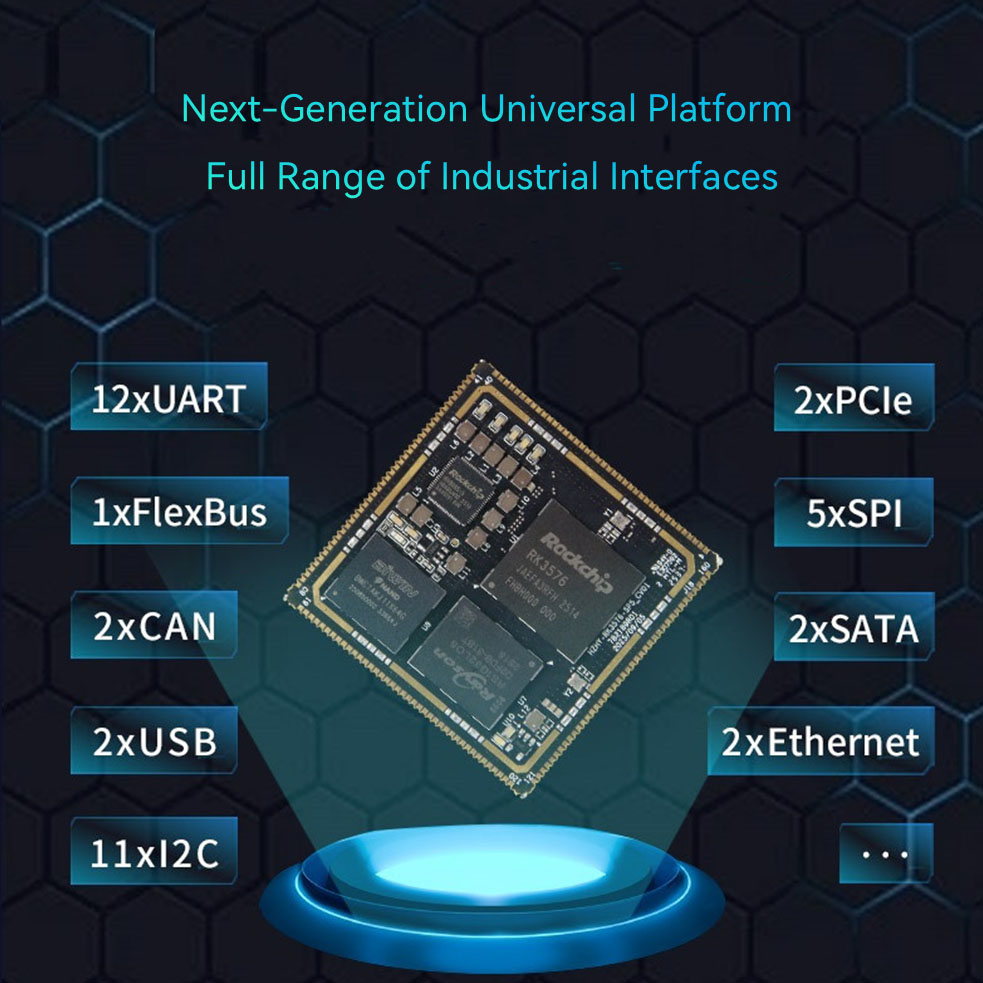

RK3576 SOM funkciniai parametrai

● SDMMC (≤2 kanalai): palaiko SDI03.0 ir MMCV4.51 protokolus. 4 laidų duomenų magistralės plotis; palaiko SDR104 režimą, kurio didžiausias greitis yra 200 MHz. Pastaba: tik SDMMC0 palaiko sistemos įkrovimą ir yra numatytasis SD kortelės funkcija;

palaiko programinės aparatinės įrangos atnaujinimą naudojant SD kortelę, kai EMMC/UFS tuščia, taip pat palaiko EMMC/UFS programinės įrangos atnaujinimą naudojant SD kortelę po EMMC/UFS įkrovos; SDMMC0 sukonfigūruoja VCCIO_SD_S0 į 1,8 V arba 3,3 V išėjimą pagal periferinį ir faktinį darbo režimą; SDMMC1 yra 3,3 V; kai kurie kontaktų ištekliai yra multipleksuojami.

● SARADC (≤7 kanalai): SARADC skiriamoji geba yra 12 bitų, greitis 1MS/s, įėjimo įtampos diapazonas 0~1,8V; Pastaba: SARADC_VINO_BOOT skirta SYSTEMBOOT įkrovos sekai nustatyti ir negali būti naudojama kitoms funkcijoms; SARADC_VIN1 yra numatytasis kaip pagrindinės reikšmės įvesties mėginių ėmimo prievadas ir yra multipleksuotas kaip atkūrimo režimo mygtukas (nekeičiamas);

SARADC_VIN2 yra plokštės aparatinės įrangos ID, neiškeltas; SARADC_VIN3 yra multipleksuotas garso aptikimui;

SARADC_VIN4~7 galima naudoti tiesiogiai.

● USB (≤2 kanalai): Pastaba: USB2_OTG0 yra numatytasis RK3576 programinės įrangos įrašymo prievadas, būtinai rezervuokite šią sąsają programoje; USB3 ir USB2.0 OTG vienu metu gali veikti tik kaip įrenginys arba HOST; USB3 OTG0 SS signalas (5Gbps) yra multipleksuotas su DP1.4; USB3 OTG1 SS signalas (5Gbps) yra sutankintas su PCIE1 arba SATA1, o USB funkcijos negalima naudoti, kai nustatyta PCIE arba SATA funkcija;

● SATA (≤2 kanalai): palaiko SATA PM funkciją, kiekvienas prievadas gali palaikyti 5 įrenginius; palaiko SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s; palaiko eSATA.

Pastaba: SATA0 ir PCIe0 valdikliai yra multipleksuoti; SATA1 ir PCIe1 arba USB3_OTG1 valdikliai yra multipleksuoti;

● PCIe (≤2 kanalai): 2 PCIe 2.1 valdikliai, abu palaiko tik RC režimą;

Pastaba: PCIe0 ir SATA0 valdikliai yra multipleksuoti; PCIe1 ir SATA1 arba USB3_OTG1 valdikliai yra multipleksuoti;

● MIPI DPHY CSI RX (≤2 kanalai): 2 MIPI DPHY CSI RX prievadai, palaikantys 2/4 juostų MIPI-CSI režimą;

Pastaba: padalijimas į 2 juostų + 2 juostų režimą šiuo metu nepalaikomas; galima prijungti daugiausiai 2 kameras;

● MIPI DCPHY CSI RX (≤1 kanalas): 1 MIPI DCPHY CSI RX prievadas, palaikantis 1/2/4 juostos MIPI-DPHY režimą arba 0/1/2 Trio MIPI-CPHY režimą;

● Pastaba: padalijimas į 2 juostų + 2 juostų režimą nepalaikomas; MIPI DCPHY Combo PHY TX ir RX galima konfigūruoti tik vienu metu kaip DPHY TX ir DPHY RX režimus arba vienu metu kaip CPHY TX ir CPHY RX režimus. CIF (≤1 kanalas): 1 kanalo maksimali 16 bitų DVP sąsaja, palaiko 8/10/12/16 bitų;

Pastaba: 3,3 V sąsaja, kai kurie kontaktų ištekliai yra bendrinami;

● HDMI TX (≤1 kanalas): palaiko iki HDMI 2.1, maksimaliai palaiko 4K@120Hz, palaiko HDMI FRL režimą ir yra suderinamas su HDMI TMDS režimu;

Pastaba: Bendrinamas su eDP valdikliu;

● eDP (≤1 kanalas): palaiko iki eDP 3.1, maksimalus 4K@60Hz palaikymas, palaiko 1/2/4 juostos režimus, nepalaiko Swap; Pastaba: Bendrinamas su eDP valdikliu;

● MIPI DCPHYCSI TX (≤1 kanalas): 1 MIPI DCPHYCSI RX prievadas, palaiko 1/2/3/4 juostų MIPI-DPHY režimą arba 0/1/2 Trio MIPI-CPHY režimą;

● Pastaba: nepalaiko padalijimo į 2Lane+2Lane režimą; MIPI DCPHY Combo PHY TX ir RX galima konfigūruoti tik vienu metu kaip DPHY TX, DPHY RX režimą arba vienu metu kaip CPHY TX, CPHY RX režimą.

● DP (≤1 kanalas): palaiko iki eDP 3.1, maksimalus palaikymas 4K@120Hz, palaiko 1/2/4 Lane režimus, palaiko Swap;

Pastaba: bendrinamas su USB3 OTG0 SS signalu;

● LCD (≤1 kanalas): palaiko 24 bitų RGB režimą, maksimali raiška 1920x1080@60Hz; palaiko 16 bitų BT1120 režimą, maksimali skiriamoji geba 1920x1080@60Hz; palaiko 8 bitų BT656 režimą, maksimali raiška 720x576@60Hz; Pastaba: kai kurie PIN ištekliai bendrinami.

● EBC (≤1 kanalas): palaiko 8 bitų/16 bitų išvestį, daugiausiai 32 pilkumo lygių, maksimali skiriamoji geba 2560x1920@85Hz;

Pastaba: kai kurie PIN ištekliai bendrinami.

● Garsas (≤9 kanalai): 5 SAI grupės, palaikančios pagrindinio-pavaldžiojo režimą, nuo 8 iki 32 bitų pločio ir iki 48 kHz diskretizavimo dažnių; 2 PDM grupės, pagrindinis režimas, palaikantis 8 kanalų įvesties galimybes, nuo 16 iki 32 bitų pločio ir iki 192 kHz diskretizavimo dažnių; 2 grupės SPDIFTX; 1 grupė DSM PWMAudio;

Pastaba: Keturi ASRC (Asynchronous Sample Rate Converter) moduliai yra numatyti garso duomenų mėginių dažnio konvertavimui; 1,8 V / 3,3 V sąsaja, kai kurie kontaktų ištekliai yra bendrinami;

● Ethernet (≤2 kanalai): palaiko 2 RGMII sąsajas su 10/100/1000Mbps duomenų perdavimo sparta.

Pastaba: 3,3 V RGMII/RMII sąsaja, kai kurie kontaktų ištekliai bendrinami.

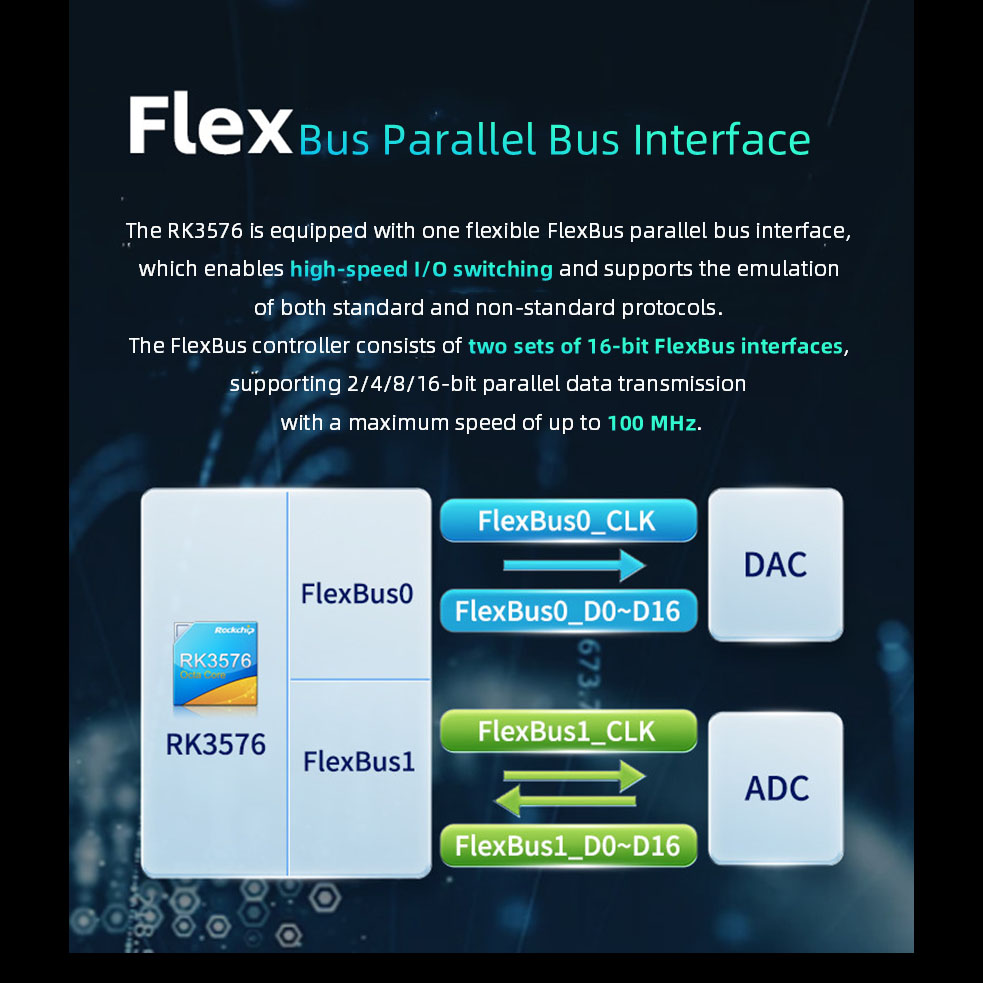

● FlexBus (≤1 kanalas): palaiko vieną lanksčią lygiagrečiosios magistralės sąsają – FlexBus sąsają, kuri gali pasiekti didelės spartos I/O perjungimą ir gali emuliuoti kai kuriuos standartinius arba netaisyklingus protokolus. Tipiškas programos scenarijus yra didelės spartos 16 bitų ADC ir 16 bitų DAC derinys.

Pastaba: 3,3 V sąsaja, kai kurie kontaktų ištekliai yra bendrinami.

● DSMC (≤1 kanalas): dvigubos duomenų spartos nuoseklioji sąsaja. Daugiausia naudojamas PSRAM įrenginių ryšiui arba vietiniam magistralės periferiniam ryšiui (pvz., FPGA). Pastaba: 3,3 V sąsaja, kai kurie kontaktų ištekliai yra bendrinami.

● UART (≤12 kanalų): didžiausia palaikoma duomenų perdavimo sparta yra 8 Mbps.

Pastaba: 1,8 V / 3,3 V sąsaja, kai kurie kontaktų ištekliai yra bendrinami.

● I³C (≤2 kanalai): palaiko 7 bitų ir 10 bitų adresų režimus, kurių didžiausias greitis yra iki 12,5 Mbit/s, suderinamas su I²C magistrale, maksimalus greitis iki 400 Kbit/s. Pastaba: 1,8 V / 3,3 V sąsaja, kai kurie kontaktų ištekliai yra bendrinami.

● I²C (≤11 kanalų): palaiko 7 bitų ir 10 bitų adresų režimus, kurių didžiausias greitis yra iki 400 Kbit/s.

Pastaba: 1,8 V / 3,3 V sąsaja, kai kurie kontaktų ištekliai yra bendrinami. SPI (≤5 kanalai): Konfigūruojamas pagrindinis / pavaldinis režimas. Pastaba: 1,8 V / 3,3 V sąsaja, kai kurie kontaktų ištekliai yra bendrinami.

● CAN (≤2 kanalai): palaiko CAN-FD; palaiko 1Mbps.

Pastaba: 1,8 V / 3,3 V sąsaja, kai kurie kontaktų ištekliai yra bendrinami.

● PWM (≤3 kanalai): 3 nepriklausomi PWM valdikliai, palaikantys iki 16 PWM kanalų, 32 bitų laikmatis/skaitiklis.

Pastaba: 1,8 V / 3,3 V sąsaja, kai kurie kontaktų ištekliai yra bendrinami.

Pastaba: kai kurie PIN ištekliai yra multipleksuojami. Norėdami gauti daugiau informacijos, žr. smeigtukų funkcijų palyginimo lentelę.

Susisiekite su mumis dėl pavyzdžių ir daugiau informacijos!

Paslaugos privalumai

Minimalus užsakymas: 1 vienetas | Palaikomi masiniai užsakymai | Nemokamas SDK | Nemokama techninė pagalba | Pritaikymas priimtas

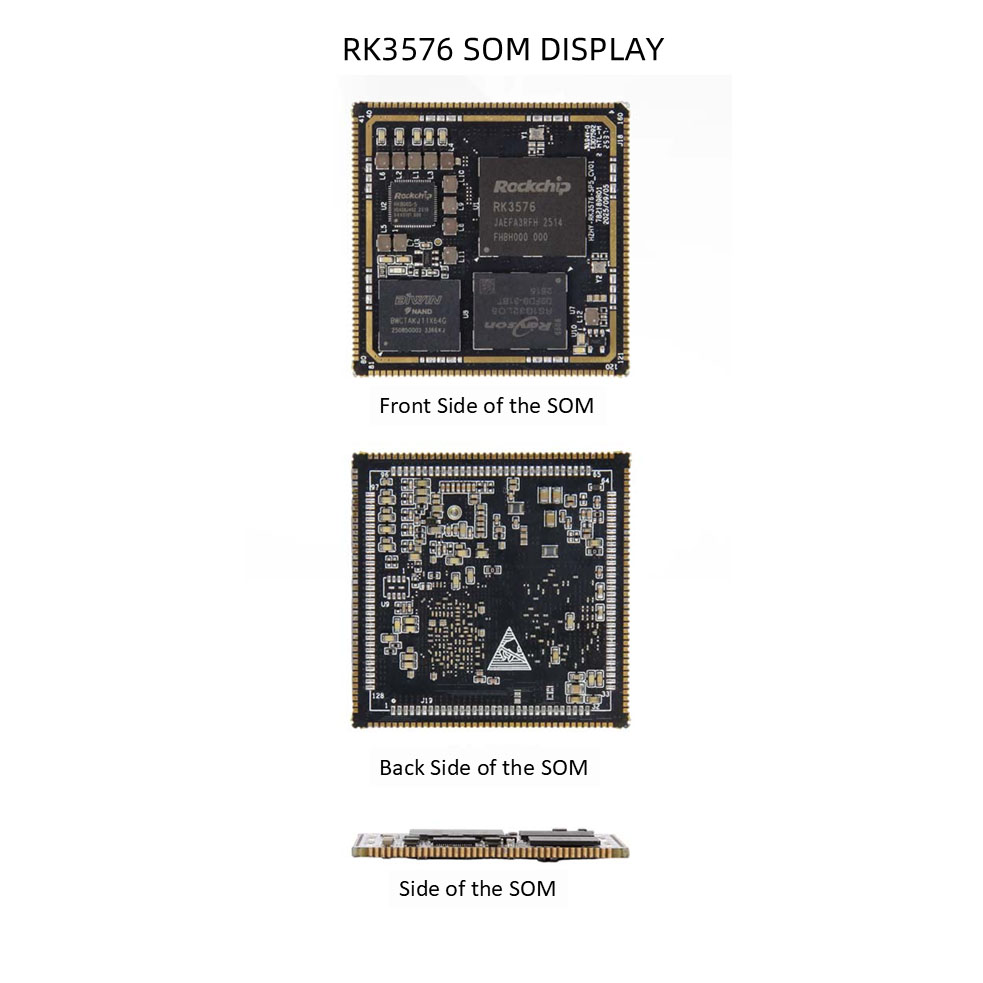

RK3576 SOM Informacija
