„Rockchip RK3566 BTB Core“ plokštė

1. „RockChip RK3566 BTB Core“ plokštė gali būti naudojama kaip aukštos kokybės vienos plokštės kompiuteris ir įterpta pagrindinė plokštė, skirta ekranui, valdymui, tinklo perdavimui, failų saugojimui, kraštų skaičiavimui ir kitiems scenarijams.

2. „RockChip RK3566“, kaip pagrindinio lusto, naudojimas, jis naudoja 22 nm proceso technologiją, kurio pagrindinis dažnis yra iki 1,8 GHz, integruotas su keturių branduolių 64 bitų „Cortex-A55“ procesoriumi ir „Malig522ee“ grafikos procesoriumi, palaiko 4K dekodavimą ir 1080p kodavimą, palaiko

3. Pateikite įvairių atminties ir atminties derinių, iš kurių galite pasirinkti, borto aparatūros konfigūracija yra subalansuota, o programų diapazonas yra platus.

4. Integruota nepriklausoma NPU skaičiavimo galia gali pasiekti 1TOPS, kuri gali būti naudojama lengvam dirbtinio intelekto AI programoms.

5. Didelė integracija su turtingomis išplėtimo sąsajomis su „Gigabit Ethernet“ prievadu, HDMI, EDP, „Minipcle“, „USB3.0“, „USB2.0“, „MIPI“ ekrano sąsaja ir MIPI fotoaparato sąsaja, garso sąsaja ir kitos periferiniai įrenginiai gali suteikti visišką žaidimą ir toliau išplėsti lentos naudojimo scenarijus.

6. Oficialiai palaiko pagrindinius „Andriod 11“, „Debain“, „Ubuntu“ operacinės sistemos vaizdus ir gali būti pritaikytas įvairioms skirtingoms taikymo aplinkai.

7. Visiškai atviras kodas, pateikdami oficialius vadovus, užpildytus SDK tvarkyklės kūrimo rinkinius, projektavimo schemas ir kitus išteklius, galite lengvai pradėti be aklųjų vietų.

Produkto savybės

1. Nemokamas SDK

2. Lentos į lentos struktūrą. RK3566 RK3568 Dvi pagrindinės plokštės yra suderinamos

3. Palaiko kelias ekrano sąsajas, palaiko iki 4K60 rėmo išvestį. Palaiko HDMI, MIPI DSI, EDP, LVDS

4. Integruotas nepriklausomas NPU, skaičiavimo galia gali pasiekti 1TOPS

5. Kelios konfigūracijos: 1/2/4/8GB LPDDR4; 8/32/64/128 GB EMMC

6. 4K dekodavimas; „Gigabit Ethernet“ prievadas; USB3.0

7. Pateikite techninę paramą

Produkto parametrai

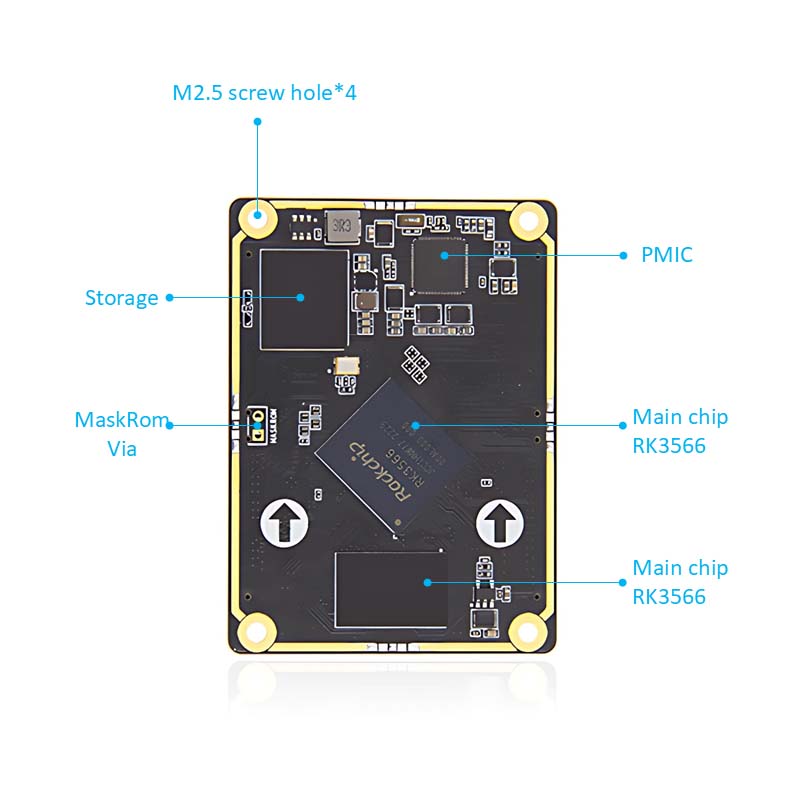

Pagrindinių plokščių parametrai

Jungtis: 260 pins DDR4 jungtis, modelis: ASOA826-H2SB-7H

Pagrindinis lustas: RK3566 (keturių branduolių „Cortex-A55“, 1,8 GHz, Mali-G52)

IO: 260 Auksinių pirštų, 0,5 mm tarpas, veda visus I0

Atmintis: 1/2/4/8GB, lpddr4/4x, 1056MHz

Sandėliavimas: 8/32/64/128 GB, EMMC

Grindjuostės parametrai

Jungtis: 260 pins DDR4 jungtis, modelis: ASOA826-H2SB-7H

Maitinimo sąsaja: 12v@1a (1a ir aukštesnė) DC įvestis, DC sąsaja

Ethernet: 10/100/1000 m adaptyvusis eterneto prievadas

HDMI: HDMI2.0 ekrano sąsaja*1, Maksimali skiriamoji geba 4096*2160@60Hz

LVDS: LVDS ekrano sąsaja*1, vienas kanalas 8 bita

MIPI-DSI: MIPI ekrano sąsaja*1; Vieno MIPI režimo maksimali skiriamoji geba 1920*1080@60Hz

MIPI-CSI: MIPI fotoaparato sąsaja*2, prijungiamas IMX415/OV8858 kamera

EDP: EDP1.3 ekrano sąsaja*1, EDP jutiklinė sąsaja*1

Usb2.0: A tipo sąsaja*3 (pagrindinis kompiuteris); C tipo sąsaja*1 (OTG), programinės įrangos deginimo sąsajai

USB3.0: A tipo sąsaja*1 (pagrindinis kompiuteris)

„WiFi+Bluetooth“: laive „WiFi Bluetooth“ modulis, modelis: RTL8821CU

PCLE sąsaja: „Mini-PCLE“ sąsaja, kurią galima naudoti su viso aukščio arba pusės aukščio „WiFi“ tinklo kortele, 4G moduliu ar kitu „Mini-Pcle“ sąsajos moduliu

SIM kortelės laikiklis: SIM kortelės funkcija turi būti naudojama su 4G moduliu

1²C: 1²C*2

Serijinis prievadas: derinimo serijinis prievadas*1 (UART2) Numatytasis parametras 1500000-8-N-1; Lvttl serijinis prievadas*2 (UART7 ir UART9); Rs232*2 (UART3 ir UART4); Rs485*2 (UART1 ir UART6)

TF kortelių laikiklis: palaikykite „Micro SD“ (TF) kortelę, kad paleistumėte sistemą, iki 512 GB

Garsas: garso išvestis, 3,5 mm garso lizdas*1 (žalia); Garso įvestis, 3,5 mm garso lizdas*1 (raudonas) MIC mikrofono sąsaja*1

SPK garsiakalbio sąsaja*1, gali prijungti 1W galios garsiakalbį

Mygtukai: maitinimo mygtukas; „Maskrom“ mygtukas; Atkūrimo mygtukas

Infraraudonųjų spindulių imtuvas: palaiko infraraudonųjų spindulių nuotolinio valdymo funkciją

RTC: RTC maitinimo lizdas*1

Ventiliatoriaus sąsaja: palaiko 5 V ventiliatoriaus aušinimo įrengimą
