RK3576 SBC Kompiuterių kūrimo lenta

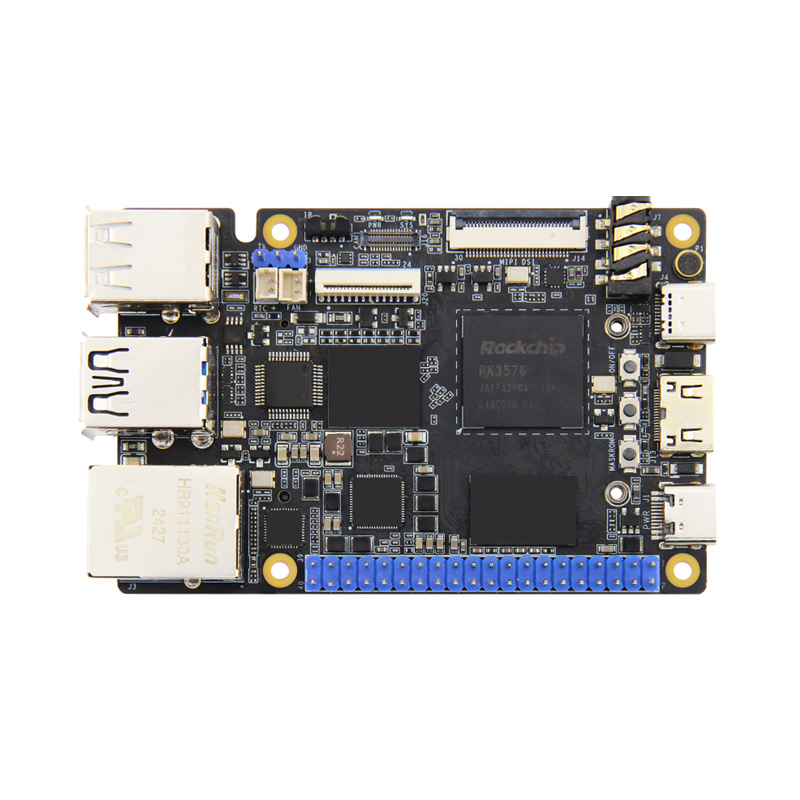

RK3576 pagrindinės plokštės įvadas

• „TP-3 RK3576“ plokštė turi galingą našumą ir gali būti naudojama kaip aukštos kokybės vienos plokštės kompiuteris ir įterpta pagrindinė plokštė, skirta ekranui, valdymui, tinklo perdavimui, failų saugojimui, kraštų skaičiavimui ir kitiems scenarijams.
• Naudojant „RockChip RK3576“ kaip pagrindinį lustą, pagrindinis dažnis gali pasiekti iki 2,2 GHz, integruojant keturių branduolių 642 bitų „Cortex-A72“ ir keturių branduolių 64 bitų „Cortex-A53“, iš viso aštuonių branduolių procesorių ir ARM pašto-G52 MC3GPU, palaikant 8K vaizdo įrašų dekodavimą ir 4K ekrano išvesties, super vaizdo apdorojimo galimybių, palaikančių 8K vaizdo įrašą ir 4K ekrano išvesties, super vaizdo apdorojimo galimybių, palaikymo ir 4K. Kelių ekranų ekranas, įmontuotas nepriklausomas NPU, įgalinantis įvairius AI scenarijus.
• Pateikite įvairių atminties ir saugojimo derinių, iš kurių galite pasirinkti, subalansuotą aparatūros konfigūraciją ir platų programų spektrą. 24
• Integruota nepriklausoma NPU skaičiavimo galia gali pasiekti 6TOPS, įgalinant įvairius AI scenarijus.
• Jis turi aukštą integracijos ir turtingos išplėtimo sąsajas, įskaitant „Gigabit Ethernet“ prievadą, RGMI, USB3.0, USB2.0, „Miklar“, „MinihDMI“, „MIPI“ ekrano sąsają ir MIPI kameros sąsają, garso sąsają, infraraudonųjų spindulių imtuvą, SIM/TF kortelių turėtoją ir kitus periferinius įrenginius, ir veda į 40 nenaudojamų segtukų, infraraudonųjų spindulių, SIM/TF kortelių turėtojo ir kitų periferinių įrenginių, ir veda į 40 nenaudojamų segtukų, infraraudonųjų spindulių, SIM/TF kortelių turėtojo ir kitų periferinių įrenginių, ir veda į 40 nenaudojamų kaiščių, kurie yra komplektuojami su RASPBERY PIPERBERY.
• Jis oficialiai palaiko pagrindinius „Android“, „Debain“ ir „Ubuntu“ operacinės sistemos vaizdus ir gali būti pritaikytas daugiau nei 8 skirtingoms taikymo aplinkai.
• Tai yra visiškai atviras šaltinis, teikia oficialius vadovus ir suteikia išsamius SDK tvarkyklės kūrimo rinkinius, projektavimo schemas ir kitus išteklius, kuriuos galima lengvai naudoti.

RK3576 kūrimo funkcija

• Palaiko kelias operacines sistemas, nesvarbu, ar tai yra plėtra, ar pramoga, ją galima lengvai patenkinti!: Ubuntu/Debian Android/Robot operacinė sistema

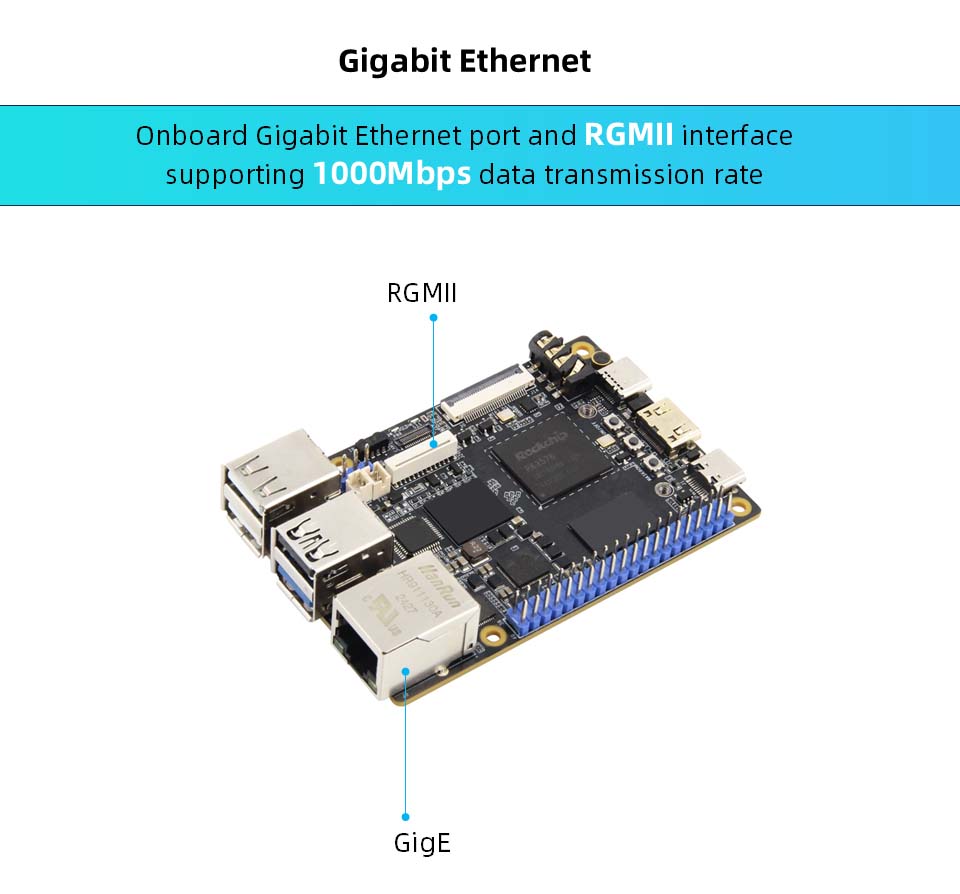

• Borto „Gigabit Ethernet“ prievado ir RGMII sąsaja, palaikykite 1000Mbps duomenų perdavimo greitį
• Integruotas nepriklausomas NPU, skaičiavimo galia gali pasiekti 6TOPS, priima trijų branduolių architektūrą, palaiko INT4/INT8/INT16/FP16/BF16/TF32, įgalina įvairius AI scenarijus
• Palaiko iki 8K@30 kadrų H.264/H.265/VP9/AV2/AVS2 Vaizdo dekodavimas ir 4K@60 kadrų H.264/H.265 Vaizdo įrašų kodavimas

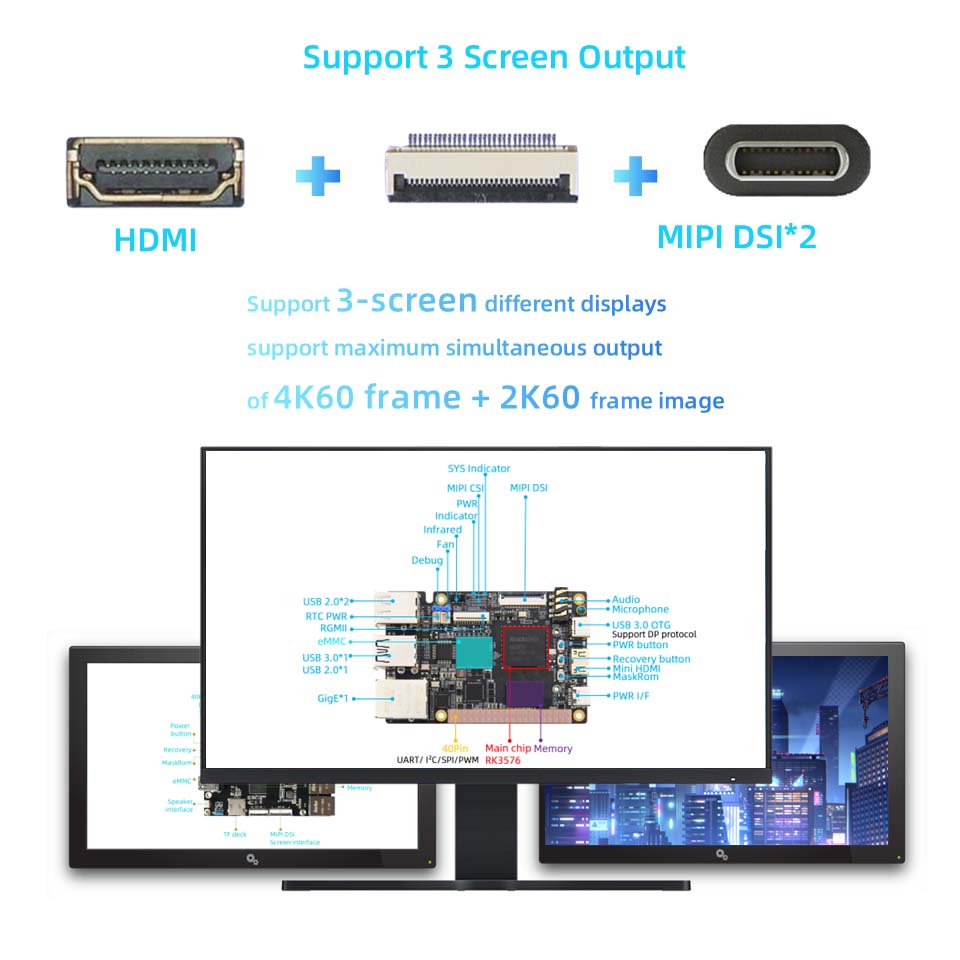

• Palaiko trijų ekranų ekraną, palaiko iki 4K@120 kadrų + 2K@60 kadrų + 1080p@60 kadrų tuo pačiu metu

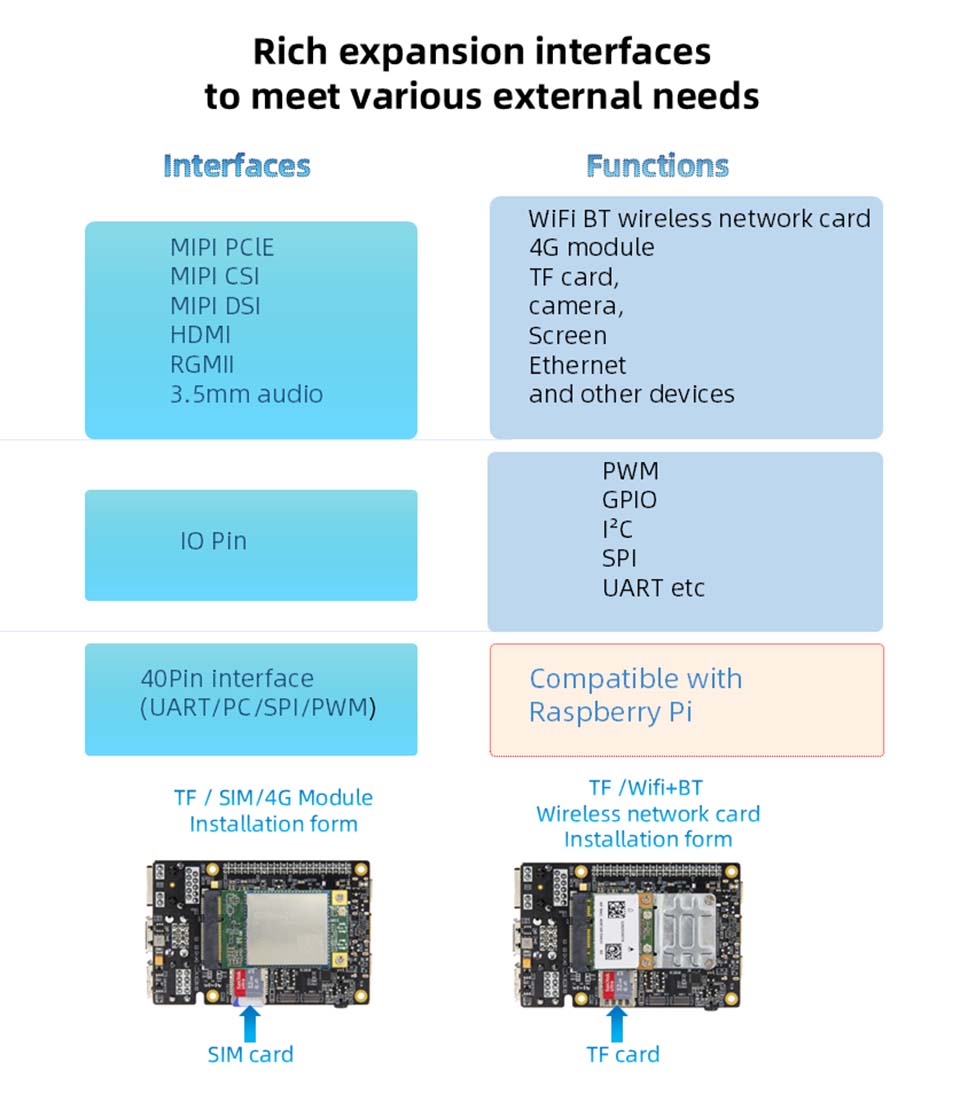

• Turtinga išplėtimo sąsaja

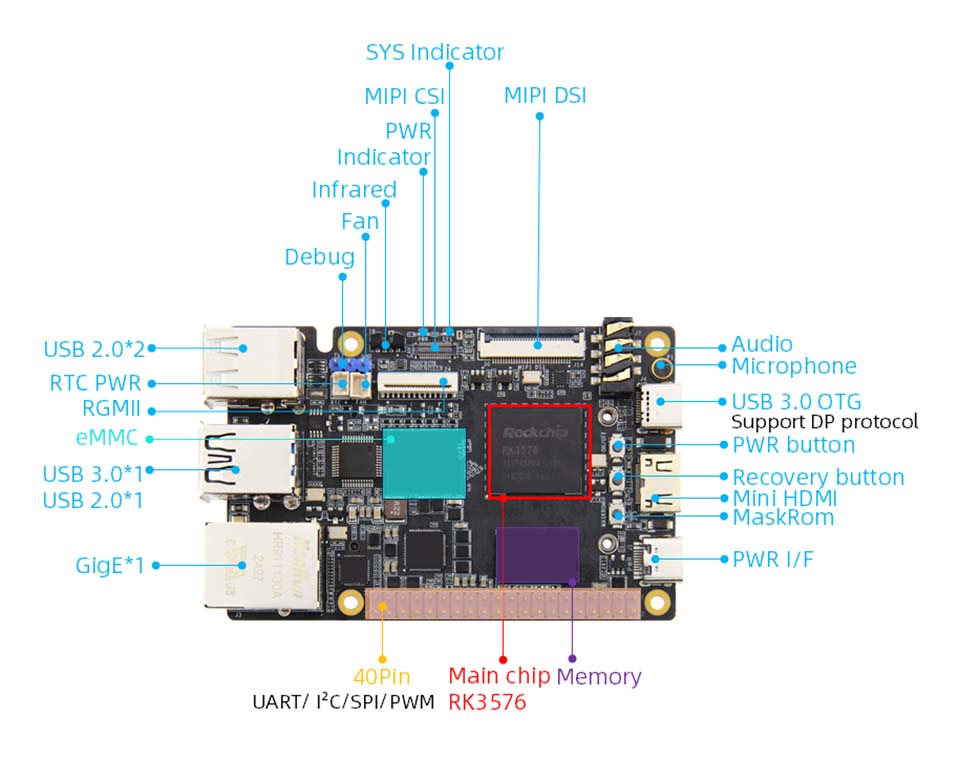

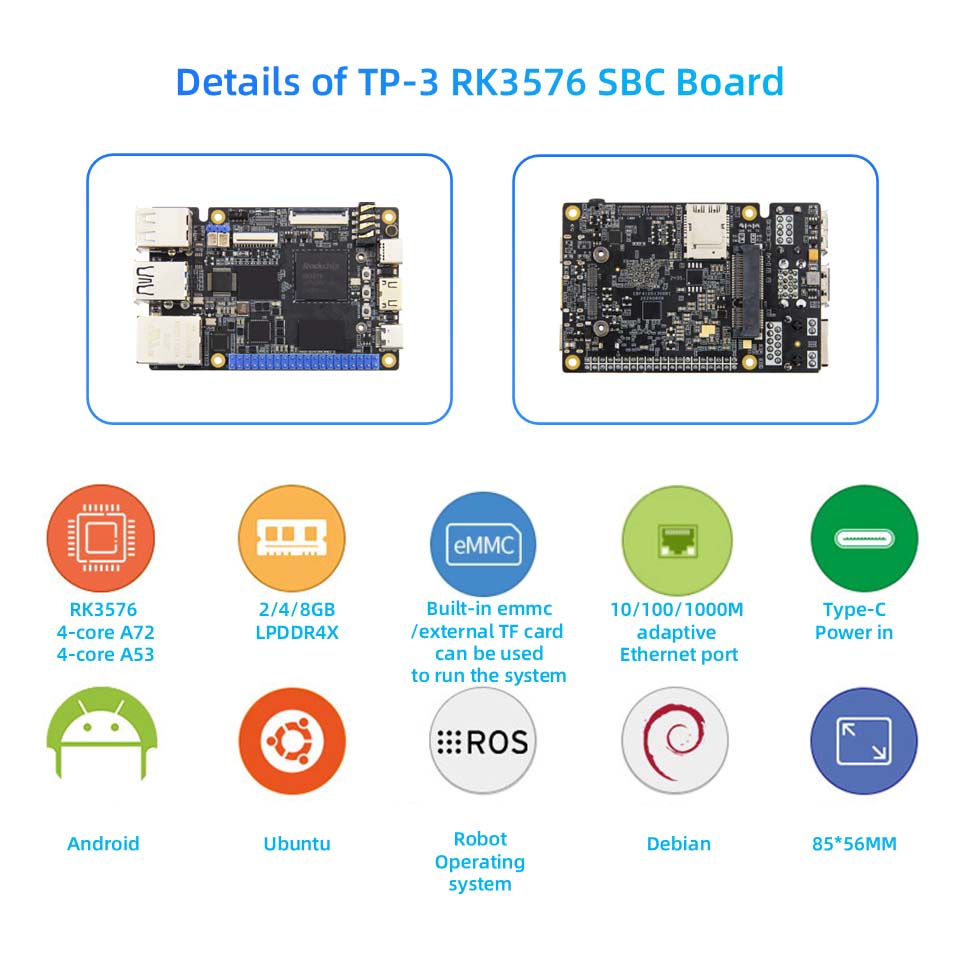

RK3576 Plokštės aparatinės įrangos konfigūracija

• Maitinimo sąsaja: 5V@4A DC įvestis, C tipo sąsaja (nėra duomenų perdavimo galimybė)
• Pagrindinis lustas: RK3576 (keturių branduolių A72 + keturių branduolių A53, Mali-G52 MC3, 6T skaičiavimo galia)
• Atmintis: 2/4/8 GB, LPDDR4X (kiti saugojimo reikalavimai gali būti pritaikyti)
• Sandėliavimas: 0/32/64 GB, EMMC (kiti saugojimo reikalavimai gali būti pritaikyti)
• „Ethernet“: „Gigabit Network“ prievadas*1, palaiko 10/100/1000Mbps duomenų perdavimo greitį; RGMI sąsaja*1, palaiko 10/100/1000MBPS duomenų perdavimo greitį, galima prijungti prie mūsų RGMII Gigabit Ethernet modulio
• HDMI: HDMI2.1 Išvesties*1, palaiko kelių ekranų ekraną su kitais ekranais
• MIPI-DSI: MIPI ekrano sąsają * 1, galima prijungti prie „Wildfire MIPI“ ekrano, palaiko kelis ekranus su kitais ekranais, vieno MIPI režimu, kurio didžiausia skiriamoji geba yra 2560 * 1600 @ 60Fps

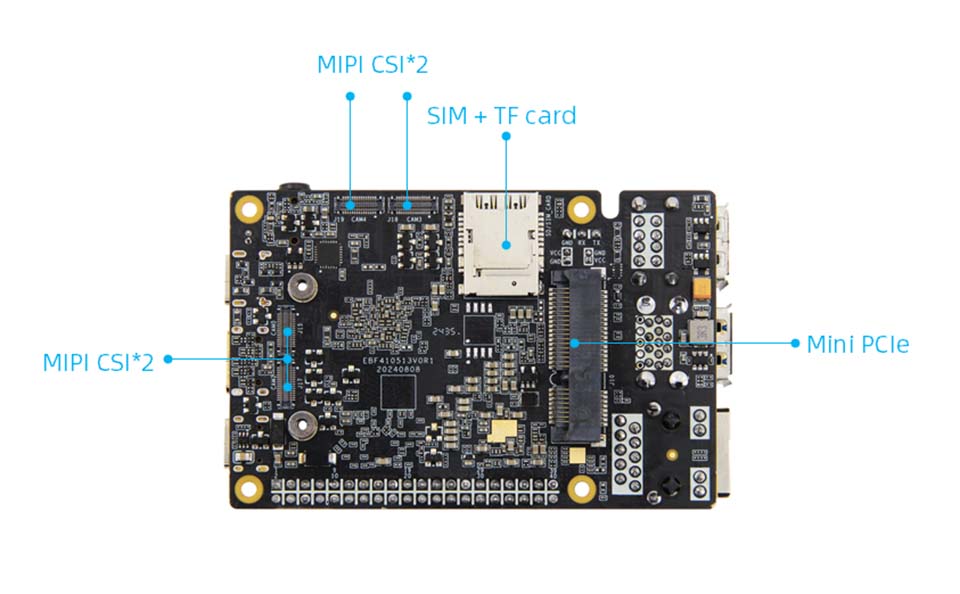

• MIPI-CSI: 2 * 15pin BTB fotoaparato sąsaja * 5 (priekis * 1, atgal * 4), galima prijungti prie mūsų MIPI kameros
• Usb2.0: A tipo sąsaja * 3 (pagrindinis kompiuteris)
• Usb3.0: A tipo sąsaja * 1 (pagrindinis kompiuteris); C tipo sąsaja * 1 (OTG), programinės įrangos deginimo sąsajai, palaiko DP protokolą, galima naudoti su kitais ekranais
• „PCLE“ sąsaja: „Mini-PCLE“ sąsaja, kurią galima naudoti su viso aukščio arba pusės aukščio „WiFi“ tinklo plokštės, 4G modulio ar kito „Mini-PCLE“ sąsajos moduliu
• SIM+TF kortelės laikiklis: Tuo pačiu metu galite įterpti SIM kortelę ir „Micro SD“ (TF) kortelę
• 40pin sąsaja: suderinama su „Raspberry Pi 40pin“ sąsaja, palaiko PWM/GPIO/C/SPI/UART funkcijas
• Derinimo serijinis prievadas: Numatytasis parametras 1500000-8-N-1
• Garsas: Micin*1, kondensatoriaus mikrofonas; ausinių išvestis + mikrofono įvestis 2-in-1 sąsaja*1
• Mygtukai: maitinimo mygtukas*1; „Maskrom“ mygtukas*1; Atkūrimo mygtukas*1
• LED: galios indikatorius*1; Sistemos indikatorius*1
• Infraraudonųjų spindulių imtuvas: palaiko infraraudonųjų spindulių nuotolinio valdymo funkciją
• RTC: RTC maitinimo lizdas*1

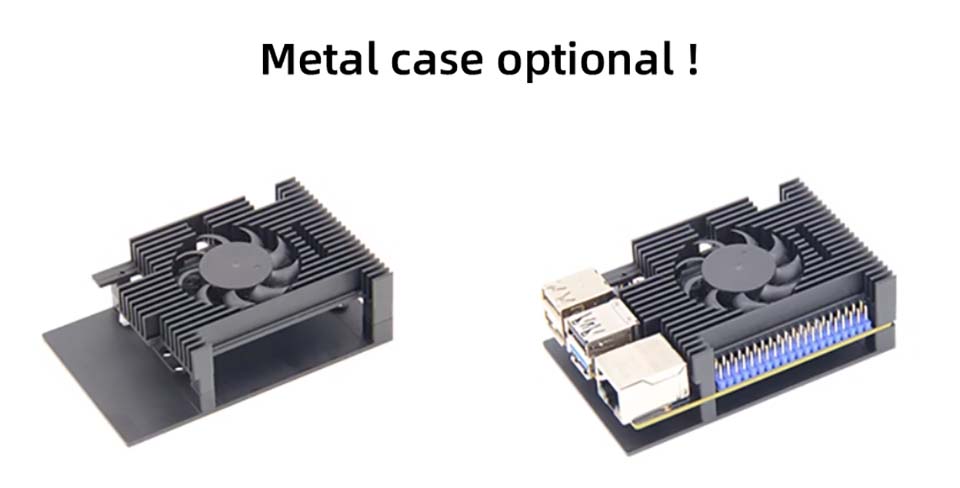

• Ventiliatoriaus sąsaja: palaiko 5 V ventiliatoriaus įrengimą aušinimui

Kiti šios RK3576 plokštės parametrai

Sistema: „Android 14“, „Ubuntu“, „Debian“

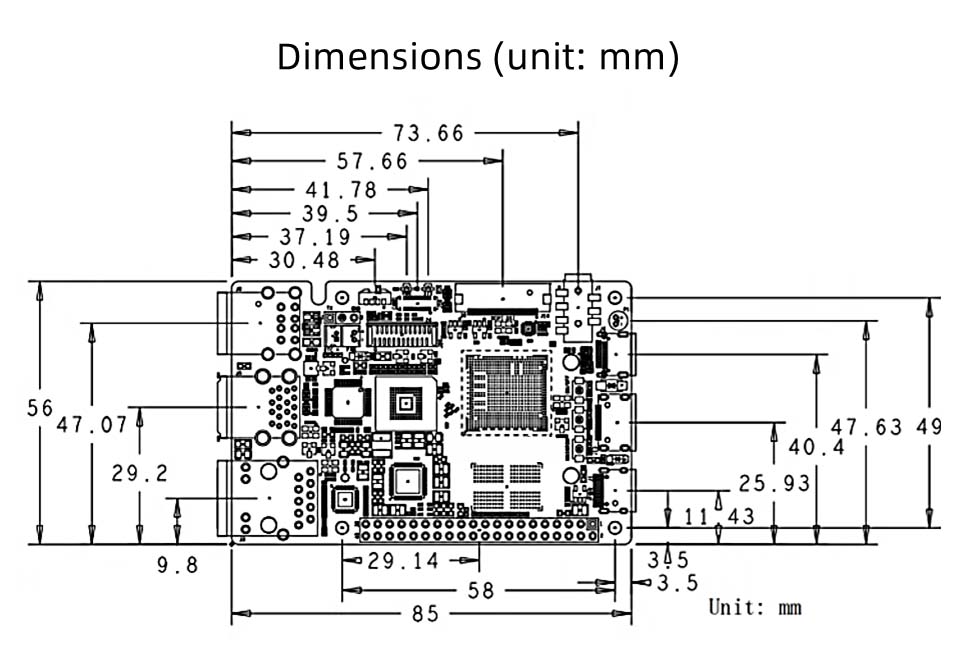

Dydis: 85*56 mm
