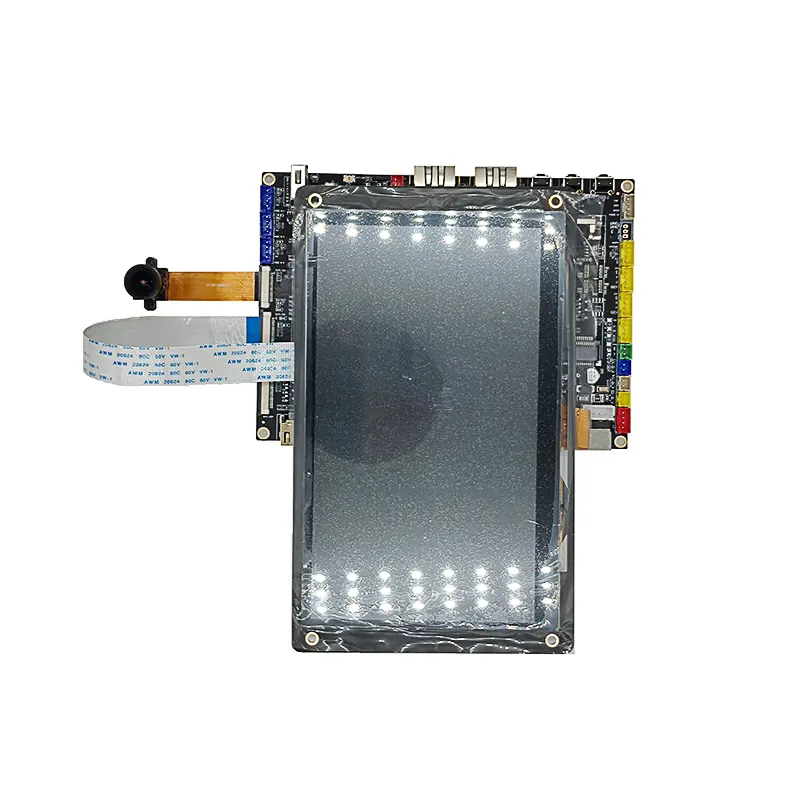

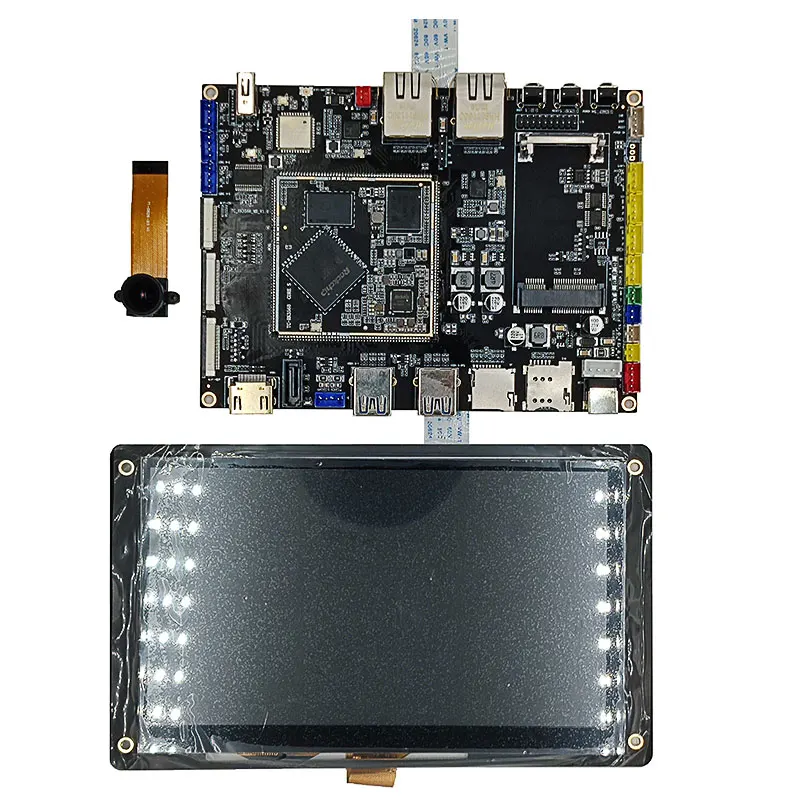

RK3568 plėtros valdyba

RK3568, keturių branduolių 64 bitų Cortex-A55 procesorius su 22 nm litografijos procesu, turi iki 2,0 GHz dažnį, užtikrinantį efektyvų ir stabilų galinio įrangos duomenų apdorojimo našumą. Yra įvairių sandėliavimo galimybių, leidžiančių klientams greitai įgyvendinti produktų tyrimus ir gamybą. Jis palaiko iki 8 GB RAM, iki 32 bitų pločio ir iki 1600 MHz dažnį. Jis palaiko visų duomenų ryšio ECC, todėl duomenys tampa saugesni ir patikimesni bei atitinka didelės atminties produktų programos veikimo reikalavimus. Jis integruotas su dviejų branduolių GPU, didelio našumo VPU ir didelio efektyvumo NPU. GPU palaiko OpenGL ES3.2/2.0/1.1, Vulkan1.1. VPU gali pasiekti 4K 60 kadrų per sekundę H.265/H.264/VP9 vaizdo dekodavimą ir 1080P 100 kadrų per sekundę H.265/ H.264 vaizdo kodavimą. NPU palaiko pagrindinių sistemų, tokių kaip Caffe / TensorFlow, perjungimą vienu spustelėjimu.

Siųsti užklausą    PDF parsisiųsti

Prekės aprašymas

„Thinkcore TC-RK3568“ antspaudo skylės kūrimo plokštės specifikacija


Autorių teisių pareiškimas

Šio vadovo autorių teisės priklauso Shenzhen Thinkcore Technology Co., Ltd. ir visos teisės yra saugomos. Jokioms įmonėms ar asmenims neleidžiama išgauti dalies arba viso šio vadovo, o pažeidėjai bus patraukti baudžiamojon atsakomybėn pagal įstatymus.


Dėmesio:

Parduodamos kūrimo platformos vadovai retkarčiais bus atnaujinami, atsisiųskite naujausią vadovą iš svetainės www.think-core.com arba susisiekite su mūsų įmonės pardavimų atstovu, daugiau įspėjimo nebus.


Išleidimo pastaba

Versija

Data

Autorius

apibūdinimas

Rev.01

2022-08-04

Peržiūra



Skyrius 1. TC-RK3568 Antspaudo angos kūrimo lentos įvadas

TC-RK3568 Antspaudo angos kūrimo lentos trumpas

TC-RK3568 antspaudo angos kūrimo plokštė apima TC-RK3568 antspaudo skylės SOM ir laikiklio skydą.

TC-RK3568 Stamp Hole sistema modulyje yra su Rockchip 64 bitų procesoriumi RK3568, kuris sukonfigūruotas su dviejų branduolių GPU ir didelio našumo NPU.


RK3568, keturių branduolių 64 bitų Cortex-A55 procesorius su 22 nm litografijos procesu, turi iki 2,0 GHz dažnį, užtikrinantį efektyvų ir stabilų galinio įrangos duomenų apdorojimo našumą. Yra įvairių sandėliavimo galimybių, leidžiančių klientams greitai įgyvendinti produktų tyrimus ir gamybą. Jis palaiko iki 8 GB RAM, iki 32 bitų pločio ir iki 1600 MHz dažnį. Jis palaiko visų duomenų ryšio ECC, todėl duomenys tampa saugesni ir patikimesni bei atitinka didelės atminties produktų programos veikimo reikalavimus. Jis integruotas su dviejų branduolių GPU, didelio našumo VPU ir didelio efektyvumo NPU. GPU palaiko OpenGL ES3.2/2.0/1.1, Vulkan1.1. VPU gali pasiekti 4K 60 kadrų per sekundę H.265/H.264/VP9 vaizdo dekodavimą ir 1080P 100 kadrų per sekundę H.265/ H.264 vaizdo kodavimą. NPU palaiko pagrindinių sistemų, tokių kaip Caffe / TensorFlow, perjungimą vienu spustelėjimu.


Su MIPI-CSI x2, MIPI-DSI x2, HDMI2.0, EDP vaizdo sąsajomis jis gali palaikyti iki trijų ekranų išvesties su skirtingu ekranu. Integruotas 8M IPT palaiko dvigubas kameras ir HDR. Vaizdo įvesties sąsają galima prijungti prie išorinės kameros arba kelių kamerų. Jame įrengti du prisitaikantys RJ45 Gigabit Ethernet prievadai, per kuriuos galima pasiekti ir perduoti vidinius ir išorinius tinklo duomenis, pagerinant tinklo perdavimo efektyvumą ir patenkinant produktų su keliais tinklo prievadais, pvz., NVR ir pramoninio šliuzo, poreikius.


Nešiklio plokštėje yra daug sąsajų, tokių kaip 4G LTE prievadas, USB3.0, USB2.0, PCIE, dvigubas eternetas, WIFI, Bluetooth, garso įvestis ir išvestis, HDMI išvestis, MIPI DSI ekranas, eDP ekranas, LVDS ekranas, MIPI CSI kamera, TF kortelės lizdas, RS485, RS232, TTL, CAN, maitinimo išvestis, SATA ir kt.

Palaikomos Android 11, Ubuntu 18.04 OS, Debian OS ir Linux Buildroot. Stabilus ir patikimas veikimas užtikrina saugią ir stabilią sistemos aplinką produktų tyrimams ir gamybai.

Pateikiamas pilnas SDK, kūrimo dokumentai, pavyzdžiai, technologijų dokumentai, mokymo programos ir kiti ištekliai, kad vartotojai galėtų toliau tinkinti.


TC-RK3568 antspaudo skylės kūrimo plokštės ypatybės:

Dydis: 150mm x 110mm.

Turtingos sąsajos gali būti tiesiogiai naudojamos įvairiuose išmaniuosiuose gaminiuose, kad būtų lengviau užbaigti gaminius.

Palaikomos Android 11.0, Ubuntu 18.04 OS, Debian OS ir Linux Buildroot.


Taikymas

Šią plokštę galima plačiai naudoti išmaniuosiuose NVR, debesų terminaluose, daiktų interneto šliuzuose, pramoniniame valdyme, kraštų skaičiavime, veido atpažinimo vartuose, NAS, transporto priemonių centrinėse konsolėse ir kt.


Charakteristinis parametras

Specifikacijos

CPU

RockChip RK3568, keturių branduolių 64 bitų Cortex-A55, 22 nm litografijos procesas, dažnis iki 2,0 GHz

GPU

ARM G52 2EE

Palaiko OpenGL ES 1.1 / 2.0 / 3.2, OpenCL 2.0, Vulkan 1.1

Integruota didelio našumo 2D spartinimo aparatinė įranga

NPU

0.8Tops@INT8, integruotas didelio našumo AI greitintuvas RKNN NPU

Palaiko Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet perjungimą vienu spustelėjimu

VPU

Palaiko 4K 60 kadrų per sekundę H.265/H.264/VP9 vaizdo dekodavimą

Palaiko 1080P 100 kadrų per sekundę H.265/H.264 vaizdo kodavimą

Palaiko 8M IPT, palaiko HDR

RAM

2GB/4GB/8GB

Sandėliavimas

8 GB / 16 GB / 32 GB / 64 GB / 128 GB eMMC

Palaiko SATA 3.0 x 1 (išplėskite 2.5 colių SSD / HDD)

Palaiko TF kortelės lizdą x1 (išplėskite su TF kortele)

Sistemos OS

Android11/Linux Buildroot/Ubuntu/Debian


Aparatinės įrangos savybės

Ekranas

1 * HDMI2.0, palaiko 4K@60fps išvestį

1 * MIPI DSI, palaiko 1920*1080@60fps išvestį

1 * LVDS, palaiko 1920*1080@60fps išvestį

1 * eDP1.3, palaiko 2560x1600@60fps išvestį

Ethernet

Palaiko du Gigabit Ethernet prievadus (1000 Mbps)

bevielis internetas

Mini PCIe, skirtas prijungti 4G LTE

Palaiko WiFi 6 (802.11 AX)

Palaiko BT5.0

PCIE3.0

Palaiko PCE3.0 sąsają

Garsas

1 * HDMI garso išvestis

1 * Garsiakalbio išvestis

1 * Ausinių išvestis

1 * Mikrofono garso įvestis

Fotoaparatas

Palaiko 1 kanalo MIPI-CSI kameros sąsają

Palaiko HDR, vaizdas išlieka aiškus esant foniniam apšvietimui arba stipraus apšvietimo sąlygomis



USB

1 * USB3.0 priegloba, 4 * USB 2.0 priegloba, 1 * USB3.0 OTG

SATA

1 * SATA, 6,0 Gb/s

Serijinis

1 * TTL, 2 * RS232, 1 * RS485

GALI

Palaiko CAN2.0B, palaiko 1Mbps, 8Mbps

TF kortelė

1 * TF kortelės lizdas

Kiti

GPIO ir ADC

Dydis

150 mm * 110 mm


Įvesties įtampa

12V/3A

Laikymo temperatūra



-30 ~ 80 ° C

Darbinė temperatūra

-20 ~ 60 ° C

Sandėliavimas Drėgmė

10% ~ 80%

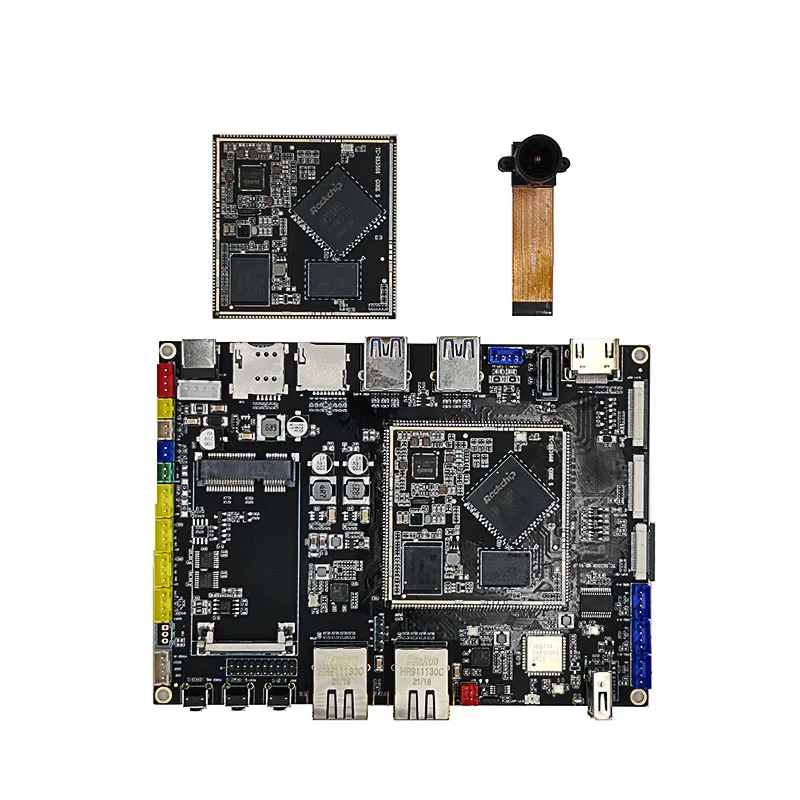

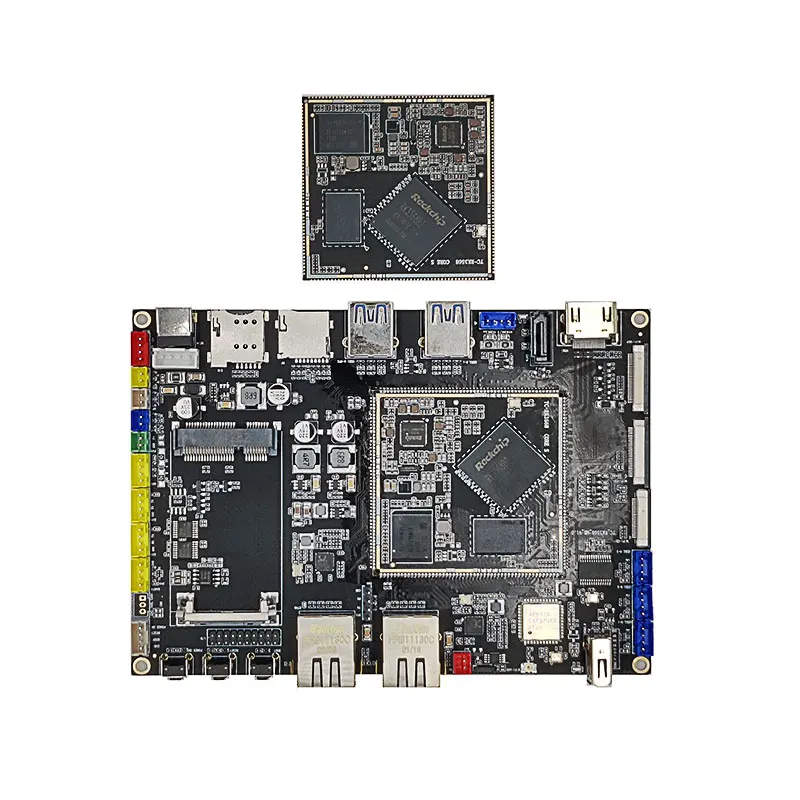

SOM išvaizda

SOM priekis

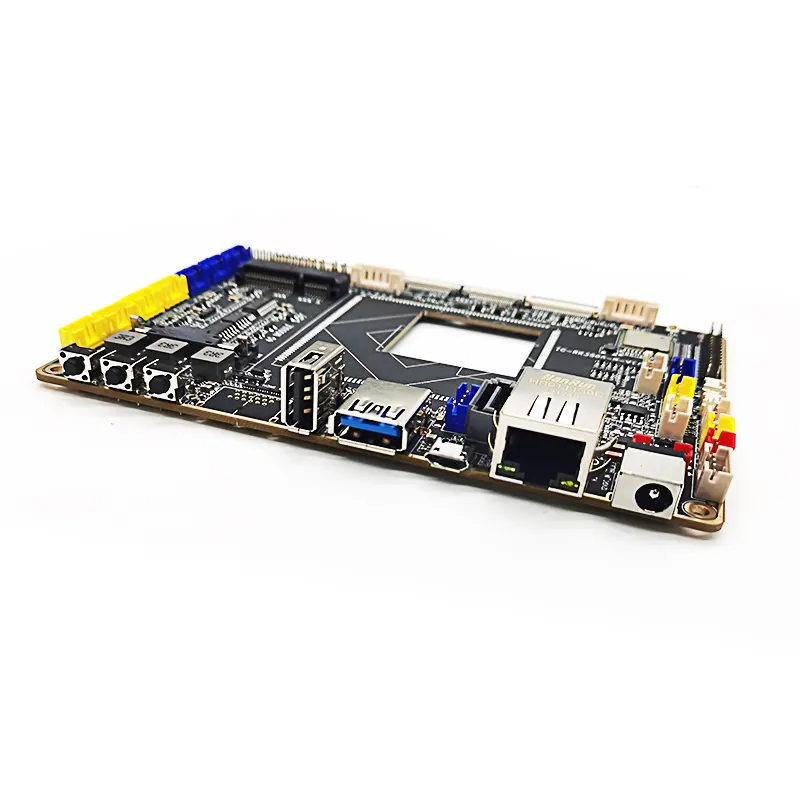

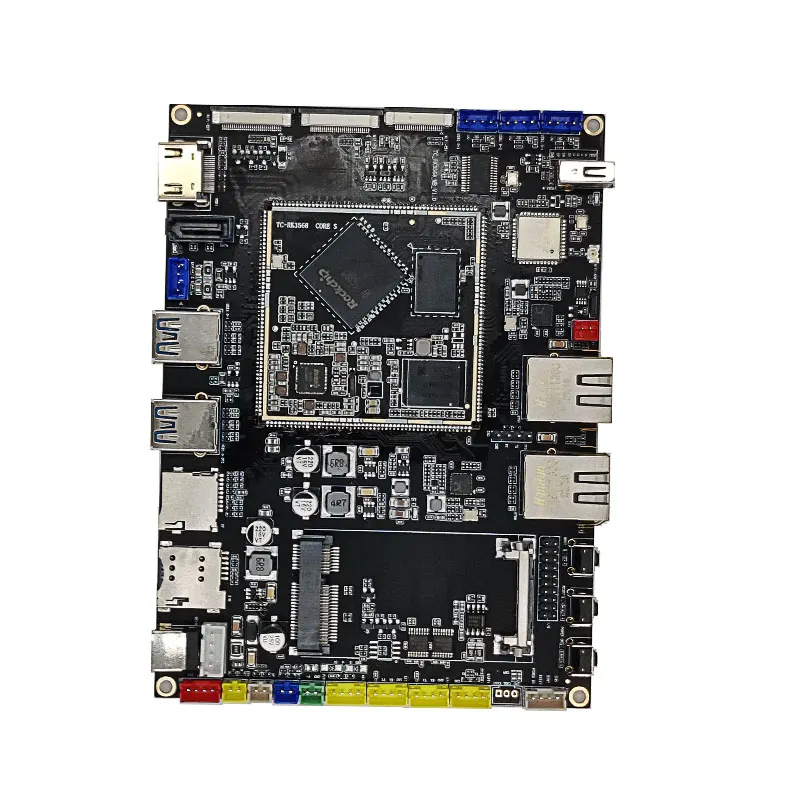

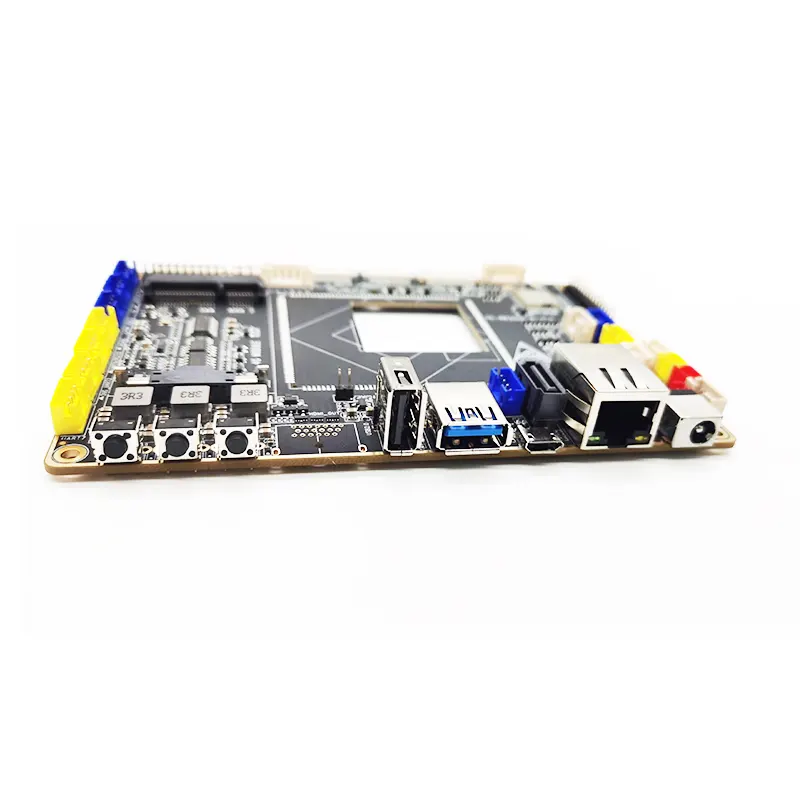

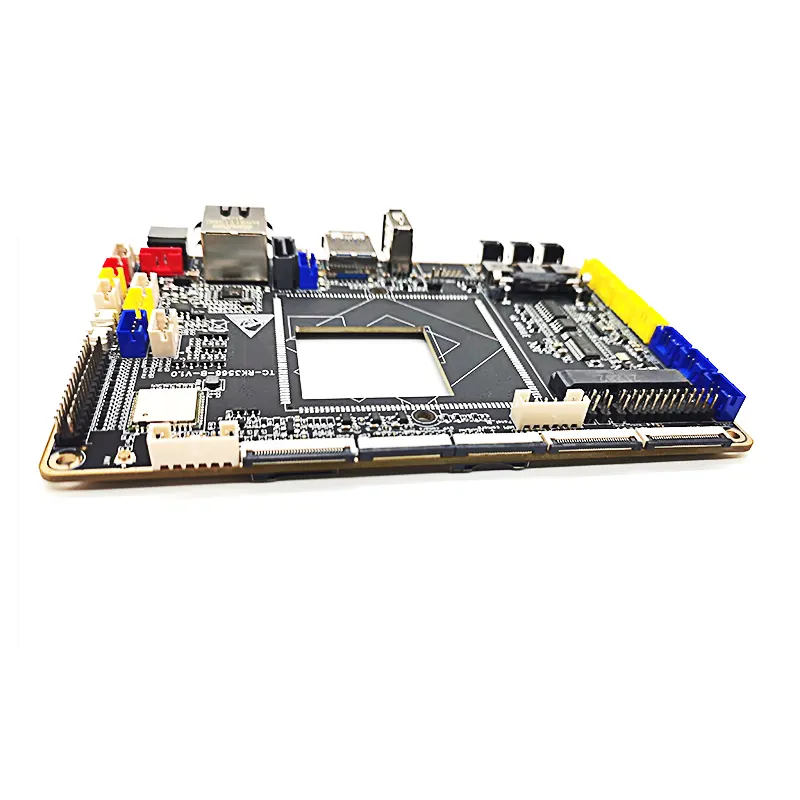

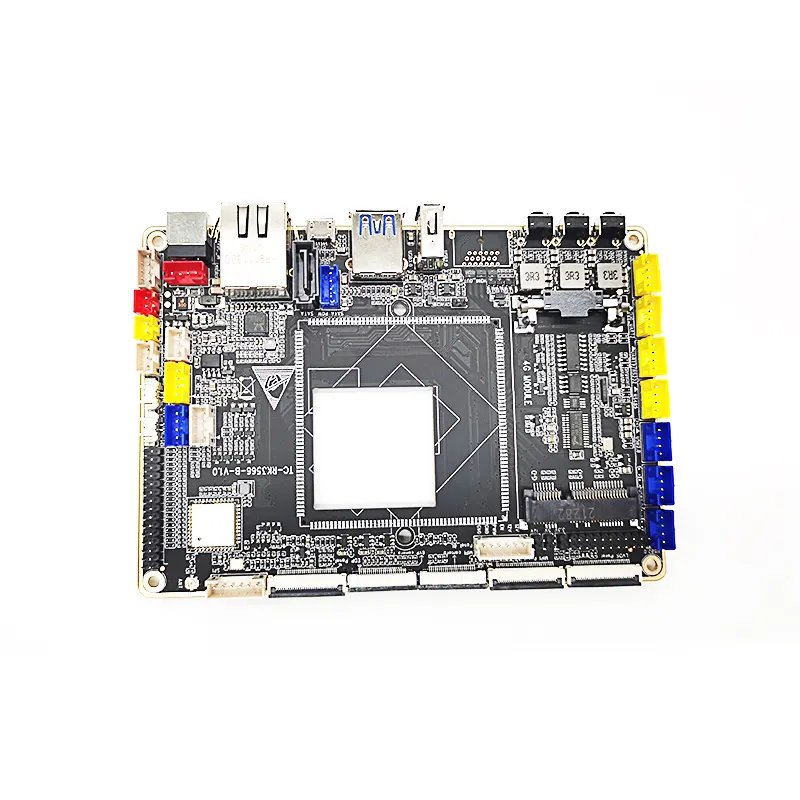

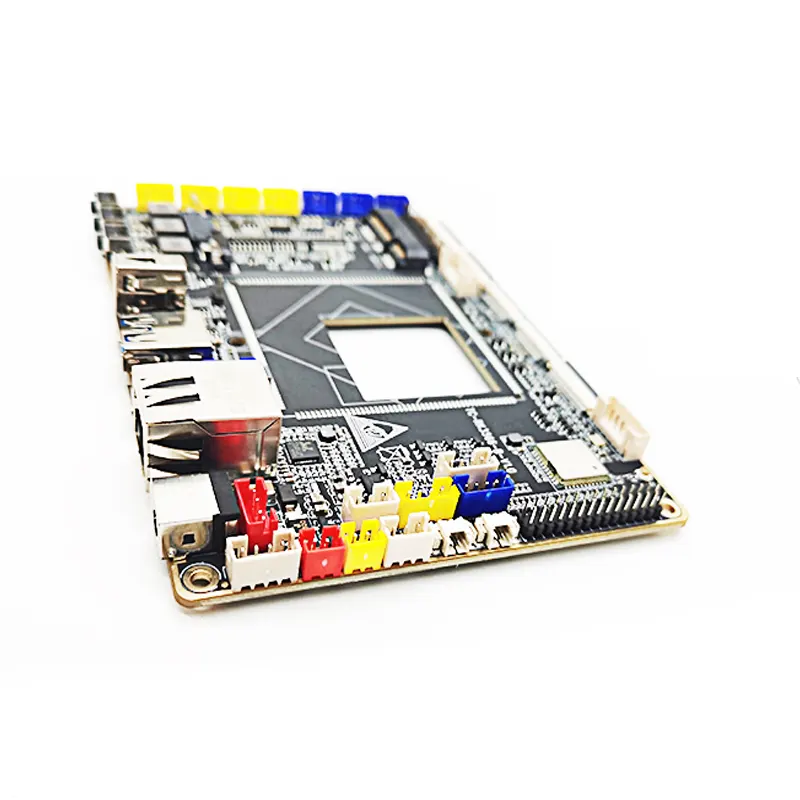

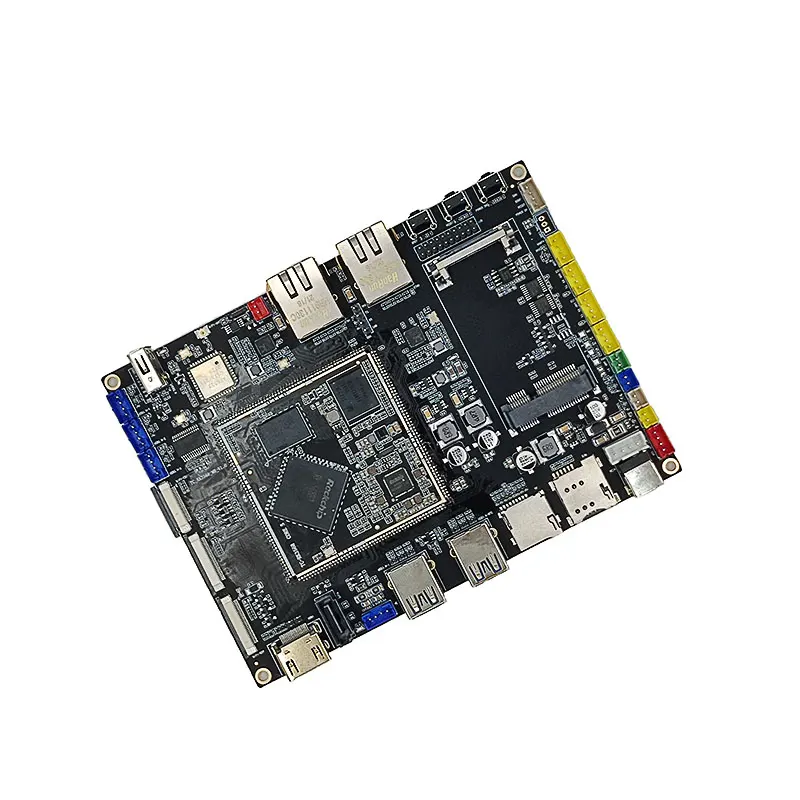

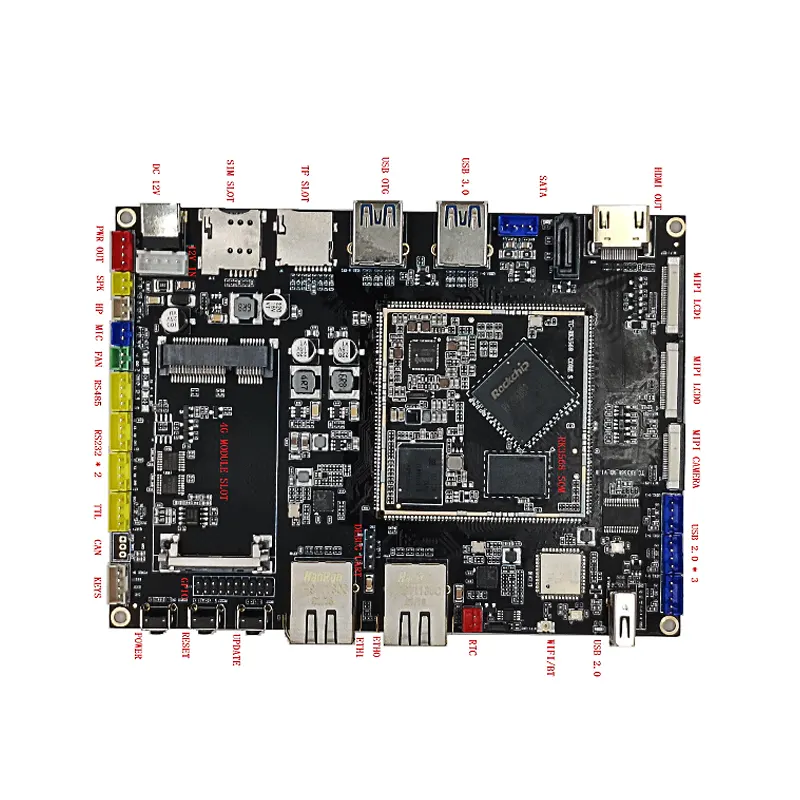

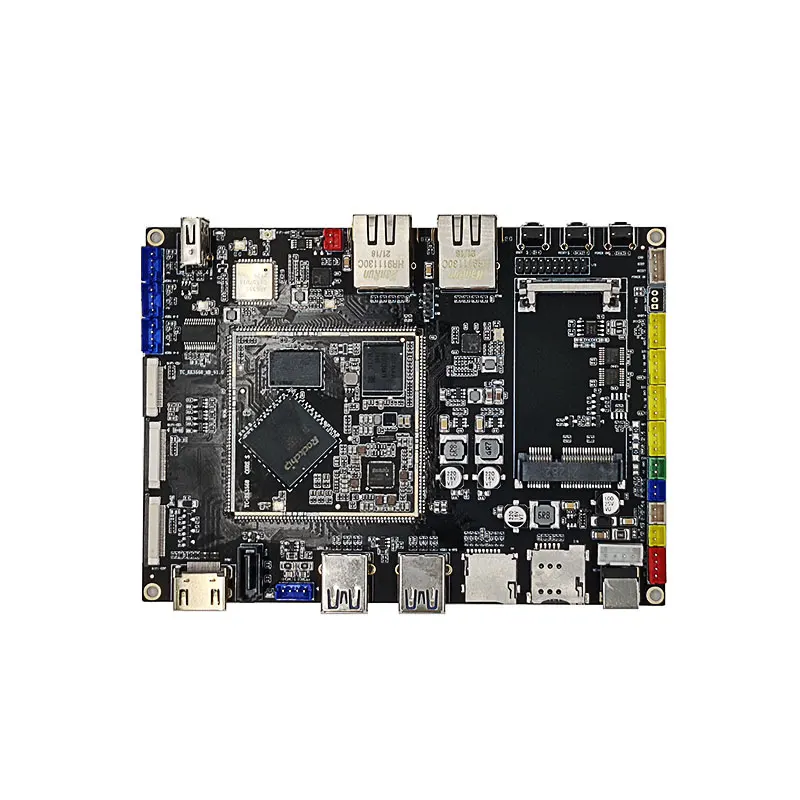

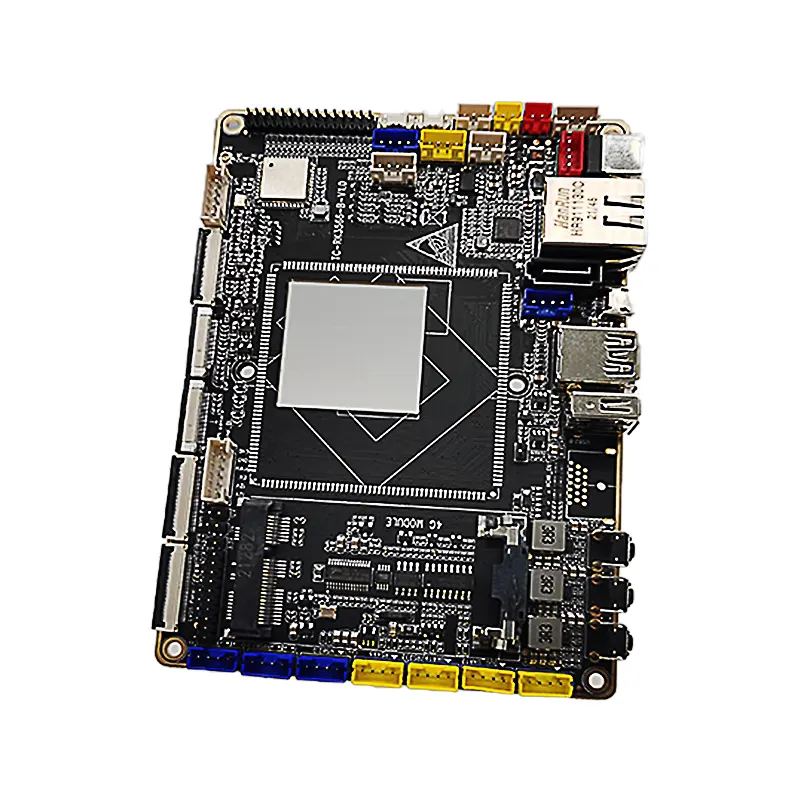

Vystymosi tarybos išvaizda


2 skyrius. SOM PIN apibrėžimas

SOM PIN apibrėžimas

PIN kodas

Pagrindinės plokštės kaiščio apibrėžimas

Numatytoji funkcija

Numatytasis funkcijos aprašymas

IO galia

Trinkelės tipo IO traukimas

1

VCC3V3_SYS

3,3 V sistemos maitinimo šaltinis

Įėjimo įtampa 3,3V



-

2

VCC3V3_SYS

3,3 V sistemos maitinimo šaltinis

Įėjimo įtampa 3,3V



-

3

GND

GND

GND



-

4

GND

GND

GND



-

5

SDMMC0_DET_L

SDMMC0_DET/SATA_CP_DET/PCIE30X1_CLKREQn_M0/GPIO0_A4_u

SDMMC0 aptikti įvestį

3,3 V

I/O UP

6

SDMMC0_D3

SDMMC0_D3 / ARMJTAG_TMS / UART5_RTSn_M0 / GPIO2_A0_u

SDMMC0 duomenų prievadas

3,3 V

I/O UP



7

SDMMC0_D2

SDMMC0_D2 / ARMJTAG_TCK / UART5_CTSn_M0 / GPIO1_D7_u

SDMMC0 duomenų prievadas

3,3 V

I/O UP



8

SDMMC0_D1

SDMMC0_D1 / UART2_RX_M1 / UART6_RX_M1 / PWM9_M1 / GPIO1_D6_u

SDMMC0 duomenų prievadas

3,3 V

I/O UP



9

SDMMC0_D0

SDMMC0_D0 / UART2_TX_M1 / UART6_TX_M1 / PWM8_M1 / GPIO1_D5_u

SDMMC0 duomenų prievadas

3,3 V

I/O UP



10

SDMMC0_CMD

SDMMC0_CMD/PWM10_M1/UART5_RX_M0/CAN0_TX_M1/GPIO2_A1_u

SDMMC0 komandos išvestis

3,3 V

I/O UP



11

SDMMC0_CLK

SDMMC0_CLK/TEST_CLKOUT/UART5_TX_M0/CAN0_RX_M1/GPIO2_A2_d

SDMMC0 laikrodžio išvestis



3,3 V

I/O DOWN

12

RESETN

NPOR_U

Atstatyti signalo aptikimą

3,3 V

-

13

RK809_PWRON

Maitinimas

Įjungimo signalo įvestis, išorinės jungties maitinimo mygtukas, aktyvus žemas



-

14

ATGAVIMAS

SARADC_VIN0

AD klaviatūros įvestis

1.8V

-

15

EXT_EN

EXT_EN

PMIC maitinimo įjungimas



-

16

HPR_OUT

HPR_OUT

Ausinės iš karto

3,3 V

-

17

HPL_OUT

HPL_OUT

Ausinės paliktos

3,3 V

-

18

SPKP_OUT

SPKP_OUT

Išsikalbėk

5V/0,6W

-

19

SPKN_OUT

SPKN_OUT

Išsikalbėk -

5V/0,6W

-

20

MIC1_INN

MIC1_INN/MIC_R

MIC1_INN

3,3 V

-

21

MIC1_INP

MIC1_INP/MIC_L

MIC1_INP

3,3 V

-

22

HP_DET_L_GPIO3_C2

LCDC_VSYNC/VOP_BT1120_D14/SPI1_MISO_M1/UART5_TX_M1/I2S1_SDO3_M2/GPIO3_C2_d

Ausinių aptikimas

3,3 V

I/O DOWN

23

SPK_CTL_H_GPIO3_C3

LCDC_DEN/VOP_BT1120_D15/SPI1_CLK_M1/UART5_RX_M1/I2S1_SCLK_RX_M2/GPIO3_C3_d



3,3 V

I/O DOWN

24

VCC3V3_SD

3,3 V maitinimo šaltinis

Išėjimo įtampa 3,3 V SD kortelei, vardinė išėjimo srovė 2A



-

25

VCC_3V3

3,3 V maitinimo šaltinis

Išėjimo įtampa 3.3V, Nominali išėjimo srovė 2A



-

26

VCC_1V8

1.8V maitinimo šaltinis

Išėjimo įtampa 1,8V, vardinė išėjimo srovė 2,5A



-

27

PDM_SDI1_M0_ADC

I2S1_SDO3_M0/I2S1_SDI1_M0/PDM_SDI1_M0/PCIE20_PERSTn_M2/GPIO1_B2_d

PDM_SDI1_M0_ADC

3,3 V

IO DOWN

28

PDM_SDI2_M0_ADC

I2S1_SDO2_M0/I2S1_SDI2_M0/PDM_SDI2_M0/PCIE20_WAKEn_M2/ACODEC_ADC_SYNC/GPIO1_B1_d

PDM_SDI2_M0_ADC

3,3 V

IO DOWN

29

PDM_SDI3_M0_ADC

I2S1_SDO1_M0/I2S1_SDI3_M0/PDM_SDI3_M0/PCIE20_CLKREQn_M2/ACODEC_DAC_DATAR/GPIO1_B0_d

PDM_SDI3_M0_ADC

3,3 V

IO DOWN

30

PDM_CLK1_M0_ADC

I2S1_SCLK_RX_M0/UART4_RX_M0/PDM_CLK1_M0/SPDIF_TX_M0/GPIO1_A4_d

PDM_CLK1_M0_ADC

3,3 V

IO DOWN

31

GMAC0_TXD0

GMAC0_TXD0/UART1_RX_M0/GPIO2_B3_u

GMAC0 perduoda duomenis

1.8V

I/O UP

32

GMAC0_TXD1

GMAC0_TXD1/UART1_TX_M0/GPIO2_B4_u

GMAC0 perduoda duomenis

1.8V

I/O UP

33

GMAC0_TXD2

SDMMC1_D3 / GMAC0_TXD2 / UART7_TX_M0 / GPIO2_A6_u

GMAC0 perduoda duomenis

1.8V

I/O UP

34

GMAC0_TXD3

SDMMC1_CMD/GMAC0_TXD3/UART9_RX_M0/GPIO2_A7_u

GMAC0 perduoda duomenis

1.8V

I/O UP

35

GMAC0_TXEN

GMAC0_TXEN/UART1_RTSn_M0/SPI1_CLK_M0/GPIO2_B5_u

GMAC0 perdavimo įjungimas

1.8V

I/O UP

36

GMAC0_TXCLK

SDMMC1_CLK / GMAC0_TXCLK / UART9_TX_M0 / GPIO2_B0_d

GMAC0 perdavimo laikrodis

1.8V

I/O DOWN

37

GMAC0_RXD0

GMAC0_RXD0/UART1_CTSn_M0/SPI1_MISO_M0/GPIO2_B6_u

GMAC0 gauti duomenis

1.8v

I/O UP

38

GMAC0_RXD1

I2S2_SCLK_RX_M0/GMAC0_RXD1/UART6_RTSn_M0/SPI1_MOSI_M0/GPIO2_B7_d

GMAC0 gauti duomenis

1.8V

I/O DOWN

39

GMAC0_RXD2

SDMMC1_D0 / GMAC0_RXD2 / UART6_RX_M0 / GPIO2_A3_u

GMAC0 gauti duomenis

1.8v

I/O UP

40

GMAC0_RXD3

SDMMC1_D1 / GMAC0_RXD3 / UART6_TX_M0 / GPIO2_A4_u

GMAC0 gauti duomenis

1.8V

I/O UP

41

GMAC0_RXDV_CRS

I2S2_LRCK_RX_M0/GMAC0_RXDV_CRS/UART6_CTSn_M0/SPI1_CS0_M0/GPIO2_C0_d

GMAC0 RX duomenų galiojantis signalas

1.8V

I/O DOWN

42

GMAC0_RXCLK

SDMMC1_D2 / GMAC0_RXCLK / UART7_RX_M0 / GPIO2_A5_u

GMAC0 priėmimo laikrodis

1.8V

I/O UP

43

ETH0_REFCLKO_25M

I2S2_MCLK_M0/ETH0_REFCLKO_25M/UART7_RTSn_M0/SPI2_CLK_M0/GPIO2_C1_d

ETH0_REF CLOCK OUTPUT_25MHz CPU į PHY,numatytasis NC

1.8V

I/O DOWN

44

GMAC0_MCLKINOUT

I2S2_SCLK_TX_M0/GMAC0_MCLKINOUT/UART7_CTSn_M0/SPI2_MISO_M0/GPIO2_C2_d

GMAC0 išorinis laikrodis
įvestis

1.8V

I/O DOWN

45

GMAC0_MDC

I2S2_LRCK_TX_M0/GMAC0_MDC/UART9_RTSn_M0/SPI2_MOSI_M0/GPIO2_C3_d

MAC0 valdymo laikrodis

1.8V

I/O DOWN

46

GMAC0_MDIO

I2S2_SDO_M0/GMAC0_MDIO/UART9_CTSn_M0/SPI2_CS0_M0/GPIO2_C4_d

MAC0 valdymo komanda ir duomenys

1.8V

I/O DOWN

47

GMAC0_RSTN_GPIO3_B7

LCDC_D21/VOP_BT1120_D12/GMAC1_TXD1_M0/I2C3_SDA_M1/PWM11_IR_M0/GPIO3_B6_d



3,3 V

IO DOWN

48

GMAC0_INT_PMEB_GPIO3_C0

LCDC_HSYNC/VOP_BT1120_D13/SPI1_MOSI_M1/PCIE20_PERSTn_M1/I2S1_SDO2_M2/GPIO3_C1_d



3,3 V

I/O DOWN

49

RTCTC_INT_L_GPIO0_D3

GPIO0_D3_d

RTC_IC_INT, aktyvus žemas

1.8V

I/O DOWN

50

I2C5_SDA_M0

LCDC_D19/VOP_BT1120_D10/GMAC1_RXER_M0/I2C5_SDA_M0/PDM_SDI1_M2/GPIO3_B4_d

I2C nuoseklusis prievadas 5

3,3 V

I/O DOWN

51

I2C5_SCL_M0

LCDC_D18/VOP_BT1120_D9/GMAC1_RXDV_CRS_M0/I2C5_SCL_M0/PDM_SDI0_M2/GPIO3_B3_d

I2C nuoseklusis prievadas 5

3,3 V

I/O DOWN

52

PWM3_IR

PWM3_IR/EDP_HPDIN_M1/PCIE30X1_WAKEn_M0/MCU_JTAG_TMS/GPIO0_C2_d



3,3 V

I/O DOWN

53

CAN1_TX_M1

PWM15_IR_M1/SPI3_MOSI_M1/CAN1_TX_M1/PCIE30X2_WAKEn_M2/I2S3_SCLK_M1/GPIO4_C3_d

CAN duomenų perdavimas

3,3 V

I/O DOWN

54

CAN1_RX_M1

PWM14_M1/SPI3_CLK_M1/CAN1_RX_M1/PCIE30X2_CLKREQn_M2/I2S3_MCLK_M1/GPIO4_C2_d

CAN duomenų gavimas

3,3 V

I/O DOWN

55

UART2_RX_M0_DEBUG

UART2_RX_M0/GPIO0_D0_u

UART nuoseklusis prievadas

3,3 V

I/O UP

56

UART2_TX_M0_DEBUG

UART2_TX_M0/GPIO0_D1_u

UART nuosekliojo prievado duomenų perdavimas derinimui

3,3 V

I/O UP

57

UART3_RX_M1

LCDC_D23/PWM13_M0/GMAC1_MCLKINOUT_M0/UART3_RX_M1/PDM_SDI3_M2/GPIO3_C0_d

UART jungtinio prievado duomenų priėmimas

3,3 V

I/O DOWN

58

UART3_TX_M1

LCDC_D22/PWM12_M0/GMAC1_TXEN_M0/UART3_TX_M1/PDM_SDI2_M2/GPIO3_B7_d

UART jungtinio prievado duomenų perdavimas

3,3 V

I/O DOWN

59

UART4_TX_M1

LCDC_D17/VOP_BT1120_D8/GMAC1_RXD1_M0/UART4_TX_M1/PWM9_M0/GPIO3_B2_d

UART jungtinio prievado duomenų perdavimas

3,3 V

I/O DOWN

60

UART4_RX_M1

LCDC_D16/VOP_BT1120_D7/GMAC1_RXD0_M0/UART4_RX_M1/PWM8_M0/GPIO3_B1_d

UART jungtinio prievado duomenų priėmimas

3,3 V

I/O DOWN

61

UART9_RX_M1

PWM13_M1/SPI3_CS0_M1/SATA0_ACT_LED/UART9_RX_M1/I2S3_SDI_M1/GPIO4_C6_d

UART jungtinio prievado duomenų priėmimas

3,3 V

I/O DOWN

62

UART9_TX_M1

PWM12_M1/SPI3_MISO_M1/SATA1_ACT_LED/UART9_TX_M1/I2S3_SDO_M1/GPIO4_C5_d

UART jungtinio prievado duomenų perdavimas

3,3 V

I/O DOWN

63

UART7_RX_M1

PWM15_IR_M0/SPDIF_TX_M1/GMAC1_MDIO_M0/UART7_RX_M1/I2S1_LRCK_RX_M2/GPIO3_C5_d

UART jungtinio prievado duomenų priėmimas

3,3 V

I/O DOWN

64

UART7_TX_M1

PWM14_M0/VOP_PWM_M1/GMAC1_MDC_M0/UART7_TX_M1/PDM_CLK1_M2/GPIO3_C4_d

UART jungtinio prievado duomenų perdavimas

3,3 V

I/O DOWN

65

RS485_DIR_GPIO3_B5

LCDC_D20/VOP_BT1120_D11/GMAC1_TXD0_M0/I2C3_SCL_M1/PWM10_M0/GPIO3_B5_d

RS485 duomenų kryptis

3,3 V

I/O DOWN

66

DVP_PWREN0_H_GPIO0_B0

CLK32K_IN / CLK32K_OUT0 / PCIE30X2_BUTTONRSTn / GPIO0_B0_u



3,3 V

I/O UP

67

WIFI_PWREN_L_GPIO0_C1

PWM2_M0 / NPUAVS / UART0_TX / MCU_JTAG_TDI / GPIO0_C1_d



3,3 V

I/O DOWN

68

I2S3_SDI_M0

LCDC_D13/VOP_BT1120_CLK/GMAC1_TXCLK_M0/I2S3_SDI_M0/SDMMC2_CLK_M1/GPIO3_A6_d

I2S3_SDI

3,3 V

I/O DOWN

69

I2S3_SDO_M0

LCDC_D12/VOP_BT1120_D4/GMAC1_RXD3_M0/I2S3_SDO_M0/SDMMC2_CMD_M1/GPIO3_A5_d

I2S3_SDO

3,3 V

I/O DOWN

70

I2S3_LRCK_M0

LCDC_D11/VOP_BT1120_D3/GMAC1_RXD2_M0/I2S3_LRCK_M0/SDMMC2_D3_M1/GPIO3_A4_d

I2S3_LRCK

3,3 V

I/O DOWN

71

I2S3_SCLK_M0

LCDC_D10/VOP_BT1120_D2/GMAC1_TXD3_M0/I2S3_SCLK_M0/SDMMC2_D2_M1/GPIO3_A3_d

I2S3_SCLK

3,3 V

I/O DOWN

72

HOST_WAKE_BT_H_GPIO3_A2

LCDC_D9/VOP_BT1120_D1/GMAC1_TXD2_M0/I2S3_MCLK_M0/SDMMC2_D1_M1/GPIO3_A2_d

HOST_WAKE_BT

3,3 V

I/O DOWN

73

BT_WAKE_HOST_H_GPIO3_A1

LCDC_D8/VOP_BT1120_D0/SPI1_CS0_M1/PCIE30X1_PERSTn_M1/SDMMC2_D0_M1/GPIO3_A1_d

BT_WAKE_HOST

3,3 V

I/O DOWN

74

BT_REG_ON_H_GPIO3_A0

LCDC_CLK/VOP_BT656_CLK_M0/SPI2_CLK_M1/UART8_RX_M1/I2S1_SDO1_M2/GPIO3_A0_d

„Bluetooth“ modulio maitinimo įjungimas

3,3 V

I/O DOWN

75

UART8_RX_M0

CLK32K_OUT1 / UART8_RX_M0 / SPI1_CS1_M0 / GPIO2_C6_d

UART jungtinio prievado duomenų priėmimas

1,8V

I/O DOWN

76

UART8_TX_M0

I2S2_SDI_M0/GMAC0_RXER/UART8_TX_M0/SPI2_CS1_M0/GPIO2_C5_d

UART jungtinio prievado duomenų perdavimas

1.8V

I/O DOWN

77

UART8_CTSN_M0

SDMMC1_DET/I2C4_SCL_M1/UART8_CTSn_M0/CAN2_TX_M1/GPIO2_B2_u

UART8_CTSn_M0

1.8V

I/O DOWN

78

UART8_RTSN_M0

SDMMC1_PWREN/I2C4_SDA_M1/UART8_RTSn_M0/CAN2_RX_M1/GPIO2_B1_d

UART8_RTSn_M0

1.8V

I/O DOWN

79

WIFI_REG_ON_H_GPIO3_D5

CIF_D7/EBC_SDDO7/SDMMC2_PWREN_M0/I2S1_SDI3_M1/VOP_BT656_D7_M1/GPIO3_D5_d

WIFI_REG įjungti

1.8V

I/O DOWN

80

WIFI_WAKE_HOST_H_GPIO3_D4

CIF_D6/EBC_SDDO6/SDMMC2_DET_M0/I2S1_SDI2_M1/VOP_BT656_D6_M1/GPIO3_D4_d

WIFI pažadinimo šeimininkas

1.8V

I/O DOWN

81

SDMMC2_CLK_M0

CIF_D5/EBC_SDDO5/SDMMC2_CLK_M0/I2S1_SDI1_M1/VOP_BT656_D5_M1/GPIO3_D3_d

SDMMC2 laikrodis

1.8V

I/O DOWN

82

SDMMC2_CMD_M0

CIF_D4/EBC_SDDO4/SDMMC2_CMD_M0/I2S1_SDI0_M1/VOP_BT656_D4_M1/GPIO3_D2_d

SDMMC2 komanda

1.8V

I/O DOWN

83

SDMMC2_D3_M0

CIF_D3/EBC_SDDO3/SDMMC2_D3_M0/I2S1_SDO0_M1/VOP_BT656_D3_M1/GPIO3_D1_d

SDMMC2 duomenys

1.8V

I/O DOWN

84

SDMMC2_D2_M0

CIF_D2/EBC_SDDO2/SDMMC2_D2_M0/I2S1_LRCK_TX_M1/VOP_BT656_D2_M1/GPIO3_D0_d

SDMMC2 duomenys

1.8V

I/O DOWN

85

SDMMC2_D1_M0

CIF_D1/EBC_SDDO1/SDMMC2_D1_M0/I2S1_SCLK_TX_M1/VOP_BT656_D1_M1/GPIO3_C7_d

SDMMC2 duomenys

1.8V

I/O DOWN

86

SDMMC2_D0_M0

CIF_D0/EBC_SDDO0/SDMMC2_D0_M0/I2S1_MCLK_M1/VOP_BT656_D0_M1/GPIO3_C6_d

SDMMC2 duomenys

1.8V

I/O DOWN

87

GMAC1_INT/PMEB_GPIO3_A7

LCDC_D14/VOP_BT1120_D5/GMAC1_RXCLK_M0/SDMMC2_DET_M1/GPIO3_A7_d



3,3 V

I/O DOWN

88

GMAC1_RSTN_GPIO3_B0

LCDC_D15/VOP_BT1120_D6/ETH1_REFCLKO_25M_M0/SDMMC2_PWREN_M1/GPIO3_B0_d



3,3 V

I/O DOWN

89

GMAC1_MDIO_M1

IF_VSYNC/EBC_SDOE/GMAC1_MDIO_M1/I2S2_SCLK_TX_M1/GPIO4_B7_d

GMAC1 valdymo komanda ir duomenys

1.8V

I/O DOWN

90

GMAC1_MDC_M1

CIF_HREF/EBC_SDLE/GMAC1_MDC_M1/UART1_RTSn_M1/I2S2_MCLK_M1/GPIO4_B6_d

GMAC1 valdymo laikrodis

1.8V

I/O DOWN

91

GMAC1_MCLKINOUT_M1

CIF_CLKIN/EBC_SDCLK/GMAC1_MCLKINOUT_M1/UART1_CTSn_M1/I2S2_SCLK_RX_M1/GPIO4_C1_d

GMAC1 išorinis laikrodis
įvestis

1.8V

I/O DOWN

92

ETH1_REFCLKO_25M_M1

I2C4_SCL_M0/EBC_GDOE/ETH1_REFCLKO_25M_M1/SPI3_CLK_M0/I2S2_SDO_M1/GPIO4_B3_d

ETH1 Laikrodžio išvestis

1.8V

I/O DOWN

93

GMAC1_RXCLK_M1

CIF_D13/EBC_SDDO13/GMAC1_RXCLK_M1/UART7_RX_M2/PDM_SDI3_M1/GPIO4_A3_d

GMAC1 priėmimo laikrodis

1.8V

I/O DOWN

94

GMAC1_RXDV_CRS_M1

ISP_PRELIGHT_TRIG/EBC_SDCE3/GMAC1_RXDV_CRS_M1/I2S1_SDO2_M1/GPIO4_B1_d

Galiojantis GMAC1 RX duomenų signalas

1.8V

I/O DOWN

95

GMAC1_RXD3_M1

CIF_D12/EBC_SDDO12/GMAC1_RXD3_M1/UART7_TX_M2/PDM_SDI2_M1/GPIO4_A2_d

GMAC1 gauti duomenis

1.8V

I/O DOWN

96

GMAC1_RXD2_M1

CIF_D11 / EBC_SDDO11 / GMAC1_RXD2_M1 / PDM_SDI1_M1 / GPIO4_A1_d

GMAC1 gauti duomenis

1.8V

I/O DOWN

97

GMAC1_RXD1_M1

CAM_CLKOUT1/EBC_SDCE2/GMAC1_RXD1_M1/SPI3_MISO_M0/I2S1_SDO1_M1/GPIO4_B0_d

GMAC1 gauti duomenis

1.8V

I/O DOWN

98

GMAC1_RXD0_M1

CAM_CLKOUT0/EBC_SDCE1/GMAC1_RXD0_M1/SPI3_CS1_M0/I2S1_LRCK_RX_M1/GPIO4_A7_d

GMAC1 gauti duomenis

1.8V

I/O DOWN

99

GMAC1_TXCLK_M1

CIF_D10 / EBC_SDDO10 / GMAC1_TXCLK_M1 / PDM_CLK1_M1 / GPIO4_A0_d

GMAC1 perdavimo laikrodis

1.8V

I/O DOWN

100

GMAC1_TXEN_M1

ISP_FLASHTRIGOUT/EBC_SDCE0/GMAC1_TXEN_M1/SPI3_CS0_M0/I2S1_SCLK_RX_M1/GPIO4_A6_d

GMAC1 perdavimo įjungimas

1.8V

I/O DOWN

101

GMAC1_TXD3_M1

CIF_D9/EBC_SDDO9/GMAC1_TXD3_M1/UART1_RX_M1/PDM_SDI0_M1/GPIO3_D7_d

GMAC1 perduoda duomenis

1.8V

I/O DOWN

102

GMAC1_TXD2_M1

CIF_D8/EBC_SDDO8/GMAC1_TXD2_M1/UART1_TX_M1/PDM_CLK0_M1/GPIO3_D6_d

GMAC1 perduoda duomenis

1.8V

I/O DOWN

103

GMAC1_TXD1_M1

CIF_D15/EBC_SDDO15/GMAC1_TXD1_M1/UART9_RX_M2/I2S2_LRCK_RX_M1/GPIO4_A5_d

GMAC1 perduoda duomenis

1.8V

I/O DOWN

104

GMAC1_TXD0_M1

CIF_D14/EBC_SDDO14/GMAC1_TXD0_M1/UART9_TX_M2/I2S2_LRCK_TX_M1/GPIO4_A4_d

GMAC1 perduoda duomenis

1.8V

I/O DOWN

105

TP_RST_L_GPIO0_B6

I2C2_SDA_M0/SPI0_MOSI_M0/PCIE20_PERSTn_M0/PWM2_M1/GPIO0_B6_u

Jutiklinio skydelio nustatymas iš naujo

3,3 V

I/O UP



106

TP_INT_L_GPIO0_B5

I2C2_SCL_M0/SPI0_CLK_M0/PCIE20_WAKEn_M0/PWM1_M1/GPIO0_B5_u

Jutiklinio skydelio duomenų įvedimo pertraukimas

3,3 V

I/O UP

107

I2C1_SDA_TP

I2C1_SDA/CAN0_RX_M0/PCIE20_BUTTONRSTn/MCU_JTAG_TCK/GPIO0_B4_u

I2C nuoseklusis prievadas 1

3,3 V

I/O UP

108

I2C1_SCL_TP

I2C1_SCL/CAN0_TX_M0/PCIE30X1_BUTTONRSTn/MCU_JTAG_TDO/GPIO0_B3_u

I2C nuoseklusis prievadas 1

3,3 V

I/O UP

109

I2C3_SCL_M0

I2C3_SCL_M0/UART3_TX_M0/CAN1_TX_M0/AUDIOPWM_LOUT_N/ACODEC_ADC_CLK/GPIO1_A1_u

I2C nuoseklusis prievadas 3

3,3 V

I/O UP

110

I2C3_SDA_M0

I2C3_SDA_M0/UART3_RX_M0/CAN1_RX_M0/AUDIOPWM_LOUT_P/ACODEC_ADC_DATA/GPIO1_A0_u

I2C nuoseklusis prievadas 3

3,3 V

I/O UP

111

I2C2_SCL_M1

I2C2_SCL_M1/EBC_SDSHR/CAN2_TX_M0/I2S1_SDO3_M1/GPIO4_B5_d

I2C nuoseklusis prievadas 2

1.8V

I/O DOWN

112

I2C2_SDA_M1

I2C2_SDA_M1/EBC_GDSP/CAN2_RX_M0/ISP_FLASH_TRIGIN/VOP_BT656_CLK_M1/GPIO4_B4_d

I2C nuoseklusis prievadas 2

1.8V

I/O DOWN

113

MIPI_CAM1_PDN_L_GPIO3_D3

LCDC_D1/VOP_BT656_D1_M0/SPI0_MOSI_M1/PCIE20_WAKEn_M1/I2S1_SCLK_TX_M2/GPIO2_D1_d

Kamera 1 išjungta

3,3 V

I/O DOWN

114

MIPI_CAM1_RST_L_GPIO3_D2

LCDC_D0/VOP_BT656_D0_M0/SPI0_MISO_M1/PCIE20_CLKREQn_M1/I2S1_MCLK_M2/GPIO2_D0_d

1 fotoaparatas nustatytas iš naujo

3,3 V

I/O DOWN

115

MIPI_CAM0_RST_L_GPIO3_D4

LCDC_D2/VOP_BT656_D2_M0/SPI0_CS0_M1/PCIE30X1_CLKREQn_M1/I2S1_LRCK_TX_M2/GPIO2_D2_d

Camera0 atstatyti

3,3 V

I/O DOWN

116

MIPI_CAM0_PDN_L_GPIO3_D5

LCDC_D3/VOP_BT656_D3_M0/SPI0_CLK_M1/PCIE30X1_WAKEn_M1/I2S1_SDI0_M2/GPIO2_D3_d

Camera0 išjungtas

3,3 V

I/O DOWN

117

USB2_HOST2_DM

USB2_HOST2_DM

USB2_HOST2_DM

3,3 V

-

118

USB2_HOST2_DP

USB2_HOST2_DP

USB2_HOST2_DP

3,3 V

-

119

USB2_HOST3_DM

USB2_HOST3_DM

USB2_HOST3_DM

3,3 V

-

120

USB2_HOST3_DP

USB2_HOST3_DP

USB2_HOST3_DP

3,3 V

-

121

REFCLK_OUT

REFCLK_OUT/GPIO0_A0_d

Laikrodžio išvestis fotoaparatui

3,3 V

I/O DOWN

122

CIF_CLKOUT

CIF_CLKOUT/EBC_GDCLK/PWM11_IR_M1/GPIO4_C0_d

CIF laikrodis

1.8V

I/O DOWN

123

MIPI_CSI_RX_D3P

MIPI_CSI_RX_D3P

MIPI_CSI_RX_D3P

1.8V

-

124

MIPI_CSI_RX_D3N

MIPI_CSI_RX_D3N

MIPI_CSI_RX_D3N

1.8V

-

125

MIPI_CSI_RX_D2P

MIPI_CSI_RX_D2P

MIPI_CSI_RX_D2P

1.8V

-

126

MIPI_CSI_RX_D2N

MIPI_CSI_RX_D2N

MIPI_CSI_RX_D2N

1.8V

-

127

MIPI_CSI_RX_CLK1P

MIPI_CSI_RX_CLK1P

MIPI_CSI_RX_CLK1P

1.8V

-

128

MIPI_CSI_RX_CLK1N

MIPI_CSI_RX_CLK1N

MIPI_CSI_RX_CLK1N

1.8V

-

129

MIPI_CSI_RX_CLK0P

MIPI_CSI_RX_CLK0P

MIPI_CSI_RX_CLK0P

1.8V

-

130

MIPI_CSI_RX_CLK0N

MIPI_CSI_RX_CLK0N

MIPI_CSI_RX_CLK0N

1.8V

-

131

MIPI_CSI_RX_D1P

MIPI_CSI_RX_D1P

MIPI_CSI_RX_D1P

1.8V

-

132

MIPI_CSI_RX_D1N

MIPI_CSI_RX_D1N

MIPI_CSI_RX_D1N

1.8V

-

133

MIPI_CSI_RX_D0P

MIPI_CSI_RX_D0P

MIPI_CSI_RX_D0P

1.8V

-

134

MIPI_CSI_RX_D0N

MIPI_CSI_RX_D0N

MIPI_CSI_RX_D0N

1.8V

-

135

LCD1_PWREN_H_GPIO0_C5

PWM6 / SPI0_MISO_M0 / PCIE30X2_WAKEn_M0 / GPIO0_C5_d

LCD maitinimo įjungimas

3,3 V

I/O DOWN

136

LCD1_BL_PWM5

PWM5 / SPI0_CS1_M0 / UART0_RTSn / GPIO0_C4_d

LCD foninis apšvietimas PWM

3,3 V

I/O DOWN

137

LCD1_BL_PWM4

PWM4 / VOP_PWM_M0 / PCIE30X1_PERSTn_M0 / MCU_JTAG_TRSTn / GPIO0_C3_d

LCD foninis apšvietimas PWM

3,3 V

I/O DOWN

138

LCD0_PWREN_H_GPIO0_C7

HDMITX_CEC_M1 / PWM0_M1 / UART0_CTSn / GPIO0_C7_d

LCD maitinimo įjungimas

3,3 V

I/O DOWN

139

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

1.8V

-

140

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

1.8V

-

141

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

1.8V

-

142

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

1.8V

-

143

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

1.8V

-

144

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

1.8V

-

145

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

1.8V

-

146

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

1.8V

-

147

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

1.8V

-

148

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

1.8V

-

149

HDMI_TXCLKN_PORT

HDMI_TX_CLKN

HDMI_TX2CLKN_PORT ir serijos varža 2,2R

1.8V

-

150

HDMI_TXCLKP_PORT

HDMI_TX_CLKP

HDMI_TXCLKP_PORT ir serijos varža 2.2R

1.8V

-

151

HDMI_TX0N_PORT

HDMI_TX_D0N

HDMI_TX0N_PORT ir serijos varža 2,2R

1.8V

-

152

HDMI_TX0P_PORT

HDMI_TX_D0P

HDMI_TX0P_PORT ir serijos varža 2,2R

1.8V

-

153

HDMI_TX1N_PORT

HDMI_TX_D1N

HDMI_TX1N_PORT ir serijos varža 2,2R

1.8V

-

154

HDMI_TX1P_PORT

HDMI_TX_D1P

HDMI_TX1P_PORT ir serijos varža 2.2R

1.8V

-

155

HDMI_TX2N_PORT

HDMI_TX_D2N

HDMI_TX2N_PORT ir serijos varža 2,2R

1.8V

-

156

HDMI_TX2P_PORT

HDMI_TX_D2P

HDMI_TX2P_PORT ir serijos varža 2.2R

1.8V

-

157

HDMITX_SCL

HDMITX_SCL/I2C5_SCL_M1/GPIO4_C7_u

I2C nuoseklusis HDMI prievadas

3,3 V

I/O UP

158

HDMITC_SDA

HDMITX_SDA/I2C5_SDA_M1/GPIO4_D0_u

I2C nuoseklusis HDMI prievadas

3,3 V

I/O UP

159

HDMITX_CEC_M0

HDMITX_CEC_M0/SPI3_CS1_M1/GPIO4_D1_u

HDMITX_CEC

3,3 V

I/O UP

160

HDMI_TX_HPDIN

HDMI_TX_HPDIN

HDMI_TX karštasis kištukas

1.8V

-

161

PCIE30X2_CLKREQN_M1

LCDC_D4/VOP_BT656_D4_M0/SPI2_CS1_M1/PCIE30X2_CLKREQn_M1/I2S1_SDI1_M2/GPIO2_D4_d

PCIE30X2_CLKREQn

3.3

I/O DOWN

162

PCIE30X2_WAKEN_M1

LCDC_D5/VOP_BT656_D5_M0/SPI2_CS0_M1/PCIE30X2_WAKEn_M1/I2S1_SDI2_M2/GPIO2_D5_d

PCIE30X2_WAKEn

3,3 V

I/O DOWN

163

PCIE30X2_PERSTN_M1

LCDC_D6/VOP_BT656_D6_M0/SPI2_MOSI_M1/PCIE30X2_PERSTn_M1/I2S1_SDI3_M2/GPIO2_D6_d

PCIE30X2 atstatymas

3,3 V

I/O DOWN

164

PCIE30X2_PRSNT_L_GPIO2_D7

LCDC_D7/VOP_BT656_D7_M0/SPI2_MISO_M1/UART8_TX_M1/I2S1_SDO0_M2/GPIO2_D7_d

PCIE30X2 pažadinti pagrindinį kompiuterį

3,3 V

I/O DOWN

165

PCIE_PWREN_H_GPIO0_D4

GPIO0_D4_d

PCIE maitinimo įjungimas

1.8V

I/O DOWN

166

PCIE30_RX1N

PCIE30_RX1N

PCIE30_RX1N

1.8V

-

167

PCIE30_RX1P

PCIE30_RX1P

PCIE30_RX1P

1.8V

-

168

PCIE30_RX0N

PCIE30_RX0N

PCIE30_RX0N

1.8V

-

169

PCIE30_RX0P

PCIE30_RX0P

PCIE30_RX0P

1.8V

-

170

PCIE30_TX1N

PCIE30_TX1N

PCIE30_TX1N

1.8V

-

171

PCIE30_TX1P

PCIE30_TX1P

PCIE30_TX1P

1.8V

-

172

PCIE30_TX0N

PCIE30_TX0N

PCIE30_TX0N

1.8V

-

173

PCIE30_TX0P

PCIE30_TX0P

PCIE30_TX0P

1.8V

-

174

PCIE30_REFCLKN_IN

PCIE30_REFCLKN_IN

PCIE30_REFCLKN_IN

1.8V

-

175

PCIE30_REFCLKP_IN

PCIE30_REFCLKP_IN

PCIE30_REFCLKP_IN

1.8V

-

176

PCIE20_REFCLKN

PCIE20_REFCLKN

PCIE20_REFCLKN

1.8V

-

177

PCIE20_REFCLKP

PCIE20_REFCLKP

PCIE20_REFCLKP

1.8V

-

178

SATA2_RXN

PCIE20_RXN/SATA2_RXN/QSGMII_RXN_M1

SATA2_RXN

1.8V

-

179

SATA2_RXP

PCIE20_RXP/SATA2_RXP/QSGMII_RXP_M1

SATA2_RXP

1.8V

-

180

SATA2_TXN

PCIE20_TXN/SATA2_TXN/QSGMII_TXN_M1

SATA2_TXN

1.8V

-

181

SATA2_TXP

PCIE20_TXP/SATA2_TXP/QSGMII_TXP_M1

SATA2_TXP

1.8V

-

182

SATA2_ACT_LED

EDP_HPDIN_M0/SPDIF_TX_M2/SATA2_ACT_LED/PCIE30X2_PERSTn_M2/I2S3_LRCK_M1/GPIO4_C4_d

Rodo aktyvią SATA

3,3 V

I/O DOWN

183

USB3_HOST1_SSTXP

USB3_HOST1_SSTXP / SATA1_TXP / QSGMII_TXP_M0

USB3_HOST1_SSTXP

1.8V

-

184

USB3_HOST1_SSTXN

USB3_HOST1_SSTXN / SATA1_TXN / QSGMII_TXN_M0

USB3_HOST1_SSTXN

1.8V

-

185

USB3_HOST1_SSRXP

USB3_HOST1_SSRXP / SATA1_RXP / QSGMII_RXP_M0

USB3_HOST1_SSRXP

1.8V

-

186

USB3_HOST1_SSRXN

USB3_HOST1_SSRXN/SATA1_RXN/QSGMII_RXN_M0

USB3_HOST1_SSRXN

1.8V

-

187

USB3_HOST1_DM

USB3_HOST1_DM

USB3_HOST1_DM

3,3 V

-

188

USB3_HOST1_DP

USB3_HOST1_DP

USB3_HOST1_DP

3,3 V

-

189

USB3_OTG0_SSTXP

USB3_OTG0_SSTXP/SATA0_TXP

USB3_OTG0_SSTXP

1.8V

-

190

USB3_OTG0_SSTXN

USB3_OTG0_SSTXN/SATA0_TXN

USB3_OTG0_SSTXN

1.8V

-

191

USB3_OTG0_SSRXP

USB3_OTG0_SSRXP/SATA0_RXP

USB3_OTG0_SSRXP

1.8V

-

192

USB3_OTG0_SSRXN

USB3_OTG0_SSRXN/SATA0_RXN

USB3_OTG0_SSRXN

1.8V

-

193

USB3_OTG0_DM

USB3_OTG0_DM

USB3_OTG0_DM

3,3 V

-

194

USB3_OTG0_DP

USB3_OTG0_DP

USB3_OTG0_DP

3,3 V

-

195

USB3_OTG0_ID

USB3_OTG0_ID

USB3_OTG0_ID

3,3 V

-

196

USB3_OTG0_VBUSDET

USB3_OTG0_VBUSDET

USB3_OTG0_VBUS aptikimas

3,3 V

-

197

USB_HOST_PWREN_H_GPIO0_A6

GPU_PWREN/SATA_CP_POD/PCIE30X2_CLKREQn_M0/GPIO0_A6_d

USB pagrindinio kompiuterio maitinimo įjungimas

3,3 V

I/O DOWN

198

USB_OTG_PWREN_H_GPIO0_A5

SDMMC0_PWREN/SATA_MP_SWITCH/PCIE20_CLKREQn_M0/GPIO0_A5_d

USB OTG maitinimo įjungimas

3,3 V

I/O DOWN

199

DSI_TX1_D3N/EDP_TX_D3N

MIPI_DSI_TX1_D3N/EDP_TX_D3N

MIPI_DSI_TX1_D3N/EDP_TX_D3N

1.8V

-

200

DSI_TX1_D3P/EDP_TX_D3P

MIPI_DSI_TX1_D3P/EDP_TX_D3P

MIPI_DSI_TX1_D3P/EDP_TX_D3P

1.8V

-

201

DSI_TX1_D2N/EDP_TX_D2N

MIPI_DSI_TX1_D2N/EDP_TX_D2N

MIPI_DSI_TX1_D2N/EDP_TX_D2N

1.8V

-

202

DSI_TX1_D2P/EDP_TX_D2P

MIPI_DSI_TX1_D2P/EDP_TX_D2P

MIPI_DSI_TX1_D2P/EDP_TX_D2P

1.8v

-

203

DSI_TX1_D1N/EDP_TX_D1N

MIPI_DSI_TX1_D1N/EDP_TX_D1N

MIPI_DSI_TX1_D1N/EDP_TX_D1N

1.8V

-

204

DSI_TX1_D1P/EDP_TX_D1P

MIPI_DSI_TX1_D1P/EDP_TX_D1P

MIPI_DSI_TX1_D1P/EDP_TX_D1P

1.8V

-

205

DSI_TX1_D0N/EDP_TX_D0N

MIPI_DSI_TX1_D0N/EDP_TX_D0N

MIPI_DSI_TX1_D0N/EDP_TX_D0N

1.8V

-

206

DSI_TX1_D0P/EDP_TX_D0P

MIPI_DSI_TX1_D0P/EDP_TX_D0P

MIPI_DSI_TX1_D0P/EDP_TX_D0P

1.8V

-

207

DSI_TX1_CLKN/EDP_TX_AUN

MIPI_DSI_TX1_CLKN/EDP_TX_AUN

MIPI_DSI_TX1_CLKN/EDP_TX_AUN

1.8V

-

208

DSI_TX1_CLKP/EDP_TX_AUP

MIPI_DSI_TX1_CLKP/EDP_TX_AUP

MIPI_DSI_TX1_CLKP/EDP_TX_AUP

1.8V

-

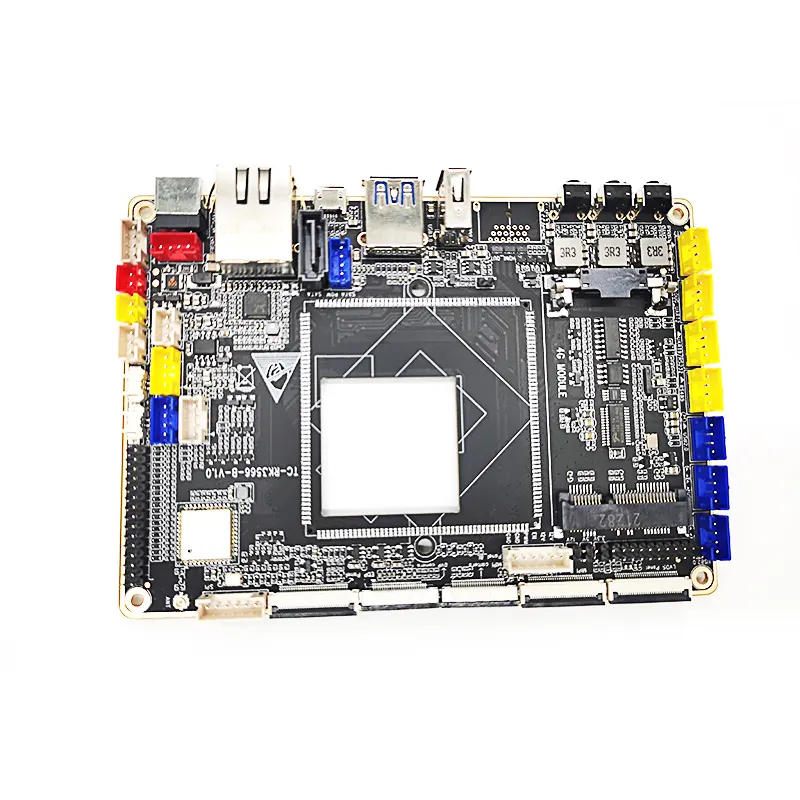

3 skyrius. Vystymo taryba

Dydis

Dydis yra 150 mm * 110 mm, 4 sluoksniai, 1,6 mm storio.


Sąsajos aprašymas


Sąsajos aprašymas

NE.

vardas

ã1ã

DC 12V įvestis / 4 kontaktų 2,54 mm 12 V įvestis

ã2ã

4G modulio SIM kortelės lizdas

ã3ã

TF kortelės lizdas

ã4ã

USB OTG

ã5ã

USB3.0 HOST

ã6ã

SATA duomenys

ã7ã

HDMI išvestis

ã8ã

MIPI LCD1

ã9ã

MIPI LCD0

ã10ã

MIPI kamera

ã11ã

USB2.0 * 3

ã12ã

A tipo USB2.0

ã13ã

WIFI / BT (AP6335)

ã14ã

RTC

ã15ã

ETH0

ã16ã

ETH1

ã17ã

Atnaujinti raktą

ã18ã

Reset Key

ã19ã

Maitinimo klavišas

ã20ã

Raktai (4 kontaktai 2,0 mm)

ã21ã

CAN (3 kontaktai 2,0 mm)

ã22ã

Uart TTL (4 kontaktų 2,0 mm)

ã23ã

RS232 * 2 (4 kontaktai 2,0 mm)

ã24ã

RS485 (4 kontaktai 2,0 mm)

ã25ã

VENTILIATORIUS (2 kontaktų 2,0 mm)

ã26ã

MIC (2 kontaktai 2,0 mm)

ã27ã

HP (2 kontaktai 2,0 mm)

ã28ã

SPK (2 kontaktai 2,0 mm)

ã29ã

Maitinimo išvestis (4 kontaktų 2,0 mm)

ã30ã

Debug Uart (4 kontaktų 2,0 mm)

ã31ã

GPIO (2 * 10 kontaktų 2,0 mm)

ã32ã

4G modulio lizdas (PCIE prievadas)

ã33ã

RK3568 SOM


Plokštė naudoja 12 V nuolatinės srovės maitinimo šaltinį, kuris jungiamas per DC 12 V įvesties jungtį arba 4 kontaktų 2,54 mm 12 V įvesties jungtį.

Išsamią informaciją apie kitas sąsajas galima rasti schemoje ir kūrimo plokštės išdėstyme.


4 skyrius. Aparatūros projektavimas

Dizaino nuoroda

Paimkite TC-RK3568 plėtros valdybą kaip aparatinės įrangos platformą, galite kreiptis į maitinimo dizainą, USB dizainą, PCIE prievado dizainą, MIPI ekrano dizainą, garso dizainą, eterneto dizainą, kameros dizainą ir pan. Jie yra atviri klientams, gali kreiptis į mūsų laikiklio plokštės dizainą.


5 skyrius. Programinės įrangos projektavimas

TC-RK3568 kūrimo platforma palaiko Android11, Linux Buildroot, Ubuntu ir Debian System OS, šaltinio kodai yra atviri. Galite perskaityti tokias nuorodas kaip Thinkcore TC-RK3568 sistemos vartotojo vadovas.



Hot Tags: RK3568 plėtros valdyba, gamintojai, tiekėjai, Kinija, pirkti, didmeninė prekyba, gamykla, pagaminta Kinijoje, kaina, kokybė, naujausi, pigūs

Susijusi kategorija

Siųsti užklausą

Nedvejodami pateikite savo užklausą žemiau esančioje formoje. Mes jums atsakysime per 24 valandas.
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
