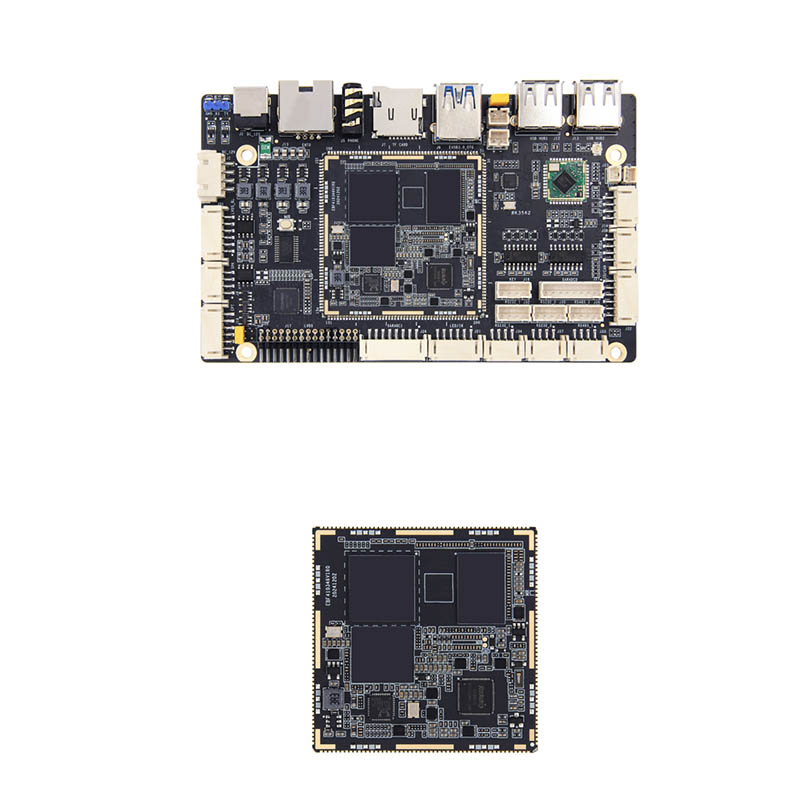

RK3562J plėtros valdyba

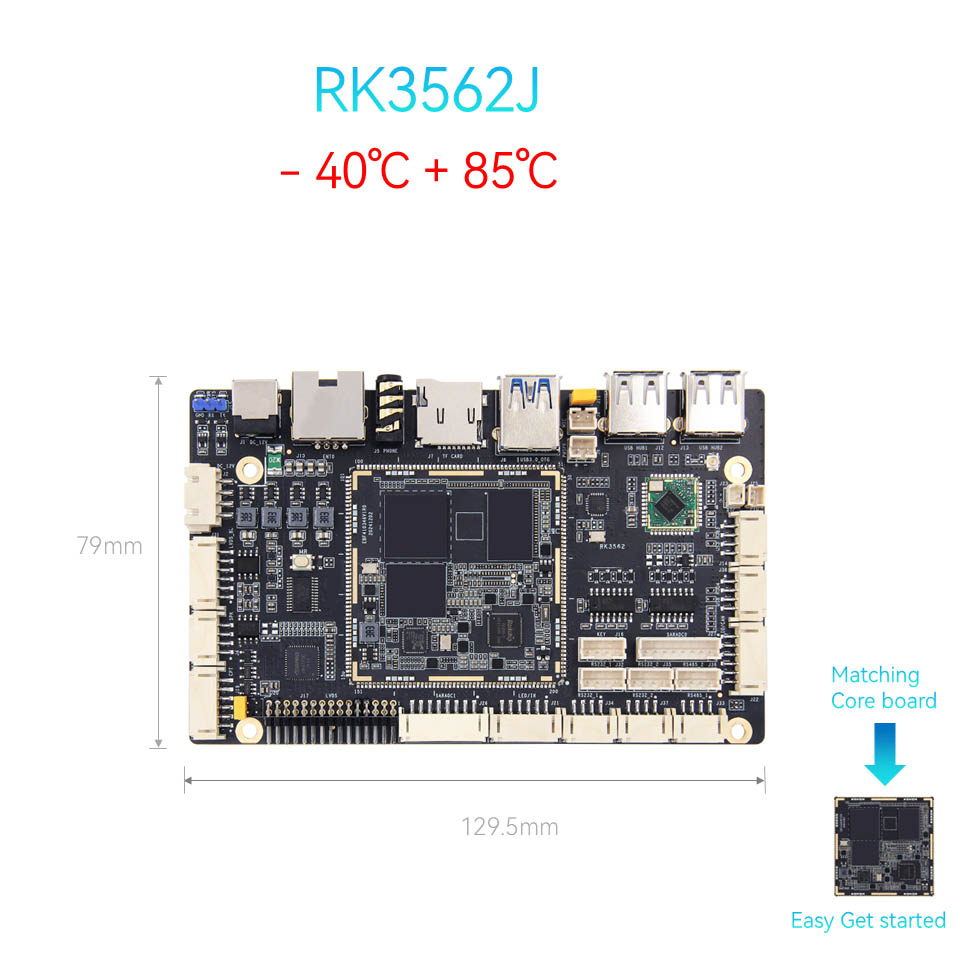

„ThinkCore“ technologija RK3562J plėtros valdyba naudoja pramoninio lygio traškučius, ilgą laiką gali stabiliai veikti veikimo temperatūros diapazone nuo -40 ° C iki 85 ° C, tenkinant komercinių ekrano programų poreikius įvairiose sudėtingose ​​aplinkose, tokiose kaip lauko reklamos aparatai, rodymo įranga prekybos centruose ir kitose viešose vietose.

Pagrindinės savybės:

Aukštos kokybės SOC: „RockChip RK3562J“ keturių branduolių „Cortex-A55 @ 1,8 GHz“, idealiai tinka skaitmeniniams ženklams, intelektualiajai mažmeninei prekybai ir pramoninei kontrolei.

● Turtingos sąsajos: dvigubo disko palaikymas per MIPI CSI/DSI + LVD, greitaeigį USB 3.0 ir „Wi-Fi 6“, skirtą ypač mažam latentinio ryšiui.

● Atvirojo kodo dizainas: atvirojo kodo palaikantis grindjuostės PCB šaltinio failas ir SDK numatė greitą pritaikymą.

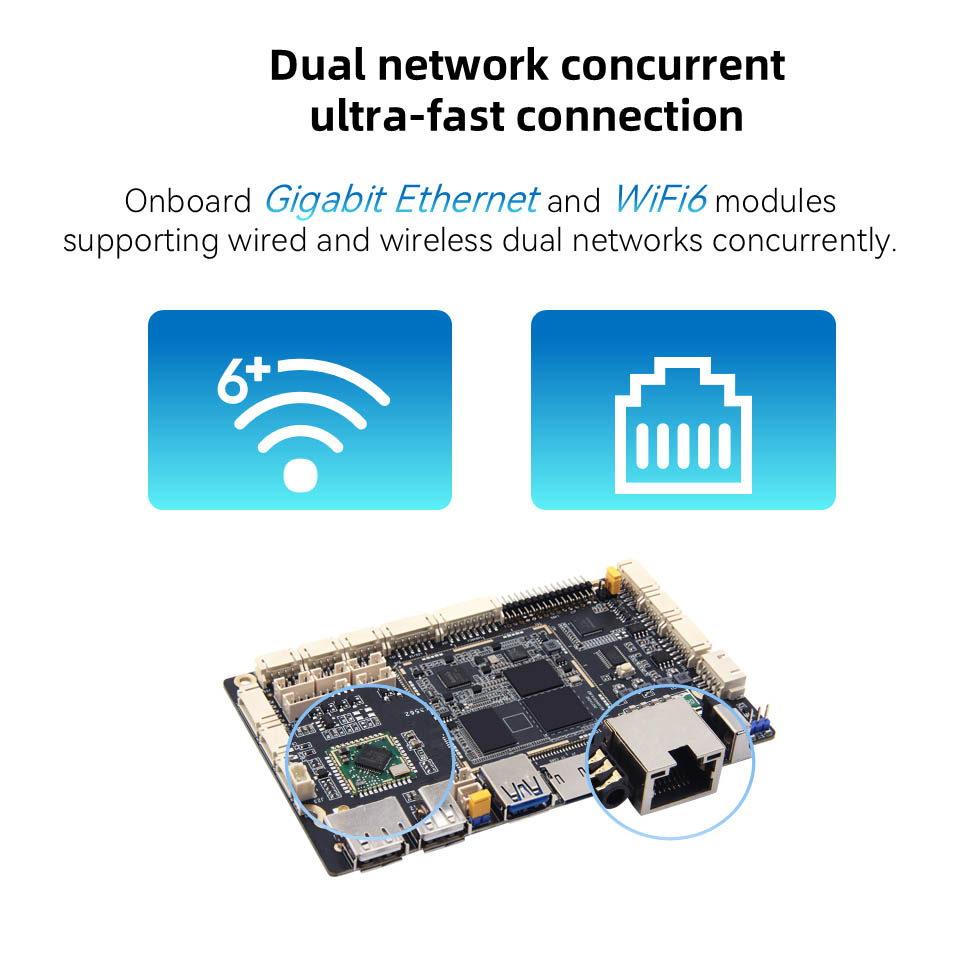

● „Gigabit Ethernet“ prievadas: „Gigabit Ethernet“ prievadas gali užtikrinti efektyvią, stabilią ir lanksčią tinklo palaikymą komercinėms vitrinoms ir kitai įrangai

● Komercinio lygio patikimumas: stabilus „Android“/„Linux“ palaikymas, pritaikytas 24/7 skaitmeniniams ženklams ir „Aiot Edge“ įrenginiams.

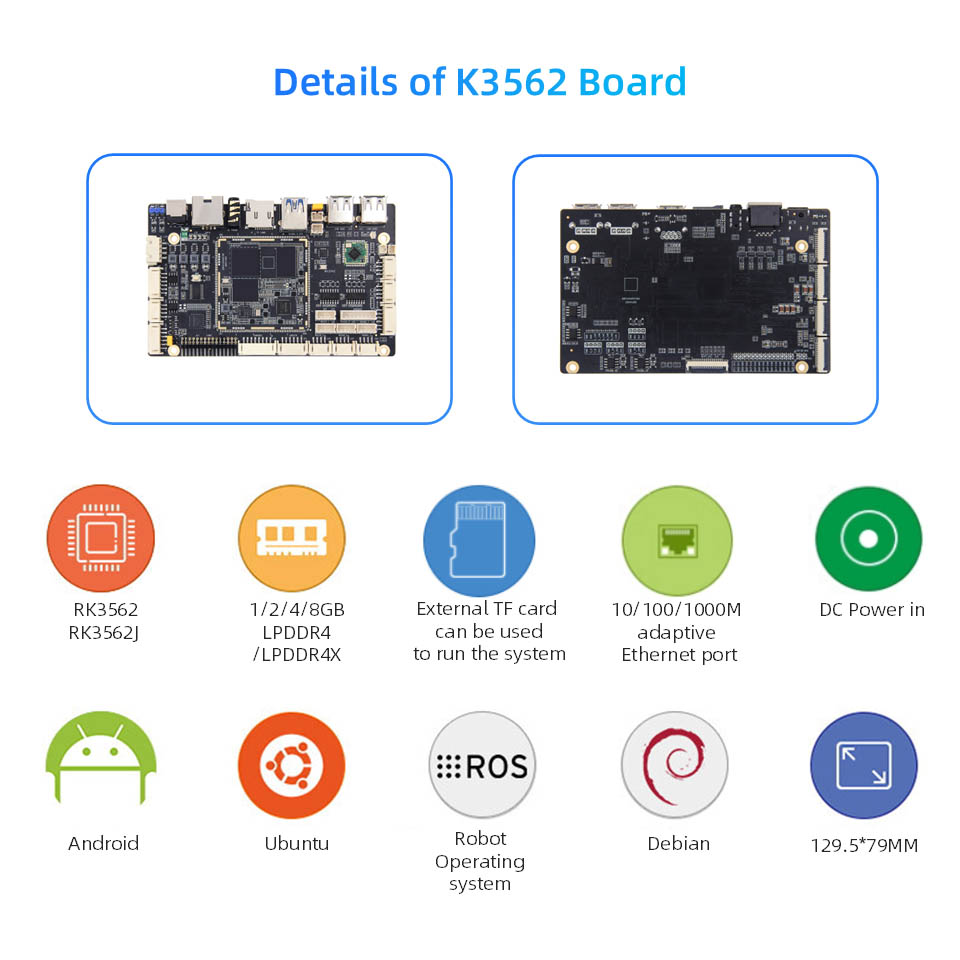

● Oficialus palaikymas pagrindinės operacinės sistemos vaizdai: tokie kaip „Android“, „Debian“ ir „Ubuntu“, kurie gali būti taikomi daugiau nei 6 skirtingoms taikymo aplinkai.

Kodėl verta rinktis mus?

Atviro kodo aparatūra: laisvai modifikuokite grindjuostę-ne licencijavimo kliūtys.

Techninė pagalba: internetinė techninė pagalba, padedanti paspartinti OEM/ODM integracijų plėtrą ir pagalbą.

Ekonominis: paruoštas dislokavimo sprendimas su greitesniu laiku į rinką nei konkurentai.

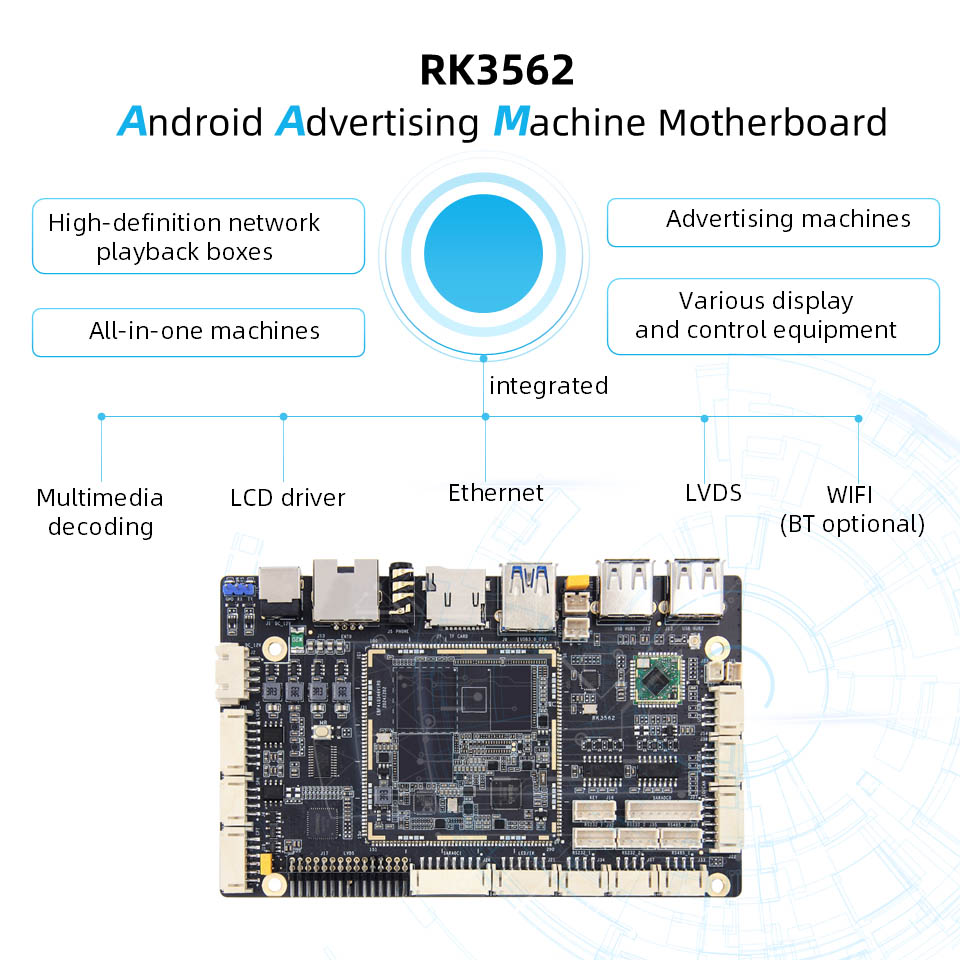

Programos: Interaktyvūs kioskai, reklamos grotuvai, tiesioginių transliacijos dėžutės, komercinis rodymas „viskas viename“, tiesioginės transliacijos mašina

Produkto parametrai:

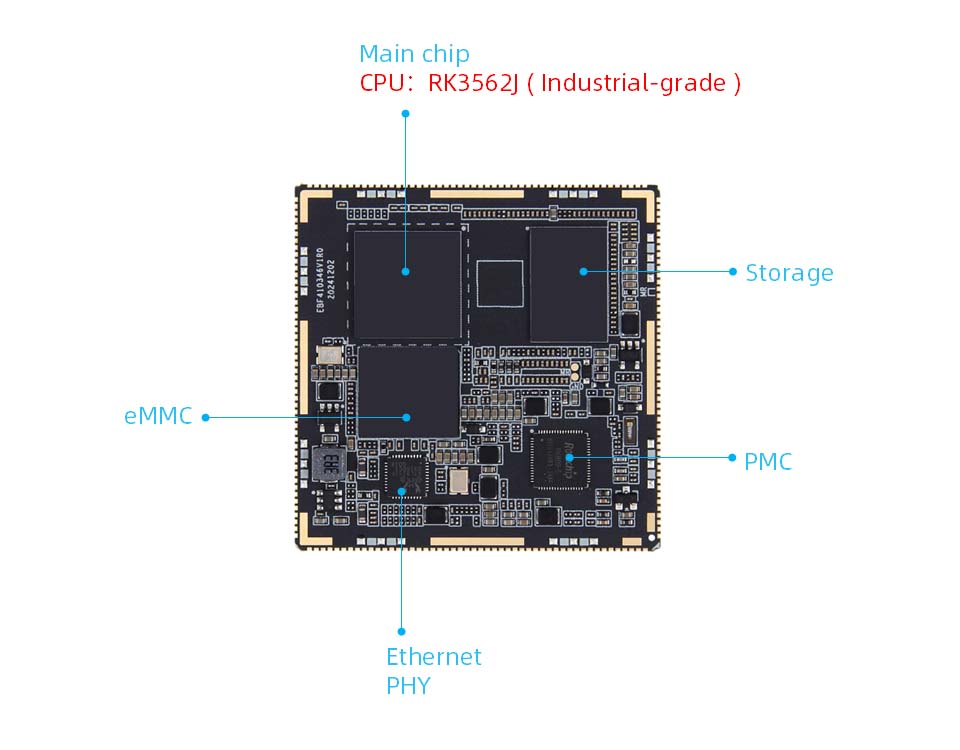

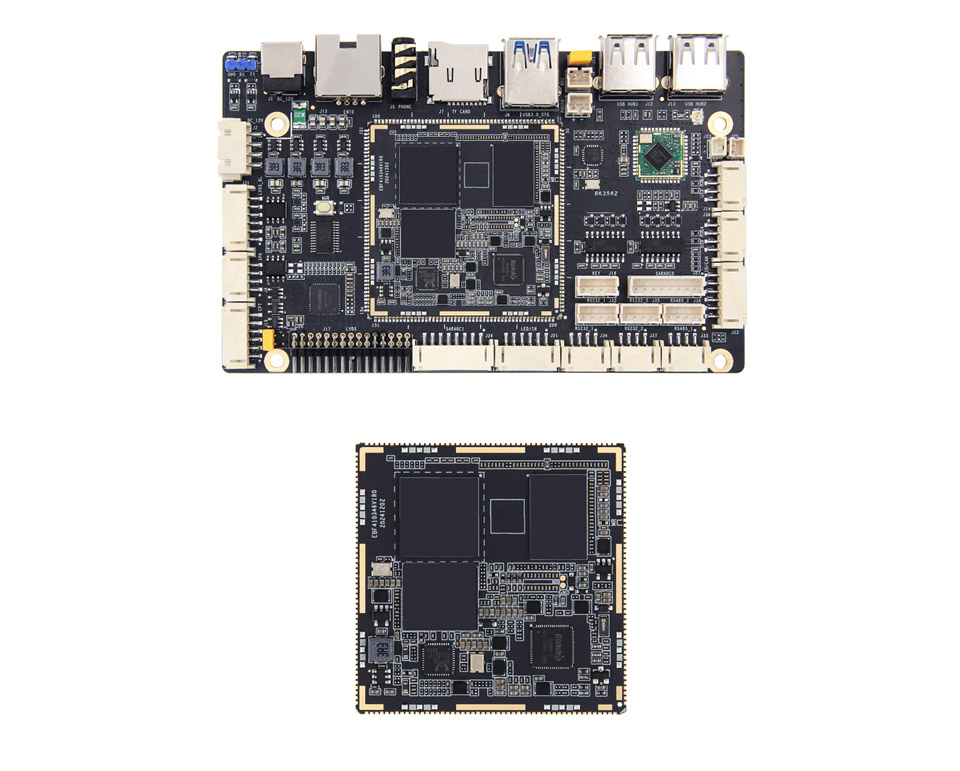

RK3562J pagrindinės plokštės aparatinės įrangos konfigūracija

● Pagrindinis lustas

Modelis: RK3562/RK3562J

CPU: keturių branduolių „Cortex-A53“, iki 2,0 GHz dažnio

GPU: Mali-G52

NPU: 1

● Atmintis: 1/2/4/8GB, lpddr4/4x (pritaikomas)

● Sandėliavimas: 8/32/64/128 GB, EMMC (pritaikomas)

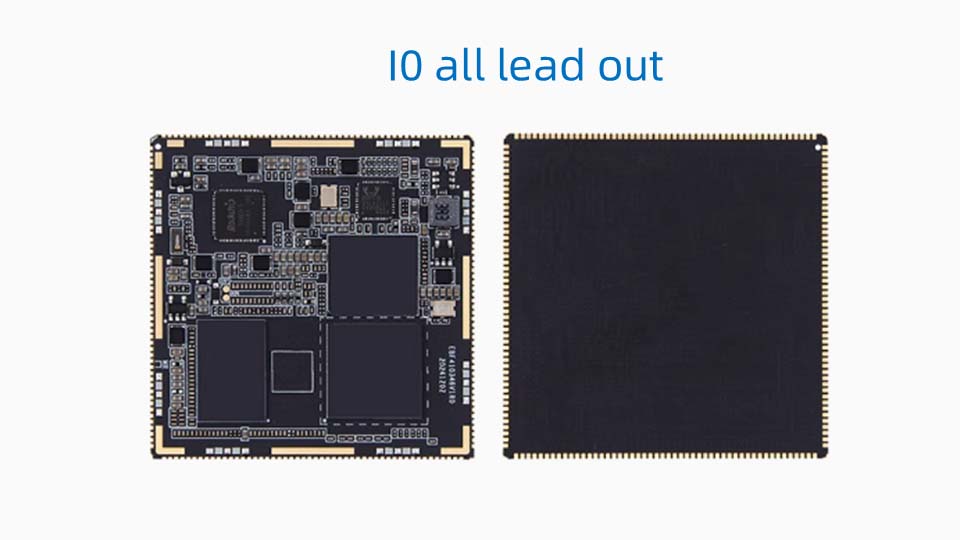

● Sąsaja: antspaudo skylių sąsaja, 10 pilnų laidų

● PCB: 8 sluoksniai, juodo panardinimo aukso dizainas

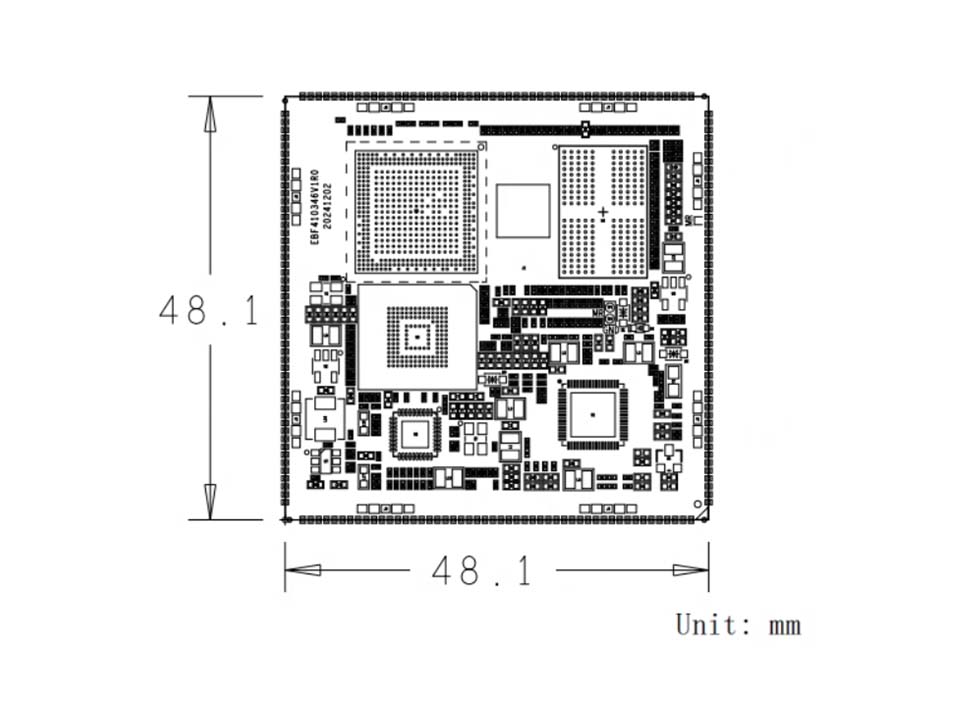

● Dydis: 48,1*48,1 mm

Signalo kaiščiai

● IO: 86 GPIO kaiščiai, įskaitant 1 diferencialinį laikrodį, 3 mygtukų kaiščius ir 1 galios valdymo kaištį

● Tinklo prievadas: 1 Gigabit Ethernet

● Serijinis prievadas: 10

● 12c: 6

● SPI: 3

● Can: 2

● ADC: 13

● PWM: 15

● 12S: 2

● USB3.0 OTG: 1

● USB2.0 Pagrindinis kompiuteris: 1

● Kamera: MIPICS12Lane*4

● SDMMC: 2

● SPK: 1

● Garso išvestis: 1

● MIC: 1

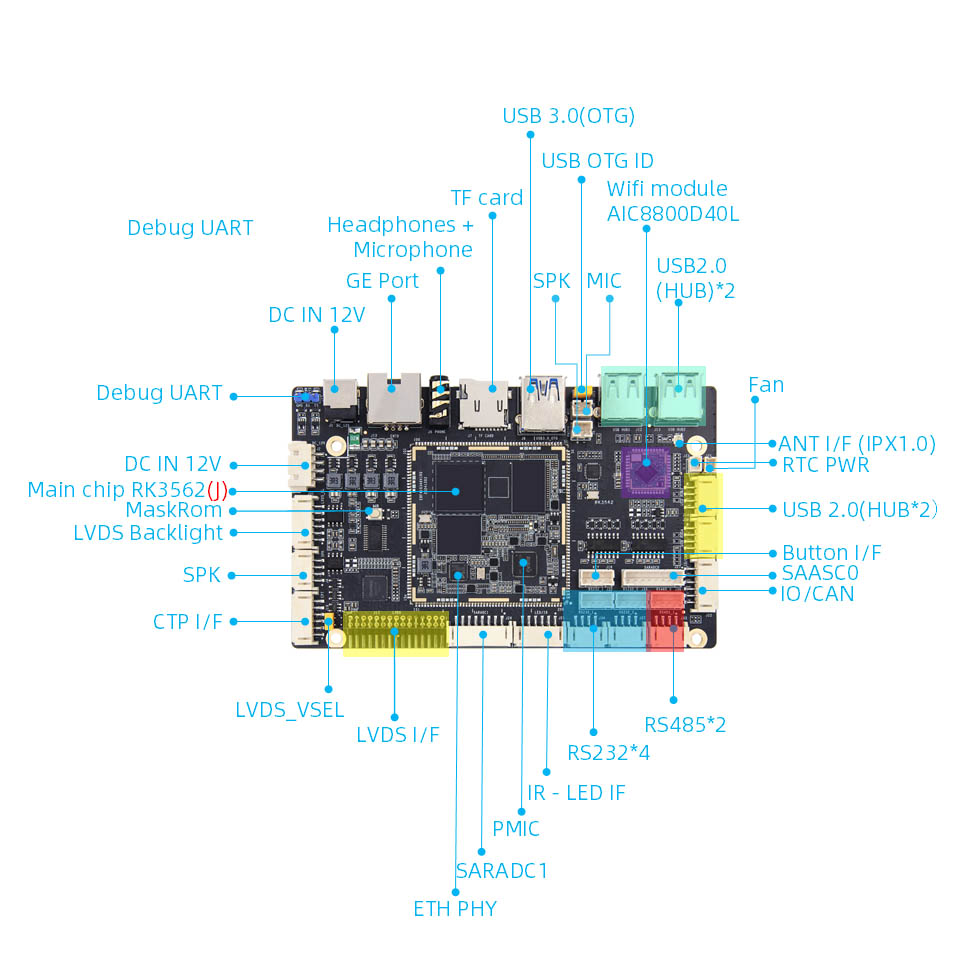

RK3562J pagrindinės plokštės aparatinės įrangos konfigūracija

● Pagrindinis lustas:

Modelis: RK3562/RK3562JCPU: keturių branduolių „Cortex-A53“, pagrindinis dažnis iki 2,0 GHGPPU: Mali-G52NPU: 1TOPS skaičiavimo galia (pramoninio lygio RK3562J be NPU)

● Atmintis: 1/2/4/8GB, lpddr4/4x (pritaikomas)

● Sandėliavimas: 8/32/64/128 GB, EMMC (pritaikomas)

● Maitinimo sąsaja: DC 12V@2A DC įvestis

● „Ethernet“: „Gigabit Network“ prievadas*1, palaiko 10/100/1000Mbps duomenų perdavimo greitį

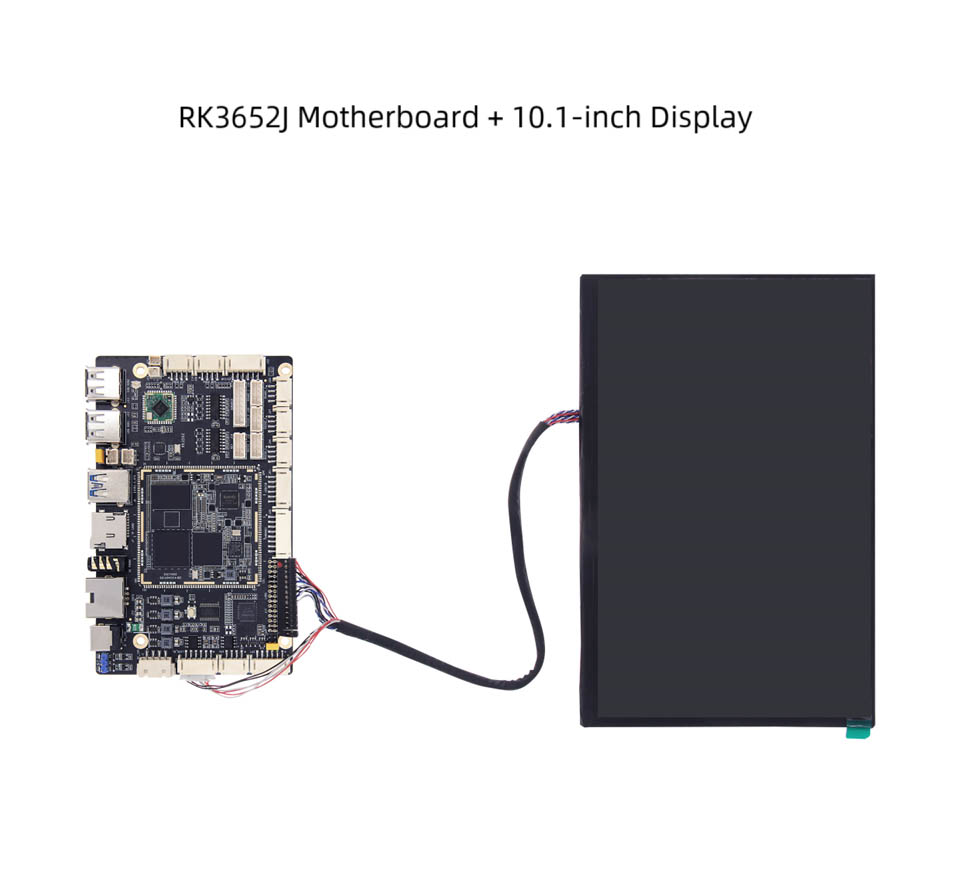

● LVDS: 2*15pin LVDS ekrano sąsaja*1

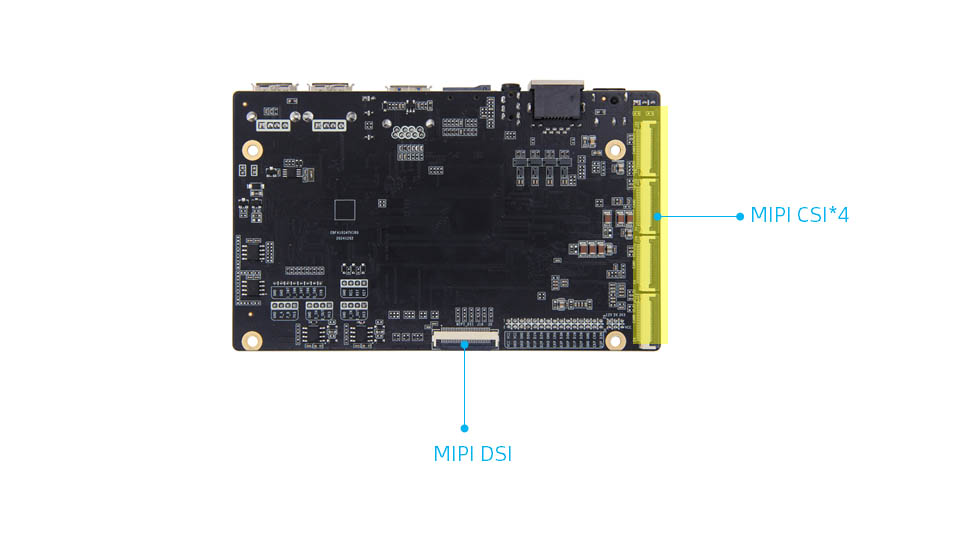

● MIPI-DSI: MIPI ekrano sąsaja*1, MIPIDSI ir LVDS sąsaja yra pakartotinai naudojamos, o numatytasis yra prisijungti prie LVDS ekrano. Jei nuspręsite prisijungti prie MIPIDSI, turite pakeisti rezistorių

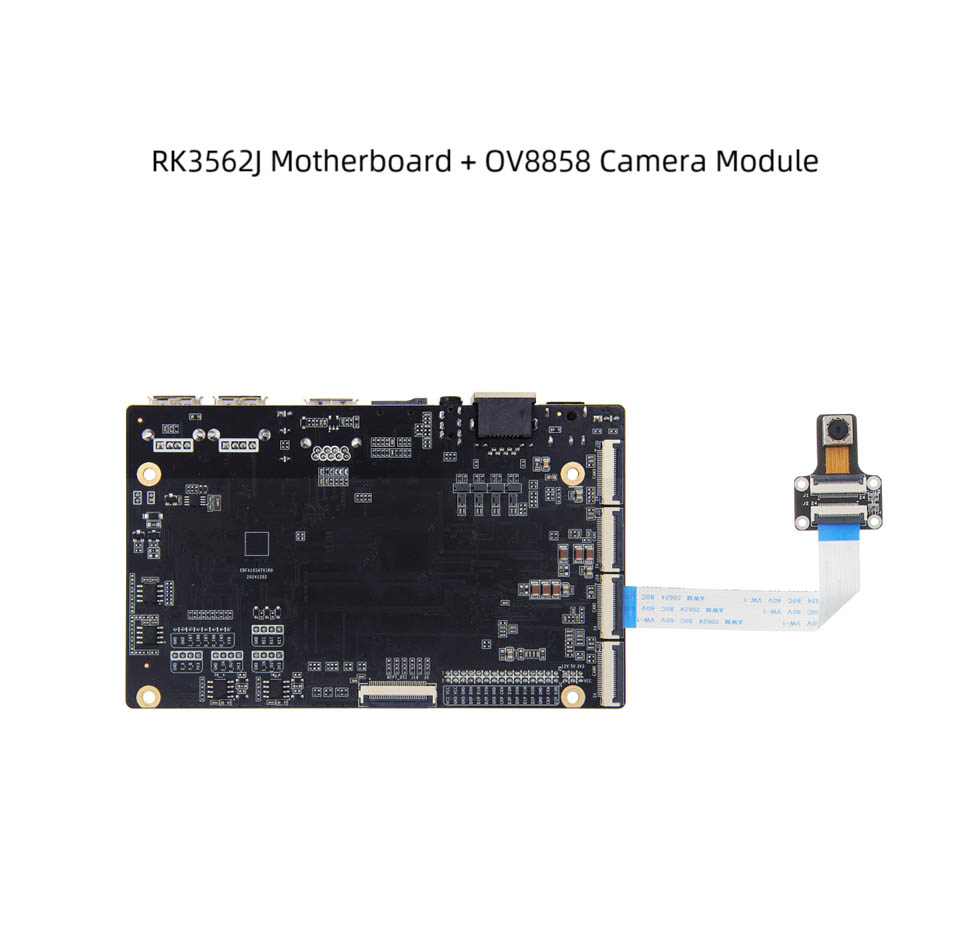

● MIPI-CSI: MIPI kameros sąsaja*4, galima prijungti prie parduotuvės IMX415/OV8858 kameros (numatytasis derinys yra „Ov8858“ kamera)

● Talpinis jutiklinis ekranas: LVDS jutiklinio ekrano sąsaja*1

● LCD foninis apšvietimas: LVD foninio apšvietimo sąsaja*1

● Ekrano galios sąsaja: LVDS įtampos pasirinkimo sąsaja*1

● USB2.0: USB stebulės sąsaja*4

● USB3.0: USB OTG sąsaja*1, Numatytasis yra įrenginio režimas, režimą galima pasirinkti per „Jumper CAP“

● „WiFi“: „WiFi6“ modulis, modulis, modulis: AIC8800D40L

● TF kortelės laikiklis: palaikykite „Micro SD“ (TF) kortelę, kad paleistumėte sistemą, iki 512 GB
