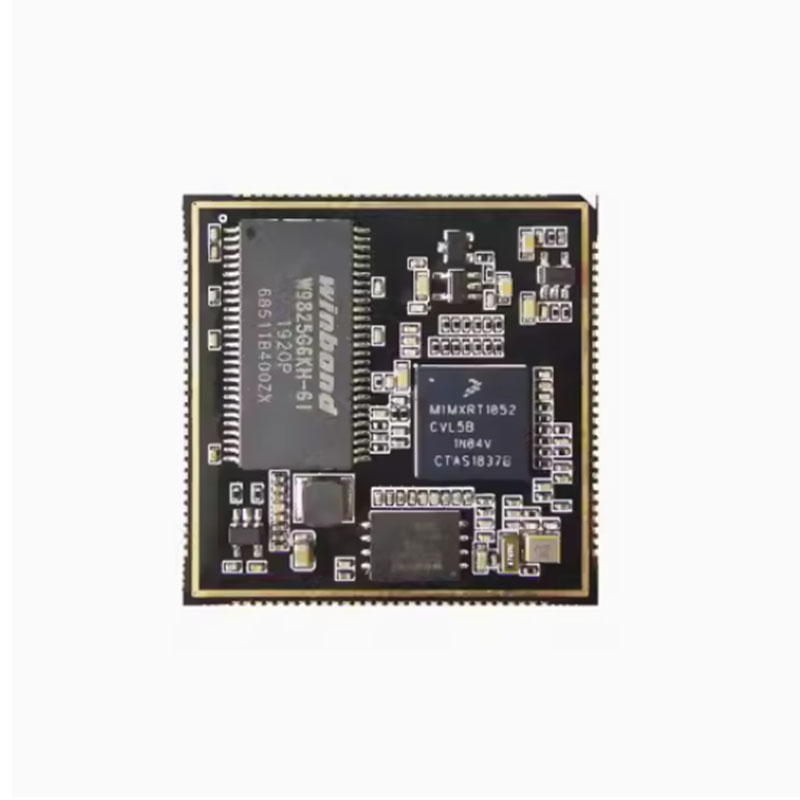

NXP I.MX RT1052 Core Plotinė

● Ši RT1052 S2 pagrindinės plokštė yra suprojektuota pagal NXP MIMXRT1052CVL5B procesorių.

● Visos lentos komponentai yra pagaminti iš pramoninio lygio medžiagų.

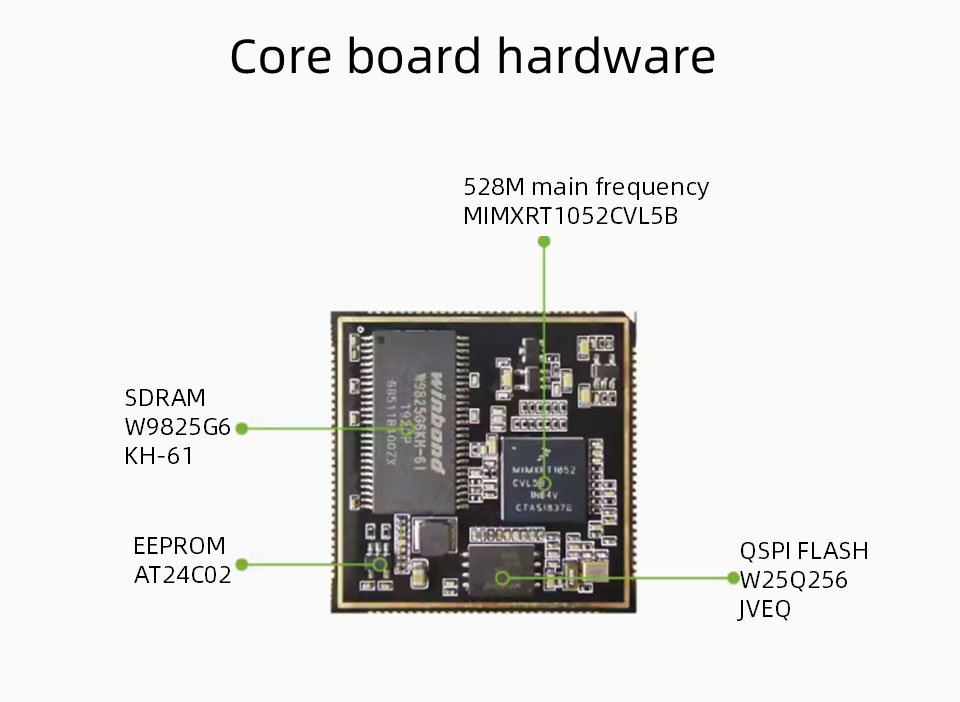

● Pagrindinės plokštės aparatūros ištekliai yra

● 32 MB SDRAM, 32 MB ir „Flash“ ir 256B EEPROM.

● PCB priima 6 sluoksnių juodo panardinimo aukso dizainą, kurio bendras dydis yra 38*38 mm, iš viso 116 kaiščių, o kaiščio tarpai-1,0 mm. Išskyrus SEMC magistralę, visi likę 10 lusto kaiščių yra išvedami.

Pagrindinės plokštės signalo sąsajos parametrai

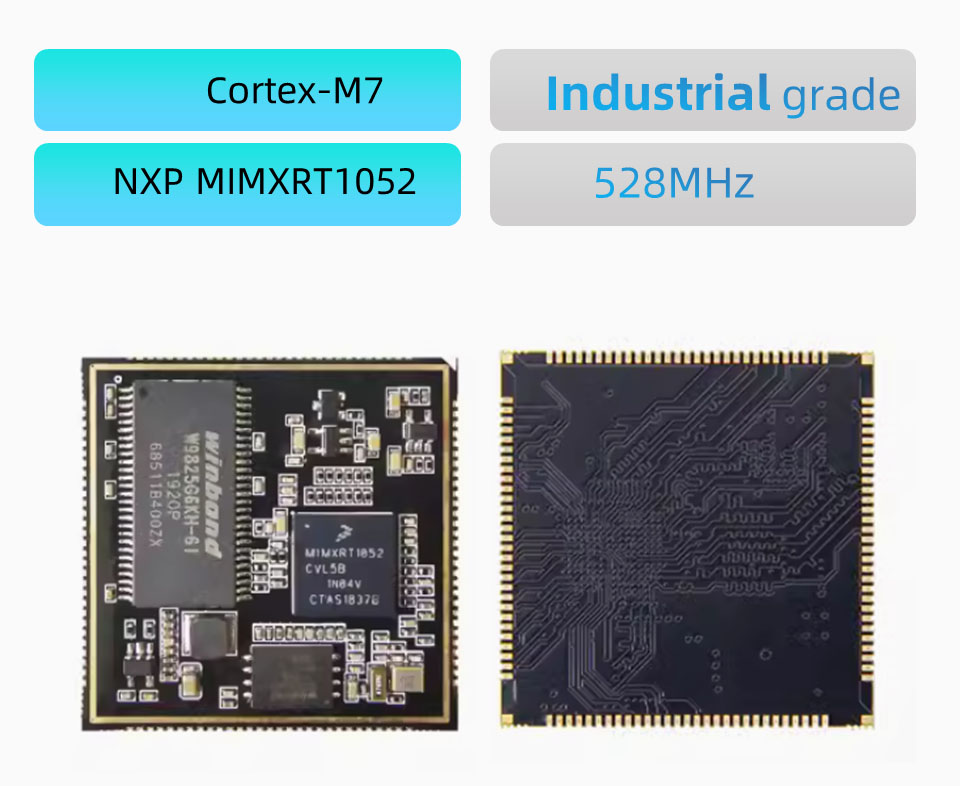

Pagrindinis lustas: „MimxRT1052CVL5B“, „Cortex-M7“ šerdis, pagrindinis dažnis 528MHz

„SDRAM“: 2MB, TSSOP paketas, prekės ženklas „Winbond“, pramoninė klasė

„Flash“: 32 MB, „WSON8“ paketas, prekės ženklas „Winbond“, pramoninė klasė

EEPROM: AT24C02 256B

Ethernet Phy: Nėra

PCB dydis: 38*38 mm

Maitinimo šaltinis: 3,3 V.

Skydo dangtis: nėra skydo dangtelio

GPIO: 116 kaiščių, 1,0 mm smeigtuko tarpai, išskyrus SEMC magistralę, visi kiti I0 yra išvedami

Darbinė temperatūra: -40 ~ 85 ° C, pramoninis laipsnis

Pagrindinė plokštės signalo sąsaja

● LCD: 1 kanalas

● USB: 2 kanalai su greitaeigiu PHY

● SDIO: 2 kanalai

● I²C: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (po 16 kanalų), 12 bitų

● PWM: 4

● JTAG: 1 kanalas

● SPDIF: 2 kanalai

● Can: 2

● Pastaba: Aukščiau išvardinti duomenys gali būti naudojami pakartotinai, skaitykite pagrindinės plokštės kaiščio aprašą kaip atskaitos dizainą

PASTABA: plokštė gali būti pritaikyta mažiausiai 500 užsakymui
